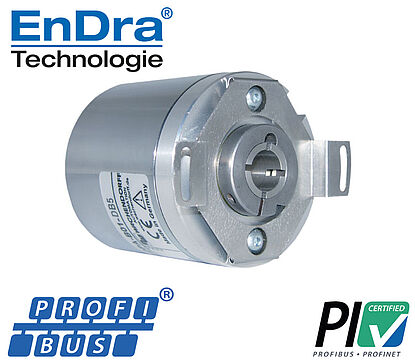

Codeur rotatif absolu, magnétique, PROFIBUS-DP WDGA 58E
Connexion : connecteur;
Arbre creux terminal;
Boîtier : Ø 58 mm
14/39-bit monotour/multitours;
Arbre creux terminal : Ø 12 mm, 14 mm ou 15 mm;
Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm via douille de réduction;
Protocole : PROFIBUS-DPV2
Profil de l'appareil : commutable, classes 3, 4
Driver de ligne : type RS485, séparation galvanique
- EnDra®: sans maintenance et respectueuse de l'environnement
- PROFIBUS-DP, Monotour/Multitours
- Monotour/Multitours (max. 14 bits/39 bits)
- Technologie novatrice avec processeur 32 bits
- LED à 2 couleurs comme affichage de l'état de fonctionnement
- Charges sur le palier des plus élevées : radiale 80 N, axiale 50 N
- Profil de l'appareil : commutable, classes 3, 4
jusqu'à 16.384 pas / 360° (14 bits)
Résolution multitoursjusqu'à 39 bits
Information: via douille de réduction
Longueur de l'arbre: L : 17 mm
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 19 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Information: via douille de réduction
Longueur de l'arbre: L : 17 mm
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 19 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Information: via douille de réduction
Longueur de l'arbre: L : 17 mm
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 19 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Information: via douille de réduction
Longueur de l'arbre: L : 17 mm
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 19 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Information: via douille de réduction
Longueur de l'arbre: L : 17 mm
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 19 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Information: via douille de réduction
Longueur de l'arbre: L : 17 mm
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 19 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Longueur de l'arbre: L : 17 mm
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 19 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Longueur de l'arbre: L : 17 mm
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 19 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Longueur de l'arbre: L : 17 mm
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 19 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Consommation interne: typ. 100 mA (24 VDC)
Puissance absorbée: max. 2,5 W
Logiciel de configuration
Télécharger des logiciels
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | |
|---|---|
| DB4 | axial, 1x M8, 4-pôles; 1x M12, 5-pôles; 1x M12, 4-pôles, |
- Compact design
- Very high shaft loading
- Can be connected flexibly
- Can be switched between class 3 and 4
Download (1.41 MB)
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.34 MB)
- Codeurs incrémentaux et absolus
- Systèmes Feedback moteur
- Systèmes de mesure de déplacement
- Recopie de mesures pour ascenceurs
- Fabrication Allemande
Download (4.24 MB)
GSD file for Class4 encoder release V1.2 WDGA absolut with Profibus DP (up to DPV2).
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (4.79 KB)
Demo program (for S7 controllers) for Class4 encoder WDGA absolute with Profibus DP.
The demo program is just an example.
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (740 KB)
Declaration from the PROFIBUS-Nutzerorganisation for the WDGA PROFIBUS for Wachendorff Automation GmbH & Co. KG
Download (89 KB)
Adaptateur d'arbre M6 WDGWA10M06
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M6.
Adaptateur d'arbre M8 WDGWA10M08
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M8.
Adaptateur d'arbre M10 WDGWA10M10
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M10.
Adaptateur d'arbre M12 WDGWA10M12
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M12.
STEP file:
WDGWA10M12.stp
Adaptateur d'arbre M14 WDGWA10M14
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M14.
Adaptateur d'arbre M16 WDGWA10M16
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M16.
STEP file: WDGWA10M16.stp
Adaptateur d'arbre M20 WDGWA10M20
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M20.
Douilles de réduction pour arbre creux Ø 12 mm
pour codeurs à arbre creux (traversant) WDGI 58H et
codeurs à arbre creux terminal WDGI 58E, WDGA 58E.
