Codeur rotatif, incrémental, magnétique,
Nombre d'impulsions : jusqu'à 16384 imp/tr,
arbre plein, bride ronde : Ø 36 mm
Arbre : Ø 6 mm,
Forme des signaux : rectangulaire
- Grâce à une électronique de haute qualité, un nombre quelconque d'impulsions jusqu'à 16384
- Classe de protection IP67, à l'entrée de l'arbre IP65
- Fréquence de sortie élevée jusqu'à 1 MHz
- Protection contre l'inversion de polarité et les courts-circuits de 4,75 VDC à 32 VDC
Longueur de l'arbre: L : 11,5 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Consommation interne: typ. 80 mA
Fixer l'impulsion zéro :
Réglage : SET = +UB pour 2 s
*Désactivé : SET = GND
Umwelt-Daten
ESD (DIN EN 61000-4-2):
8 kV
Burst (DIN EN 61000-4-4):
2 kV
Qui comprend EMC :
DIN EN 61000-6-2
DIN EN 61000-6-3
Vibration :
(DIN EN 60068-2-6)
50 m/s2 (10 Hz - 2000 Hz)
Choc :
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Conception :
selon la norme DIN VDE 0160
Information sur les droits
Numéro de tarif douanier :
90318020
Pays d'origine :
Allemagne

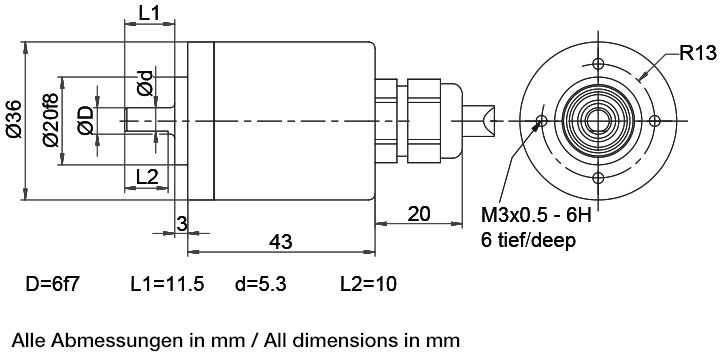

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|
| L2 | axial, blindage relié électriquement au boîtier codeur | ● |
| L2 | L2 | L2 | L2 | |
| Connexion | M11, M12 | M13, M14 | N11, N12 | N13, N14 |
| GND | WH | WH | WH | WH |
| (+) Vcc | BN | BN | BN | BN |
| A | GN | GN | GN | GN |
| B | YE | YE | YE | YE |
| N | GY | GY | GY | GY |
| SET | - | PK | - | PK |
| A inv. | RD | RD | - | - |
| B inv. | BK | BK | - | - |
| N inv. | VT | VT | - | - |
| Blindage | toron | toron | toron | toron |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|
| L3 | radial, blindage relié électriquement au boîtier codeur | ● |
| L3 | L3 | L3 | L3 | |
| Connexion | M11, M12 | M13, M14 | N11, N12 | N13, N14 |
| GND | WH | WH | WH | WH |
| (+) Vcc | BN | BN | BN | BN |
| A | GN | GN | GN | GN |
| B | YE | YE | YE | YE |
| N | GY | GY | GY | GY |
| SET | - | PK | - | PK |
| A inv. | RD | RD | - | - |
| B inv. | BK | BK | - | - |
| N inv. | VT | VT | - | - |
| Blindage | toron | toron | toron | toron |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|
| K1 | radial, sans blindage (IP40) | ● |
| K1 | K1 | K1 | K1 | |
| Connexion | M11, M12 | M13, M14 | N11, N12 | N13, N14 |
| GND | WH | WH | WH | WH |
| (+) Vcc | BN | BN | BN | BN |
| A | GN | GN | GN | GN |
| B | YE | YE | YE | YE |
| N | GY | GY | GY | GY |
| SET | - | PK | - | PK |
| A inv. | RD | RD | - | - |
| B inv. | BK | BK | - | - |
| N inv. | VT | VT | - | - |
| Blindage | toron | toron | toron | toron |

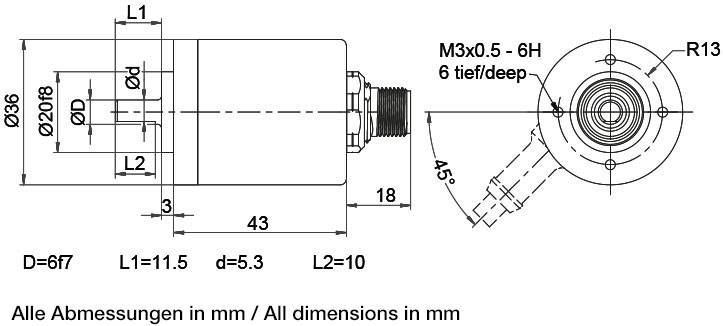

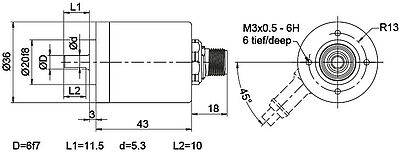

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|
| SB5 | axial, 5-pôles, connecteur relié électriquement au boîtier codeur | - |
| SB8 | axial, 8-pôles, connecteur relié électriquement au boîtier codeur | ● |
| SB12 | axial, 12-pôles, connecteur relié électriquement au boîtier codeur | ● |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|
| SC5 | radial, 5-pôles, connecteur relié électriquement au boîtier codeur | - |
| SC8 | radial, 8-pôles, connecteur relié électriquement au boîtier codeur | ● |
| SC12 | radial, 12-pôles, connecteur relié électriquement au boîtier codeur | ● |
1-16384 imp/tr
Lors de votre commande, merci de compléter le numéro de commande par un numéro à 3 chiffres qui indique la longueur en décimètres.
Exemple : 5 m longueur de câble = 050
Connecteur femelle (prise) KI-5-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB5 et SC5, 5-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie.
Connecteur femelle (prise) KIA-5-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB5 et SC5, 5-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement à angle,
blindage (écran) en saillie.
Connecteur femelle (prise) KI-8-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB8 et SC8, 8-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie.
Connecteur femelle (prise) KIA-8-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB8 et SC8, 8-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement à angle,
blindage (écran) en saillie.
Connecteur femelle (prise) KI-12-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB12 et SC12, 12-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie.
Connecteur femelle (prise) KIA-12-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB12 et SC12, 12-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement à angle,
blindage (écran) en saillie.
Accouplement flexible à membranes métalliques FSK22
pour codeurs rotatifs avec axe Ø 6 mm, 10 mm ou 12 mm.
Accouplement flexible à hélicoïdes WK24
pour codeurs rotatifs avec axe Ø 6 mm, 8 mm, 10 mm ou 12 mm.
Accouplement flexible à hélicoïdes WK32
pour codeurs rotatifs avec axe Ø 6 mm ou 10 mm.
Accouplement flexible à soufflet BK29
pour codeurs rotatifs avec axe Ø 6 mm, 8 mm, 10 mm ou 12 mm*.
Décalage radial max. de l'arbre : ± 0,25 mm ou ± 0,30 mm*
Rigidité du ressort de torsion : 150 Nm/rad ou 130 Nm/rad*
Accouplement flexible à soufflet FB29B
pour codeurs rotatifs avec axe Ø 4 mm, 6 mm, 8 mm, 10 mm ou 12 mm.
Accouplement à anneau élastomère DSK29
pour codeur axe Ø 6 mm, 8 mm ou 10 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.
Accouplement à anneau élastomère DSK38
pour codeur axe Ø 6 mm, 8 mm, 10 mm ou 12 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.
Roues de mesure MR200KR
Circonférence 200 mm,
Surface de revêtement : moletage croisé
Domaines d'application : carton, bois, certains textiles.
Pour codeurs rotatifs avec axe : Ø 6 mm ou 10 mm.
Roues de mesure MRA200KR
Circonférence 200 mm,
Surface de revêtement : moletage croisé
Domaines d'application : Carton, bois, textiles, caoutchouc, plastique souple.
Pour codeurs rotatifs avec axe : Ø 6 mm, Ø 10 mm ou Ø 12 mm.
Roues de mesure MR200KH
Circonférence 200 mm,
Surface de revêtement : plastique (Polyuréthane, lisse)
Domaines d'application : plastique, surfaces peintes, papier, carton, bois, métal, textiles.
Pour codeurs rotatifs avec axe : Ø 6 mm ou 10 mm.
Roues de mesure MRA200KH
Circonférence 200 mm,
Surface de revêtement : plastique (Polyuréthane, lisse)
Domaines d'application : métal graissé, profilés en acier, surfaces peintes, plastique, papier, carton, bois, textiles, fil, cuir.
Pour codeurs rotatifs avec axe : Ø 6 mm, Ø 10 mm ou Ø 12 mm.
Roues de mesure MR200NG
Circonférence 200 mm,
Surface de revêtement : caoutchouc à picots
Domaines d'application : textiles.
Pour codeurs rotatifs avec axe : Ø 6 mm ou 10 mm
Roues de mesure MRA200NG
Circonférence 200 mm,
Surface de revêtement : Polyuréthane à picots
Domaines d'application : Textiles grossiers, tapis, mesure de câble, toison, papier, carton, bois, plastique.
Pour codeurs rotatifs avec axe : Ø 6 mm, Ø 10 mm ou Ø 12 mm.
Roues de mesure MR200KG
Circonférence 200 mm,
Surface de revêtement : plastique (Hytrel, strié)
Domaines d'application : plastique, surfaces peintes, papier, carton, bois, métal, textiles.
Pour codeurs rotatifs avec axe : Ø 6 mm ou 10 mm.
Roues de mesure MRA200KG
Circonférence 200 mm,
Surface de revêtement : plastique (Polyuréthane, strié)
Domaines d'application : Métal non graissé, surfaces peintes, plastique, papier, carton, bois, textiles, verre, revêtements de sol.
Pour codeurs rotatifs avec axe : Ø 6 mm, Ø 10 mm ou Ø 12 mm
