Codeur rotatif, incrémental,
Nombre d'impulsions : jusqu'à 1024 imp/tr,
arbre plein, bride servo : Ø 40 mm
Arbre : Ø 6 mm,
Degré de protection : jusqu'à IP67 intégrale
Forme des signaux : rectangulaire,
Principe fonctionnel : magnétique.
- Codeur rotatif robuste et économique avec dimensions réduites
- Degré de protection IP67, à l'entrée de l'arbre IP65
- Optionnel : Degré de protection IP67 intégrale, -40 °C à +80 °C
Longueur de l'arbre: L : 11,5 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Consommation interne: typ. 40 mA
Données environnementales
ESD (DIN EN 61000-4-2):
8 kV
Burst (DIN EN 61000-4-4):
2 kV
Qui comprend EMC:
DIN EN 61000-6-2
DIN EN 61000-6-3
Vibration :
(DIN EN 60068-2-6)
50 m/s2 (10 Hz à 2000 Hz)
Choc :
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Electrial Safety :
selon la norme DIN VDE 0160
Information sur les droits
Numéro de tarif douanier :
90318020
Pays d'origine :
Allemagne
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|
| K2 | axial, sans blindage | ● |
| L2 | axial, blindage relié électriquement au boîtier codeur | ● |
| K2, L2 | K2, L2 | |
| Connexion | N35 | M35 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| - | - | - |
| A inv. | - | RD |
| B inv. | - | BK |
| N inv. | - | VT |
| Blindage | toron | toron |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|
| K3 | radial, sans blindage | ● |
| L3 | radial, blindage relié électriquement au boîtier codeur | ● |
| K3, L3 | K3, L3 | |
| Connexion | N35 | M35 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| - | - | - |
| A inv. | - | RD |
| B inv. | - | BK |
| N inv. | - | VT |
| Blindage | toron | toron |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|
| K1 | radial, sans blindage (IP40) | ● |
| K1 | K1 | |
| Connexion | N35 | M35 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| - | - | - |
| A inv. | - | RD |
| B inv. | - | BK |
| N inv. | - | VT |
| Blindage | toron | toron |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|

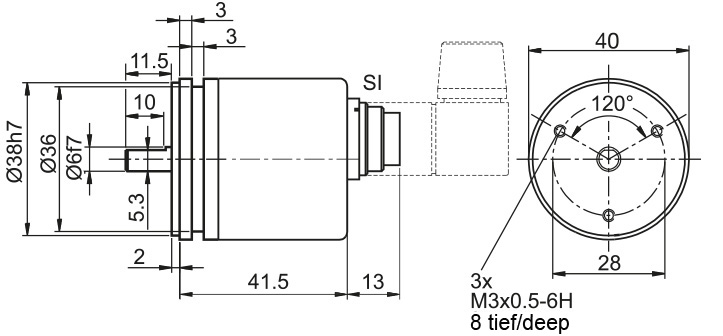

| SI5 | axial, 5-pôles, connecteur relié électriquement au boîtier codeur | - |
| SI6 | axial, 6-pôles, connecteur relié électriquement au boîtier codeur | - |
| SI8 | axial, 8-pôles, connecteur relié électriquement au boîtier codeur | ● |
| SI12 | axial, 12-pôles, connecteur relié électriquement au boîtier codeur | ● |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|

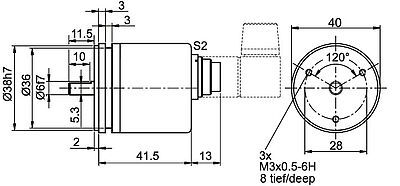

| S2 | axial, 7-pôles, connecteur relié électriquement au boîtier codeur | - |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|

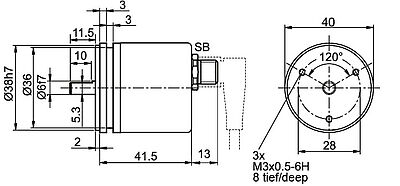

| SB4 | axial, 4-pôles, connecteur relié électriquement au boîtier codeur | - |
| SB5 | axial, 5-pôles, connecteur relié électriquement au boîtier codeur | - |
| SB8 | axial, 8-pôles, connecteur relié électriquement au boîtier codeur | ● |
| SB12 | axial, 12-pôles, connecteur relié électriquement au boîtier codeur | ● |
jusqu'à 1024 imp/tr
| Vitesse de fonctionnement max.: | 3500 tr/min. |
| Charge sur arbre admissible, axiale: | 30 N |
| Charge sur arbre admissible, radiale: | 45 N |
| Nombre d'impulsions max.: | 1024 imp/tr |
| Couple de démarrage: | env. 1,2 Ncm en température ambiante |
Lors de votre commande, merci de compléter le numéro de commande par un numéro à 3 chiffres qui indique la longueur en décimètres.
Exemple : 5 m longueur de câble = 050
- Codeurs incrémentaux et absolus
- Systèmes Feedback moteur
- Systèmes de mesure de déplacement
- Recopie de mesures pour ascenceurs
- Fabrication Allemande
Download (4.29 MB)
Connecteur femelle (prise) KI-4-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB4 et SC4, 4-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie.
Connecteur femelle (prise) KIA-4-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB4 et SC4, 4-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement à angle,
blindage (écran) en saillie.
Connecteur femelle (prise) KI-5-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB5 et SC5, 5-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie.
Connecteur femelle (prise) KIA-5-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB5 et SC5, 5-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement à angle,
blindage (écran) en saillie.
Connecteur femelle (prise) KD-5-40 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 5-pôles, IP40
Boîtier de raccordement droit ou câbles confectionnés avec boîtier de raccordement droit.
Avec taraudage M16 x 0.75
Connecteur femelle (prise) KD-5-67 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 5-pôles, IP67
Boîtier de raccordement droit ou câbles confectionnés avec boîtier de raccordement droit.
Avec taraudage M16 x 0.75.
Connecteur femelle (prise) KDA-6-67 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 6-pôles, IP67
Boîtier de raccordement à angle ou
câbles confectionnés avec boîtier de raccordement à angle.
Connecteur femelle (prise) KD-7-40 :
Convient pour les codeurs rotatifs avec sortie connecteur S2/S3, 7-pôles, IP40
Boîtier de raccordement droit ou
câbles confectionnés avec boîtier de raccordement droit.
Avec taraudage M16 x 0.75
Connecteur femelle (prise) KDA-7-40 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 7-pôles, IP40
Boîtier de raccordement à angle ou
câbles confectionnés avec boîtier de raccordement à angle.
Avec taraudage M16 x 0.75
Connecteur femelle (prise) KD-7-67 :
Convient pour les codeurs rotatifs avec sortie connecteur S2/S3, 7-pôles, IP67
Boîtier de raccordement droit ou
câbles confectionnés avec boîtier de raccordement droit.
Avec taraudage M16 x 0.75
Connecteur femelle (prise) KDA-7-67 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 7-pôles, IP67
Boîtier de raccordement à angle ou
câbles confectionnés avec boîtier de raccordement à angle.
Avec taraudage M16 x 0.75
Connecteur femelle (prise) KI-8-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB8 et SC8, 8-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie.
Connecteur femelle (prise) KIA-8-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB8 et SC8, 8-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement à angle,
blindage (écran) en saillie.
Connecteur femelle (prise) KD-8-40 :
Convient pour les codeurs rotatifs avec sortie connecteur S2/S3, 8-pôles, IP40
Boîtier de raccordement droit ou
câbles confectionnés avec boîtier de raccordement droit.
Connecteur femelle (prise) KD-8-67 :
Convient pour les codeurs rotatifs avec sortie connecteur S2/S3, 8-pôles, IP67
Boîtier de raccordement droit ou
câbles confectionnés avec boîtier de raccordement droit.
Connecteur femelle (prise) KDA-8-67 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 8-pôles, IP67
Boîtier de raccordement à angle ou
câbles confectionnés avec boîtier de raccordement à angle.
Avec taraudage M16 x 0.75
Connecteur femelle (prise) KDA-8-67-S :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 8-pôles, IP67
Boîtier de raccordement à angle, blindage (écran) possible ou
câbles confectionnés avec boîtier de raccordement à angle, blindé de bout en bout.
Connecteur femelle (prise) KI-12-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB12 et SC12, 12-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie.
Connecteur femelle (prise) KIA-12-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB12 et SC12, 12-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement à angle,
blindage (écran) en saillie.
Connecteur femelle (prise) KD-SH12-67 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 12-pôles, IP67
Boîtier de raccordement droit ou
câbles confectionnés avec boîtier de raccordement droit.
Connecteur femelle (prise) KD-8-40-15-S-DIZ :
Pour convertisseurs de fréquence : Emotron
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 15-pôles, 2-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Connecteur femelle (prise) KD-8-40-15-S-RST :
Pour convertisseurs de fréquence : RST
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 15-pôles, 2-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Connecteur femelle (prise) KD-8-40-15-S-SDR :
Pour commande : Schindler MX
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 15-pôles, 2-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Connecteur femelle (prise) KD-8-40-15-S-CTF:
Pour convertisseurs de fréquence : Control Techniques
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 15-pôles, 3-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Connecteur femelle (prise) KD-8-40-15-S-KEB :
Pour convertisseurs de fréquence : KEB
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 15-pôles, 3-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Connecteur femelle (prise) KD-8-40-15-S-LOH :
Pour convertisseurs de fréquence : Flender Loher Type: Dynavert L
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 15-pôles, 3-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Connecteur femelle (prise) KD-8-40-15-S-LIF :
Pour convertisseurs de fréquence : Liftequip
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 9-pôles, 2-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Connecteur femelle (prise) KD-8-40-15-S-ZIL:
Pour convertisseurs de fréquence : Ziehl-Abegg
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 9-pôles, 2-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Accouplement flexible à membranes métalliques FSK22
pour codeurs rotatifs avec axe Ø 6 mm, 10 mm ou 12 mm.
Accouplement flexible à hélicoïdes WK24
pour codeurs rotatifs avec axe Ø 6 mm, 8 mm, 10 mm ou 12 mm.
Accouplement flexible à hélicoïdes WK32
pour codeurs rotatifs avec axe Ø 6 mm ou 10 mm.
Accouplement flexible à soufflet BK29
pour codeurs rotatifs avec axe Ø 6 mm, 8 mm, 10 mm ou 12 mm*.
Décalage radial max. de l'arbre : ± 0,25 mm ou ± 0,30 mm*
Rigidité du ressort de torsion : 150 Nm/rad ou 130 Nm/rad*
Accouplement flexible à soufflet FB29B
pour codeurs rotatifs avec axe Ø 4 mm, 6 mm, 8 mm, 10 mm ou 12 mm.
Accouplement à anneau élastomère DSK29
pour codeur axe Ø 6 mm, 8 mm ou 10 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.
Accouplement à anneau élastomère DSK38
pour codeur axe Ø 6 mm, 8 mm, 10 mm ou 12 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.
Roues de mesure MR200KR
Circonférence 200 mm,
Surface de revêtement : moletage croisé
Domaines d'application : carton, bois, certains textiles.
Pour codeurs rotatifs avec axe : Ø 6 mm ou 10 mm.
Roues de mesure MRA200KR
Circonférence 200 mm,
Surface de revêtement : moletage croisé
Domaines d'application : Carton, bois, textiles, caoutchouc, plastique souple.
Pour codeurs rotatifs avec axe : Ø 6 mm, Ø 10 mm ou Ø 12 mm.
Roues de mesure MR200KH
Circonférence 200 mm,
Surface de revêtement : plastique (Polyuréthane, lisse)
Domaines d'application : plastique, surfaces peintes, papier, carton, bois, métal, textiles.
Pour codeurs rotatifs avec axe : Ø 6 mm ou 10 mm.
Roues de mesure MRA200KH
Circonférence 200 mm,
Surface de revêtement : plastique (Polyuréthane, lisse)
Domaines d'application : métal graissé, profilés en acier, surfaces peintes, plastique, papier, carton, bois, textiles, fil, cuir.
Pour codeurs rotatifs avec axe : Ø 6 mm, Ø 10 mm ou Ø 12 mm.
Roues de mesure MR200NG
Circonférence 200 mm,
Surface de revêtement : caoutchouc à picots
Domaines d'application : textiles.
Pour codeurs rotatifs avec axe : Ø 6 mm ou 10 mm
Roues de mesure MRA200NG
Circonférence 200 mm,
Surface de revêtement : Polyuréthane à picots
Domaines d'application : Textiles grossiers, tapis, mesure de câble, toison, papier, carton, bois, plastique.
Pour codeurs rotatifs avec axe : Ø 6 mm, Ø 10 mm ou Ø 12 mm.
Roues de mesure MR200KG
Circonférence 200 mm,
Surface de revêtement : plastique (Hytrel, strié)
Domaines d'application : plastique, surfaces peintes, papier, carton, bois, métal, textiles.
Pour codeurs rotatifs avec axe : Ø 6 mm ou 10 mm.
Roues de mesure MRA200KG
Circonférence 200 mm,
Surface de revêtement : plastique (Polyuréthane, strié)
Domaines d'application : Métal non graissé, surfaces peintes, plastique, papier, carton, bois, textiles, verre, revêtements de sol.
Pour codeurs rotatifs avec axe : Ø 6 mm, Ø 10 mm ou Ø 12 mm
Here you find a list of our distributors worldwide
up
Contact
Demande
