Codeur rotatif, incrémental, magnétique,
Nombre d'impulsions : jusqu'à 1024 imp/tr,
arbre plein, bride synchro : Ø 58 mm
Arbre : Ø 6 mm,
Degré de protection IP67, à l'entrée de l'arbre IP65,
Forme des signaux : Rectangulaire.
- Codeur rotatif standard pour l'industrie
- Boîtier: Aluminium coulé sous pression avec revêtement en poudre écologique
- Degré de protection IP67, à l'entrée de l'arbre IP65
- Sécurité anti-parasites élevée
- Optionnel : -40 °C à +85 °C,
Membrane d'égalisation de pression
Longueur de l'arbre: L : 12 mm
Charge rad. max. sur l'arbre: 125 N
Charge ax. max. sur l'arbre: 70 N
Consommation interne: typ. 40 mA
Données environnementales
ESD (DIN EN 61000-4-2):
8 kV
Burst (DIN EN 61000-4-4):
2 kV
Qui comprend EMC:
DIN EN 61000-6-2
DIN EN 61000-6-3
Vibration :
(DIN EN 60068-2-6)
50 m/s2 (10 Hz à 2000 Hz)
Choc :
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Conception :
selon la norme DIN VDE 0160
Information sur les droits
Numéro de tarif douanier :
90318020
Pays d'origine :
Allemagne
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

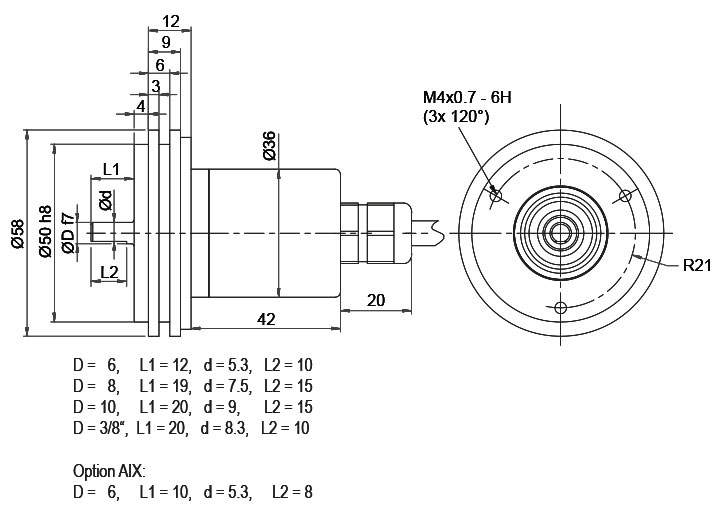

| Désignation | ABN inv. poss. | |
|---|---|---|
| L2 | axial, blindage relié électriquement au boîtier codeur | ● |
| K2 | axial, sans blindage | ● |
| K2, L2 | K2, L2 | |
| Connexion | N35 | M35 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| - | - | - |
| A inv. | - | RD |
| B inv. | - | BK, (BU á ACA) |
| N inv. | - | VT |
| Blindage | toron | toron |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|
| K3 | radial, sans blindage | ● |
| L3 | radial, blindage relié électriquement au boîtier codeur | ● |
| K3, L3 | K3, L3 | |
| Connexion | N35 | M35 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| - | - | - |
| A inv. | - | RD |
| B inv. | - | BK, (BU á ACA) |
| N inv. | - | VT |
| Blindage | toron | toron |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|
| SI5 | axial, 5-pôles, connecteur relié électriquement au boîtier codeur | - |
| SI6 | axial, 6-pôles, connecteur relié électriquement au boîtier codeur | - |
| SI8 | axial, 8-pôles, connecteur relié électriquement au boîtier codeur | ● |
| SI12 | axial, 12-pôles, connecteur relié électriquement au boîtier codeur | ● |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|
| SH5 | radial, 5-pôles, connecteur relié électriquement au boîtier codeur | - |
| SH6 | radial, 6-pôles, connecteur relié électriquement au boîtier codeur | - |
| SH8 | radial, 8-pôles, connecteur relié électriquement au boîtier codeur | ● |
| SH12 | radial, 12-pôles, connecteur relié électriquement au boîtier codeur | ● |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|
| S2 | axial, 7-pôles, connecteur relié électriquement au boîtier codeur | - |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|
| S3 | radial, 7-pôles, connecteur relié électriquement au boîtier codeur | - |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|
| S4 | axial, 12-pôles, connecteur relié électriquement au boîtier codeur | ● |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|
| S5 | radial, 12-pôles, connecteur relié électriquement au boîtier codeur | ● |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|
| S4R | axial, 12-pôles, connecteur relié électriquement au boîtier codeur | ● |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|
| S5R | radial, 12-pôles, connecteur relié électriquement au boîtier codeur | ● |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

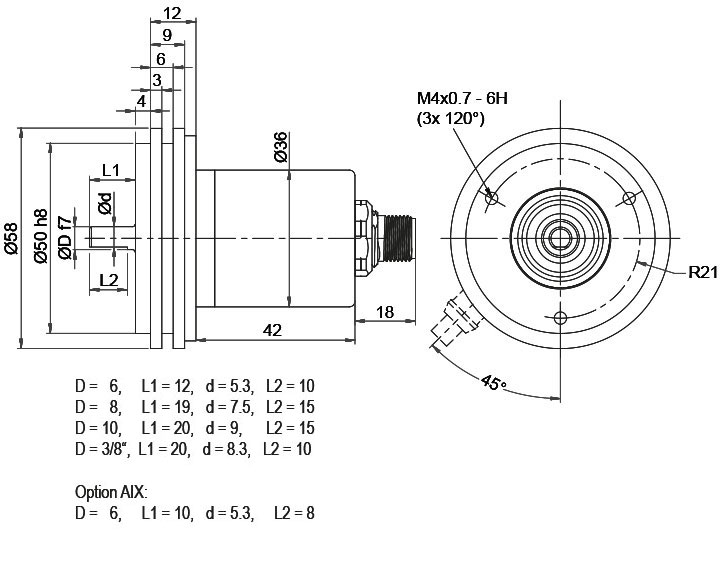

| Désignation | ABN inv. poss. | |
|---|---|---|
| SB4 | axial, 4-pôles, connecteur relié électriquement au boîtier codeur | - |
| SB5 | axial, 5-pôles, connecteur relié électriquement au boîtier codeur | - |
| SB8 | axial, 8-pôles, connecteur relié électriquement au boîtier codeur | ● |
| SB12 | axial, 12-pôles, connecteur relié électriquement au boîtier codeur | ● |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

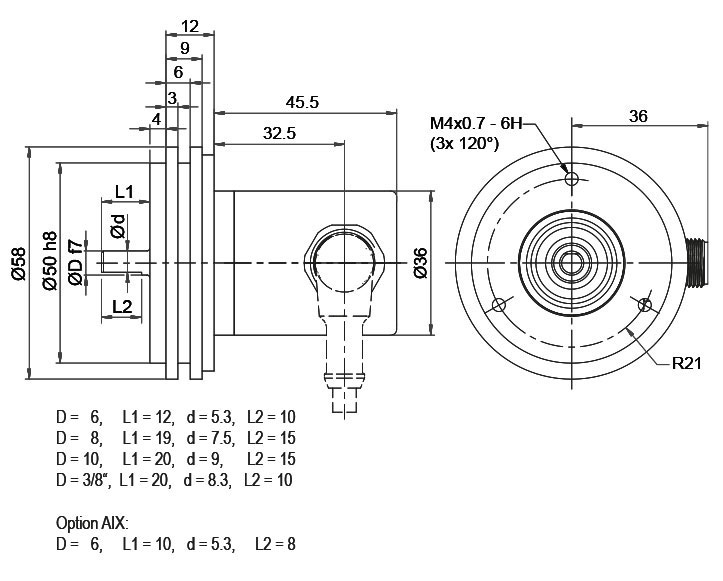

| Désignation | ABN inv. poss. | |
|---|---|---|
| SC4 | radial, 4-pôles, connecteur relié électriquement au boîtier codeur | - |
| SC5 | radial, 5-pôles, connecteur relié électriquement au boîtier codeur | - |
| SC8 | radial, 8-pôles, connecteur relié électriquement au boîtier codeur | ● |
| SC12 | radial, 12-pôles, connecteur relié électriquement au boîtier codeur | ● |
jusqu'à 1024 imp/tr
Le codeur rotatif WDGI 58A est également disponible avec une membrane d'égalisation de pression. Celle-ci empêche la pénétration de l'eau dans le boîtier du codeur rotatif en cas de forte humidité de l'air.
Indice de protection jusqu'à IP67, la plage de température et le brouillard salin sont préservés. Résistant aux produits chimiques et aux solvants selon DIN EN ISO2812-1
Lors de votre commande, merci de compléter le numéro de commande par un numéro à 3 chiffres qui indique la longueur en décimètres.
Exemple : 5 m longueur de câble = 050
Connecteur femelle (prise) KI-4-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB4 et SC4, 4-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie.
Connecteur femelle (prise) KIA-4-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB4 et SC4, 4-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement à angle,
blindage (écran) en saillie.
Connecteur femelle (prise) KI-5-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB5 et SC5, 5-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie.
Connecteur femelle (prise) KIA-5-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB5 et SC5, 5-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement à angle,
blindage (écran) en saillie.
Connecteur femelle (prise) KD-5-40 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 5-pôles, IP40
Boîtier de raccordement droit ou câbles confectionnés avec boîtier de raccordement droit.
Avec taraudage M16 x 0.75
Connecteur femelle (prise) KD-5-67 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 5-pôles, IP67
Boîtier de raccordement droit ou câbles confectionnés avec boîtier de raccordement droit.
Avec taraudage M16 x 0.75.
Connecteur femelle (prise) KDA-6-67 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 6-pôles, IP67
Boîtier de raccordement à angle ou
câbles confectionnés avec boîtier de raccordement à angle.
Connecteur femelle (prise) KD-7-40 :
Convient pour les codeurs rotatifs avec sortie connecteur S2/S3, 7-pôles, IP40
Boîtier de raccordement droit ou
câbles confectionnés avec boîtier de raccordement droit.
Avec taraudage M16 x 0.75
Connecteur femelle (prise) KDA-7-40 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 7-pôles, IP40
Boîtier de raccordement à angle ou
câbles confectionnés avec boîtier de raccordement à angle.
Avec taraudage M16 x 0.75
Connecteur femelle (prise) KD-7-67 :
Convient pour les codeurs rotatifs avec sortie connecteur S2/S3, 7-pôles, IP67
Boîtier de raccordement droit ou
câbles confectionnés avec boîtier de raccordement droit.
Avec taraudage M16 x 0.75
Connecteur femelle (prise) KDA-7-67 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 7-pôles, IP67
Boîtier de raccordement à angle ou
câbles confectionnés avec boîtier de raccordement à angle.
Avec taraudage M16 x 0.75
Connecteur femelle (prise) KI-8-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB8 et SC8, 8-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie.
Connecteur femelle (prise) KIA-8-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB8 et SC8, 8-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement à angle,
blindage (écran) en saillie.
Connecteur femelle (prise) KD-8-40 :
Convient pour les codeurs rotatifs avec sortie connecteur S2/S3, 8-pôles, IP40
Boîtier de raccordement droit ou
câbles confectionnés avec boîtier de raccordement droit.
Connecteur femelle (prise) KD-8-67 :
Convient pour les codeurs rotatifs avec sortie connecteur S2/S3, 8-pôles, IP67
Boîtier de raccordement droit ou
câbles confectionnés avec boîtier de raccordement droit.
Connecteur femelle (prise) KDA-8-67 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 8-pôles, IP67
Boîtier de raccordement à angle ou
câbles confectionnés avec boîtier de raccordement à angle.
Avec taraudage M16 x 0.75
Connecteur femelle (prise) KDA-8-67-S :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 8-pôles, IP67
Boîtier de raccordement à angle, blindage (écran) possible ou
câbles confectionnés avec boîtier de raccordement à angle, blindé de bout en bout.
Connecteur femelle (prise) KI-12-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB12 et SC12, 12-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie.
Connecteur femelle (prise) KIA-12-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB12 et SC12, 12-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement à angle,
blindage (écran) en saillie.
Connecteur femelle (prise) KD-SH12-67 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 12-pôles, IP67
Boîtier de raccordement droit ou
câbles confectionnés avec boîtier de raccordement droit.
Connecteur femelle (prise) KD-12-67 :
Convient pour les codeurs rotatifs avec sortie connecteur S4/S5, S4R/S5R, 12-pôles, IP67
Boîtier de raccordement droit ou
câbles confectionnés avec boîtier de raccordement droit.
Sens horaire ou anti-horaire.
Connecteur femelle (prise) KDA-12-67:
Convient pour les codeurs rotatifs avec sortie connecteur S4/S5, S4R/S5R, 12-pôles, IP67
Boîtier de raccordement à angle ou
câbles confectionnés avec boîtier de raccordement à angle.
Sens horaire ou anti-horaire.
Insert femelle avec montage au choix.
Connecteur femelle (prise) KD-8-40-15-S-DIZ :
Pour convertisseurs de fréquence : Emotron
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 15-pôles, 2-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Connecteur femelle (prise) KD-8-40-15-S-RST :
Pour convertisseurs de fréquence : RST
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 15-pôles, 2-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Connecteur femelle (prise) KD-8-40-15-S-SDR :
Pour commande : Schindler MX
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 15-pôles, 2-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Connecteur femelle (prise) KD-8-40-15-S-CTF:
Pour convertisseurs de fréquence : Control Techniques
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 15-pôles, 3-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Connecteur femelle (prise) KD-8-40-15-S-KEB :
Pour convertisseurs de fréquence : KEB
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 15-pôles, 3-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Connecteur femelle (prise) KD-8-40-15-S-LOH :
Pour convertisseurs de fréquence : Flender Loher Type: Dynavert L
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 15-pôles, 3-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Connecteur femelle (prise) KD-8-40-15-S-LIF :
Pour convertisseurs de fréquence : Liftequip
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 9-pôles, 2-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Connecteur femelle (prise) KD-8-40-15-S-ZIL:
Pour convertisseurs de fréquence : Ziehl-Abegg
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 9-pôles, 2-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Accouplement flexible à membranes métalliques FSK22
pour codeurs rotatifs avec axe Ø 6 mm, 10 mm ou 12 mm.
Accouplement flexible à hélicoïdes WK24
pour codeurs rotatifs avec axe Ø 6 mm, 8 mm, 10 mm ou 12 mm.
Accouplement flexible à hélicoïdes WK32
pour codeurs rotatifs avec axe Ø 6 mm ou 10 mm.
Accouplement flexible à soufflet BK29
pour codeurs rotatifs avec axe Ø 6 mm, 8 mm, 10 mm ou 12 mm*.
Décalage radial max. de l'arbre : ± 0,25 mm ou ± 0,30 mm*
Rigidité du ressort de torsion : 150 Nm/rad ou 130 Nm/rad*
Accouplement flexible à soufflet FB29B
pour codeurs rotatifs avec axe Ø 4 mm, 6 mm, 8 mm, 10 mm ou 12 mm.
Accouplement à anneau élastomère DSK29
pour codeur axe Ø 6 mm, 8 mm ou 10 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.
Accouplement à anneau élastomère DSK38
pour codeur axe Ø 6 mm, 8 mm, 10 mm ou 12 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.
Roues de mesure MR200KR
Circonférence 200 mm,
Surface de revêtement : moletage croisé
Domaines d'application : carton, bois, certains textiles.
Pour codeurs rotatifs avec axe : Ø 6 mm ou 10 mm.
Roues de mesure MRA200KR
Circonférence 200 mm,
Surface de revêtement : moletage croisé
Domaines d'application : Carton, bois, textiles, caoutchouc, plastique souple.
Pour codeurs rotatifs avec axe : Ø 6 mm, Ø 10 mm ou Ø 12 mm.
Roues de mesure MR200KH
Circonférence 200 mm,
Surface de revêtement : plastique (Polyuréthane, lisse)
Domaines d'application : plastique, surfaces peintes, papier, carton, bois, métal, textiles.
Pour codeurs rotatifs avec axe : Ø 6 mm ou 10 mm.
Roues de mesure MRA200KH
Circonférence 200 mm,
Surface de revêtement : plastique (Polyuréthane, lisse)
Domaines d'application : métal graissé, profilés en acier, surfaces peintes, plastique, papier, carton, bois, textiles, fil, cuir.
Pour codeurs rotatifs avec axe : Ø 6 mm, Ø 10 mm ou Ø 12 mm.
Roues de mesure MR200NG
Circonférence 200 mm,
Surface de revêtement : caoutchouc à picots
Domaines d'application : textiles.
Pour codeurs rotatifs avec axe : Ø 6 mm ou 10 mm
Roues de mesure MRA200NG
Circonférence 200 mm,
Surface de revêtement : Polyuréthane à picots
Domaines d'application : Textiles grossiers, tapis, mesure de câble, toison, papier, carton, bois, plastique.
Pour codeurs rotatifs avec axe : Ø 6 mm, Ø 10 mm ou Ø 12 mm.
Roues de mesure MR200KG
Circonférence 200 mm,
Surface de revêtement : plastique (Hytrel, strié)
Domaines d'application : plastique, surfaces peintes, papier, carton, bois, métal, textiles.
Pour codeurs rotatifs avec axe : Ø 6 mm ou 10 mm.
Roues de mesure MRA200KG
Circonférence 200 mm,
Surface de revêtement : plastique (Polyuréthane, strié)
Domaines d'application : Métal non graissé, surfaces peintes, plastique, papier, carton, bois, textiles, verre, revêtements de sol.
Pour codeurs rotatifs avec axe : Ø 6 mm, Ø 10 mm ou Ø 12 mm
Here you find a list of our distributors worldwide
up
Contact
Demande
