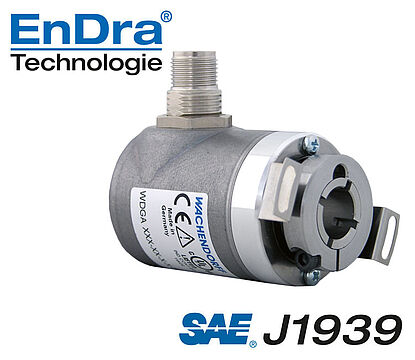

Codeur rotatif absolu, magnétique, CAN SAE J1939 WDGA 36E,
Arbre creux terminal;
boîtier : Ø 36 mm
16/32-bit monotour/multitours;
Arbre creux terminal : Ø 12 mm, 14 mm ou 15 mm;
Ø 8 mm, 10 mm via douille de réduction
- Technologie Multitours EnDra : sans maintenance et respectueuse de l'environnement
- Protocole CAN SAE J1939
- Technologie novatrice avec processeur 32 bits
- LED à 2 couleurs comme affichage de l'état de fonctionnement
65.536 pas / 360° (16 bits)
Résolution multitoursjusqu'à 32 bits
Information: via douille de réduction
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 14,5 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Information: via douille de réduction
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 14,5 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 14,5 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 14,5 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 14,5 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Consommation interne: typ. 50 mA
Puissance absorbée: max. 0,5 W
LED signalisation
Démonstration LED pour signalisation de statut
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | |
|---|---|
| CB5 | axial, 5-pôles, blindage relié électriquement au boîtier codeur |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | |
|---|---|
| CC5 | radial, 5-pôles, blindage relié électriquement au boîtier codeur |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | |
|---|---|
| L1 | radial, blindage relié électriquement au boîtier codeur (IP40) |
| (+) Vcc | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/blindage | écran |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | |
|---|---|
| L2 | axial, blindage relié électriquement au boîtier codeur |
| (+) Vcc | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/blindage | écran |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | |
|---|---|
| L3 | radial, blindage relié électriquement au boîtier codeur |
| (+) Vcc | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/blindage | écran |
...to be directly installed in motors.
Download (1.39 MB)
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.34 MB)
- Codeurs incrémentaux et absolus
- Systèmes Feedback moteur
- Systèmes de mesure de déplacement
- Recopie de mesures pour ascenceurs
- Fabrication Allemande
Download (4.24 MB)
Adaptateur d'arbre M6 WDGWA10M06
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M6.
Adaptateur d'arbre M8 WDGWA10M08
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M8.
Adaptateur d'arbre M10 WDGWA10M10
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M10.
Adaptateur d'arbre M12 WDGWA10M12
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M12.
STEP file:
WDGWA10M12.stp
Adaptateur d'arbre M14 WDGWA10M14
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M14.
Adaptateur d'arbre M16 WDGWA10M16
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M16.
STEP file: WDGWA10M16.stp
Adaptateur d'arbre M20 WDGWA10M20
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M20.
Le codeur WDGA 36E CAN SAE J1939 est également disponible avec fixe 120 Ohm résistance de terminaison.
