speedMATE® - Mesure optique sans contact de la vitesse

speedMATE® mesure la vitesse de voies en mouvement et de marchandises afin de surveiller, de piloter et de réguler les procédés de fabrication. Le grand avantage : la mesure s'effectue sans contact, de manière purement optique, sans composants mécaniques et donc sans glissement. Contrairement aux roues de mesure et autres procédés mécaniques, speedMATE® atteint ainsi une plus grande précision de mesure et n'endommage pas le matériau par l'usure mécanique. De plus, le système est en mesure de prendre en charge une fonction de déclenchement, c'est-à-dire d'émettre une impulsion de démarrage, par exemple pour les dispositifs de marquage, dès qu'une valeur d'incrément préalablement définie est atteinte.

Highlights

  • Sortie codeur réglable A/B jusqu'à 120 impulsions/mm
  • Blocage de la marche arrière Canal A/B pour les produits se déplaçant temporairement en marche arrière
  • Saisie du facteur de correction pour l'adaptation de trajets exacts
  • Deux sorties de déclenchement librement programmables Push/Pull, sortie NPN et PNP avec niveau de signal réversible
  • Déclencheurs et déclencheurs séquentiels jusqu'à 6500 mm de distance
  • Blocage de la gâchette pour un parcours librement réglable
  • Seuil d'arrêt (seuil de démarrage/d'arrêt), pour filtrer par exemple les rampes de démarrage/d'arrêt lors du démarrage de produits (films, etc.) et les microvibrations dans le modèle de mouvement des produits
  • Sortie pour inversion du signal en cas de changement de direction (axes de déplacement)
  • Deux capteurs se surveillant mutuellement (panne, encrassement)

Fonctionnement

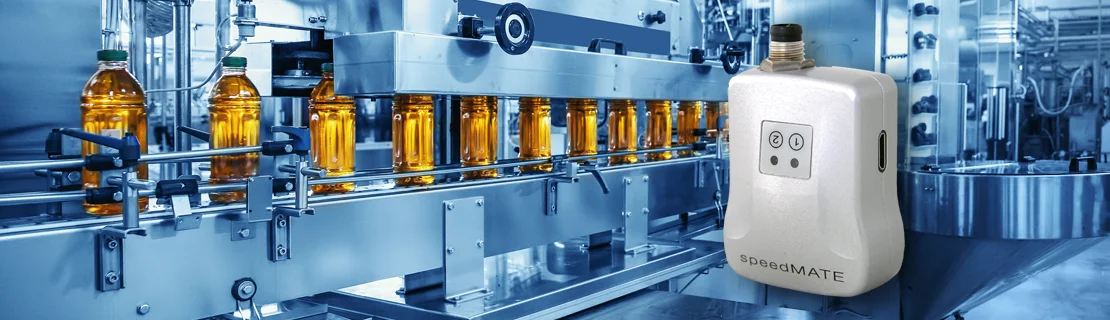

speedMATE® est monté au-dessus/à un endroit où il peut balayer la surface des produits ou des matériaux. Par exemple, sur un arbre en rotation, sur un tapis roulant en mouvement, sur des objets en mouvement (films continus, cartons, plaques, emballages, etc.). Comme speedMATE® ne fonctionne pas seulement sans contact, c'est-à-dire de manière purement optique, mais aussi sans composants mécaniques, la distance par rapport à la surface à balayer est également variable. Nous recommandons une distance maximale de 15 à 60 mm.
speedMATE® "palpe" la surface et calcule la vitesse détectée. La valeur calculée peut être configurée selon les besoins de manière à ce que les impulsions de vitesse arrivent de manière idéale pour l'appareil raccordé. L'intégration dans les lignes de production existantes est simple.

Technique


Vitesse

Vitesse (maximale) :
0,5...135 m/min ; 2250 mm/sec

Distance

Distance de travail :
15...60 mmm

Consommation électrique

100 mA


Précision

Précision de la mesure :
±0,3

Indice de protection

Indice de protection : IP67


Surfaces

Supports de mesure : Tous (y compris le verre ou les surfaces réfléchissantes)

Interface

Encodeur A & B
Out 1 : Trigger 1
Out 2 : au choix
Trigger 2, direction, Error

Tension

Alimentation en tension :
5…30 V



Classe laser

Classe laser : 1




Domaines d'application

speedMATE® est utilisé partout dans le secteur industriel pour mesurer et transmettre des vitesses sur des installations et des machines. Il aide à adapter les vitesses d'écriture des systèmes de marquage ou à synchroniser les étapes/cycles de travail d'une machine, à mesurer les longueurs, à démarrer et à piloter les cycles de la machine, etc.

La mesure sans usure avec speedMATE® convient à presque tous les matériaux et surfaces, que vous produisiez des produits mous ou humides - même les surfaces réfléchissantes et lisses se prêtent parfaitement à la mesure optique. L'utilisation est intuitive.



  • Carton, papier
  • Verre, film, feuille, plastique
  • Textiles, tissus
  • Métal, câbles, fils
  • Tuyaux, profilés
  • Matériaux laminés, bandes, tôles

L'utilisation de speedMATE® sur diverses installations de production est très variée :
machines d'emballage, machines à papier, installations de tamisage longitudinal, bobineuses, contrecolleuses, lignes d'extrusion, machines d'enduction, laminoirs, etc.
