DSK29

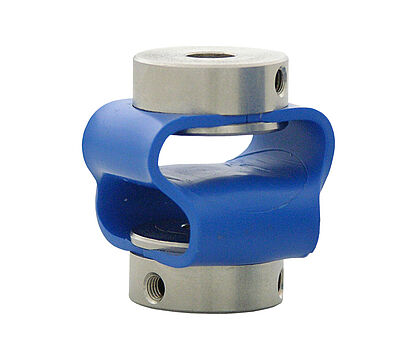

Accouplement à anneau élastomère DSK29

pour codeur axe Ø 6 mm, 8 mm ou 10 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.

 STEP Download DSK290610

DSK29 Kupplung Drehgeber
Vitesse de rotation max.
3000 tr/min.
Couple de rotation max.
50 Ncm
Décalage radial max. de l'arbre
±2,0 mm
Décalage axial max. de l'arbre
±2,0 mm
Décalage angulaire max. de l'arbre
±10°
Rigidité du ressort de torsion
13 Nm/rad
Rigidité du ressort radial
13 N/mm
Moment d'inertie
41 gcm²
Vis couple de serrage max.
100 Ncm
Poids
33 g
Matériau

Bride : sacier galvanisé
Connexion : polyuréthane

Température de travail
-30 °C à +80 °C
Numéro(s) de commande
DSK290606
Accouplement flexible en elastomère : Ø d1 = 6 mm, Ø d2 = 6 mm
DSK290610
Accouplement flexible en elastomère : Ø d1 = 6 mm, Ø d2 = 10 mm
DSK290810
Accouplement flexible en elastomère : Ø d1 = 8 mm, Ø d2 = 10 mm
DSK290808
Accouplement flexible en elastomère : Ø d1 = 8 mm, Ø d2 = 8 mm
DSK291010
Accouplement flexible en elastomère : Ø d1 = 10 mm, Ø d2 = 10 mm
Toutes les côtes en mm
