DSK38

Accouplement à anneau élastomère DSK38

pour codeur axe Ø 6 mm, 8 mm, 10 mm ou 12 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.

STEP download DSK380606

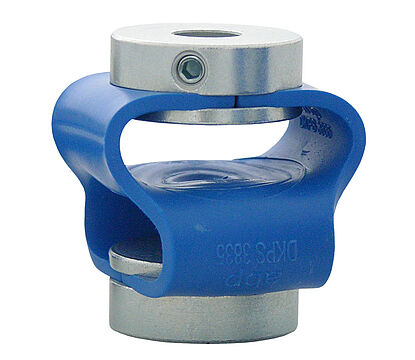

DSK38 Kupplung Drehgeber
Vitesse de rotation max.
3000 tr/min.
Couple de rotation max.
150 Ncm
Décalage radial max. de l'arbre
±2,5 mm
Décalage axial max. de l'arbre
±3,0 mm
Décalage angulaire max. de l'arbre
10°
Rigidité du ressort de torsion
25 Nm/rad
Rigidité du ressort radial
15 N/mm
Moment d'inertie
104 gcm²
Vis couple de serrage max.
200 Ncm
Poids
48 g
Matériau

Bride : sacier galvanisé
Connexion : polyuréthane

Température de travail
-30 °C à +80 °C
Numéro(s) de commande
DSK380606
Accouplement flexible en elastomère : Ø d1 = 6 mm, Ø d2 = 6 mm
DSK380610
Accouplement flexible en elastomère : Ø d1 = 6 mm, Ø d2 = 10 mm
DSK380612
Raccord à double boucle : Ø d1 = 6 mm, Ø d2 = 12 mm
DSK380808
Accouplement flexible en elastomère : Ø d1 = 8 mm, Ø d2 = 8 mm
DSK380810
Accouplement flexible en elastomère : Ø d1 = 8 mm, Ø d2 = 10 mm
DSK380812
Accouplement flexible en elastomère : Ø d1 = 8 mm, Ø d2 = 12 mm
DSK381010
Accouplement flexible en elastomère : Ø d1 = 10 mm, Ø d2 = 10 mm
DSK381012
Accouplement flexible en elastomère : Ø d1 = 10 mm, Ø d2 = 12 mm
DSK381212
Accouplement flexible en elastomère : Ø d1 = 12 mm, Ø d2 = 12 mm

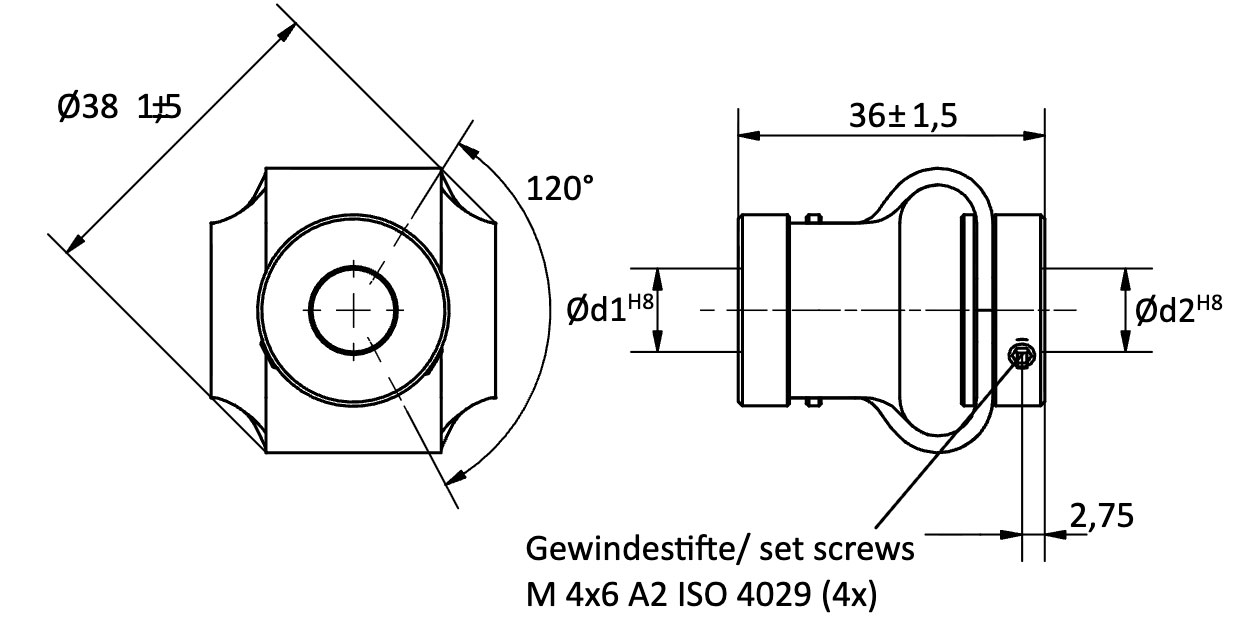

Toutes les côtes en mm
Z DSK38 coupling encoder
