FB29B

Accouplement flexible à soufflet FB29B

pour codeurs rotatifs avec axe Ø 4 mm, 6 mm, 8 mm, 10 mm ou 12 mm.

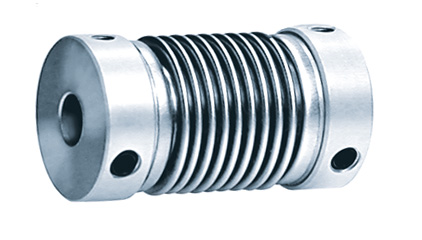

FB29B Kupplung Drehgeber
Vitesse de rotation max.
10000 tr/min.
Couple de rotation max.
120 Ncm
Décalage radial max. de l'arbre
±0,25 mm
Décalage axial max. de l'arbre
±0,4 mm
Décalage angulaire max. de l'arbre
±4°
Rigidité du ressort de torsion
150 Nm/rad
Rigidité du ressort radial
25 N/mm
Moment d'inertie
8 gcm²
Vis couple de serrage max.
150 Ncm
Poids
15 g
Matériau

Bride : aluminium anodisé,
Soufflet : acier inoxydable

Numéro(s) de commande
FB29B0404
Accouplement à soufflet : Ø d1 = 4 mm, Ø d2 = 4 mm
FB29B0406
Accouplement à soufflet : Ø d1 = 4 mm, Ø d2 = 6 mm
FB29B0606
Accouplement à soufflet : Ø d1 = 6 mm, Ø d2 = 6 mm
FB29B0610
Accouplement à soufflet : Ø d1 = 6 mm, Ø d2 = 10 mm
FB29B0612
Accouplement à soufflet : Ø d1 = 6 mm, Ø d2 = 12 mm
FB29B0808
Accouplement à soufflet : Ø d1 = 8 mm, Ø d2 = 8 mm
FB29B1010
Accouplement à soufflet : Ø d1 = 10 mm, Ø d2 = 10 mm
FB29B1012
Accouplement à soufflet : Ø d1 = 10 mm, Ø d2 = 12 mm
FB29B1212
Accouplement à soufflet : Ø d1 = 12 mm, Ø d2 = 12 mm

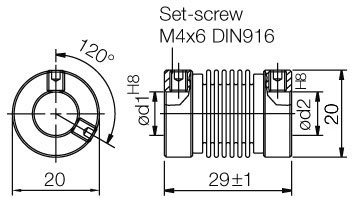

Toutes les côtes en mm
Z FB29B coupling encoder
