PK24

Accouplement à tenons PK24

pour codeurs rotatifs avec axe Ø 6 mm, 8 mm ou 10 mm.

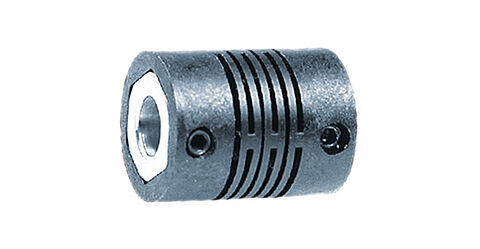

PK24 Kupplung Drehgeber
Vitesse de rotation max.
10000 tr/min.
Couple de rotation max.
80 Ncm
Décalage radial max. de l'arbre
±0,3 mm
Décalage axial max. de l'arbre
±0,3 mm
Décalage angulaire max. de l'arbre
±3°
Rigidité du ressort de torsion
38 Nm/rad
Rigidité du ressort radial
115 N/mm
Moment d'inertie
7 gcm²
Vis couple de serrage max.
120 Ncm
Poids
10 g
Matériau

Polyamide fibre de verre renforcée,
moyeu : laiton

Numéro(s) de commande
PK240606
Accouplement à tenons : Ø d1 = 6 mm, Ø d2 = 6 mm
PK240608
Accouplement à tenons : Ø d1 = 6 mm, Ø d2 = 8 mm
PK240610
Accouplement à tenons : Ø d1 = 6 mm, Ø d2 = 10 mm
PK240808
Accouplement à tenons : Ø d1 = 8 mm, Ø d2 = 8 mm
PK240810
Accouplement à tenons : Ø d1 = 8 mm, Ø d2 =10 mm
PK241010
Accouplement à tenons : Ø d1 = 10 mm, Ø d2 =10 mm
Customs information:
Customs tariff number:
90319000
Country of origin:
Germany

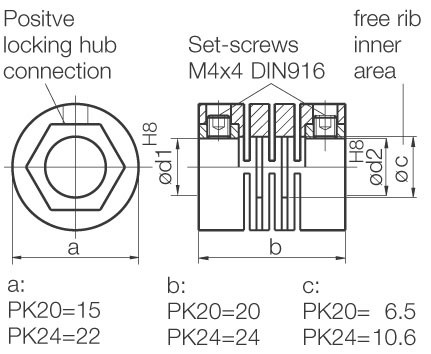

Toutes les côtes en mm
