WK24

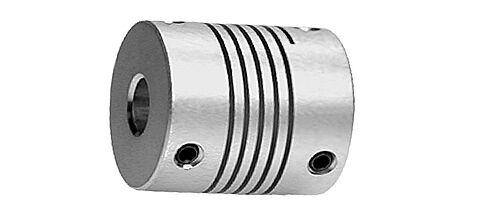

Accouplement flexible à hélicoïdes WK24
pour codeurs rotatifs avec axe Ø 6 mm, 8 mm, 10 mm ou 12 mm.
Vitesse de rotation max.
8000 tr/min.
Couple de rotation max.
100 Ncm
Décalage radial max. de l'arbre
±0,3 mm
Décalage axial max. de l'arbre
±0,5 mm
Décalage angulaire max. de l'arbre
±4°
Rigidité du ressort de torsion
20 Nm/rad
Rigidité du ressort radial
60 N/mm
Moment d'inertie
22,2 gcm²
Vis couple de serrage max.
120 Ncm
Poids
26 g
Matériau
Aluminium chromé
Numéro(s) de commande
WK240606
Accouplement hélicoïdal : Ø d1 = 6 mm, Ø d2 = 6 mm
WK240608
Accouplement hélicoïdal : Ø d1 = 6 mm, Ø d2 = 8 mm
WK240610
Accouplement hélicoïdal : Ø d1 = 6 mm, Ø d2 = 10 mm
WK240808
Accouplements hélicoïdaux : Ø d1 = 8 mm, Ø d2 = 8 mm
WK241010
Accouplements hélicoïdaux : Ø d1 = 10 mm, Ø d2 = 10 mm
WK241212
Accouplements hélicoïdaux : Ø d1 = 12 mm, Ø d2 = 12 mm
Customs information:
Customs tariff number:
90319000
Country of origin:
Germany

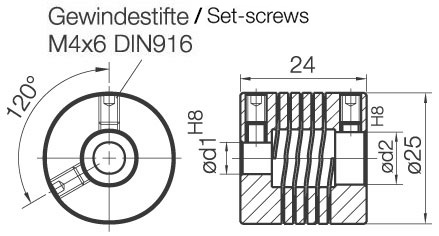

Toutes les côtes en mm
