FSK22

Accouplement flexible à membranes métalliques FSK22

pour codeurs rotatifs avec axe Ø 6 mm, 10 mm ou 12 mm.

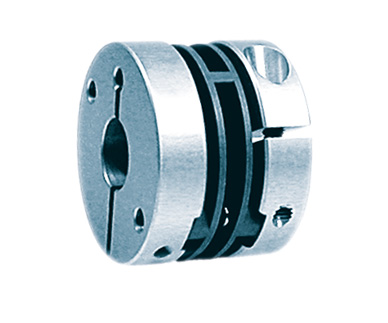

FSK22 Kupplung Drehgeber
Vitesse de rotation max.
12000 tr/min.
Couple de rotation max.
60 Ncm
Décalage radial max. de l'arbre
±0,3 mm
Décalage axial max. de l'arbre
±0,4 mm
Décalage angulaire max. de l'arbre
±2,5°
Rigidité du ressort de torsion
30 Nm/rad
Rigidité du ressort radial
45 N/mm
Moment d'inertie
35 gcm²
Vis couple de serrage max.
120 Ncm
Poids
30 g
Matériau

Bride : aluminium anodisé
Membrane : Polyamide fibre de verre renforcée

Numéro(s) de commande
FSK220606
Accouplement à disques par ressort : Ø d1 = 6 mm, Ø d2 = 6 mm
FSK220610
Accouplement à disques par ressort : Ø d1 = 6 mm, Ø d2 = 10 mm
FSK221010
Accouplement à disques par ressort : Ø d1 = 10 mm, Ø d2 = 10 mm
FSK221012
Accouplement à disques par ressort : Ø d1 = 10 mm, Ø d2 = 12 mm
FSK221212
Accouplement à disques par ressort : Ø d1 = 12 mm, Ø d2 = 12 mm
Toutes les côtes en mm
Z FSK22 coupling encoder
