WDGA 58E CANopen

Codeur rotatif absolu CANopen WDGA 58E,
Arbre creux terminal; boîtier : Ø 58 mm

16/43-bit monotour/multitours;
Arbre creux terminal : Ø 12 mm, 14 mm ou 15 mm;
Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm via douille de réduction;
Profil de communication CiA 301
Profil de l'appareil CiA 406 V3.2 class C2;
Code binaire

Fiche techniqueGeneral technical data absolute encoders CANopen (PDF 627 kB)
Drehgeber WDGA58ECAN
Illustration similar
Points forts
  • CANopen
    - Profil de communication CiA 301
    - Profil de l'appareil pour codeur rotatif CiA 406 V3.2 classe C2
  • LED pour signalisation de statut (CiA 303-3)
  • Configurable sans connecteur Bus via LSS (CiA 305) ou en option via SDO
  • Fonctionnalité CANopen étendue
    - Objets de positionnement, vitesse et accélération
    - Fonctions interrupteurs fin de course et commande à cames
    - Configurables individuellement jusqu'à 4 Transmit PDOs (4 PDOs transmis)
    - Echelle
    - Heartbeat et Nodeguarding ainsi que des possibilités de diagnostic complètes
Détails produit
Bride
Arbre creux terminal
Boîtier
Ø 58 mm
Aluminium coulé sous pression, revêtement par poudre; blindage magnétique intégré
Résolution
Résolution monotour

65.536 pas / 360° (16 bits)

Résolution multitours

jusqu'à 32 bits avec haute précision de valeur jusqu'à 43 bits.

Arbre
Ø 6 mm
Information: via douille de réduction
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Ø 6,35 mm
Information: via douille de réduction
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Ø 7 mm
Information: via douille de réduction
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Ø 8 mm
Information: via douille de réduction
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Ø 9,525 mm
Information: via douille de réduction
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Ø 10 mm
Information: via douille de réduction
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Ø 12 mm
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Ø 14 mm
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Ø 15 mm
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Vitesse de fonctionnement max.
6000 tr/min.
Tension de service
4,75 VDC jusqu'à 32 VDC
Consommation interne: typ. 50 mA
Puissance absorbée: max. 0,5 W
Principe fonctionnel
magnétique
Température de travail
-40 °C à +85 °C
Température de stockage
-40 °C à +100 °C
Protection
Boîtier : IP65, IP67; à l'entrée de l'arbre : IP65
Information

Logiciel de configuration
 Télécharger des logiciels

WDGA Guide CANopen
 WDGA Guide CANopen

Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

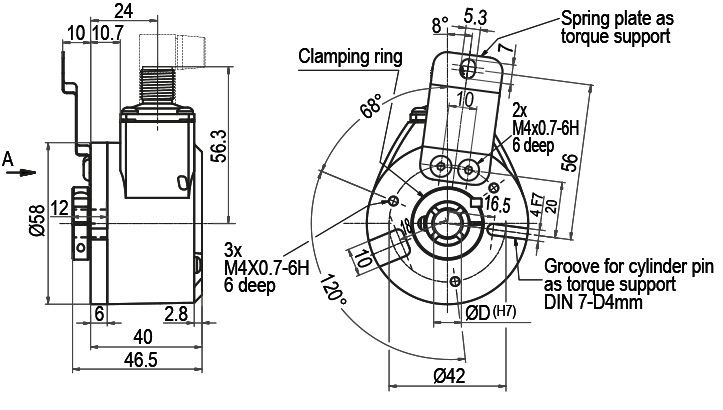

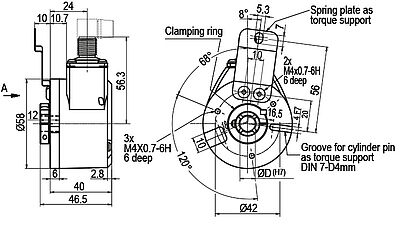

Désignation
CC5radial, 5-pôles, blindage relié électriquement au boîtier codeur

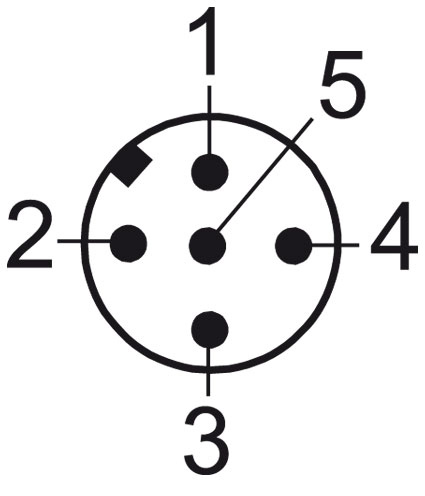

Affectations des bornes
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/blindage1
Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

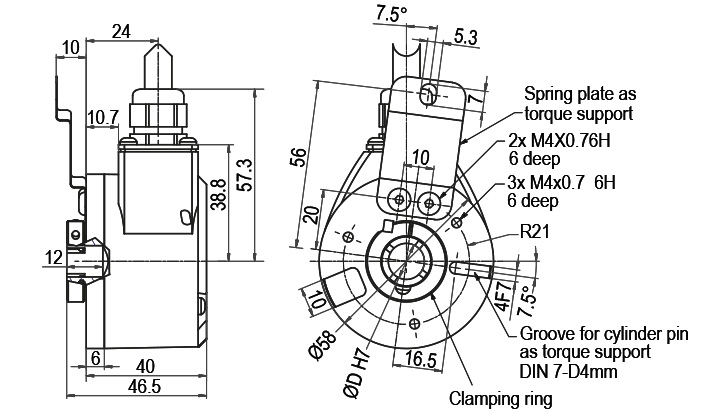

Désignation
L3radial, blindage relié électriquement au boîtier codeur
Affectations des bornes
(+) VccBN
GNDWH
CANHighGN
CANLowYE
CANGND/blindageécran
General technical Data and safety instructions absolute encoders WDGA CANopen
General technical Data and safety instructions absolute encoders WDGA CANopen

Download (627 KB)
Handout WDGA Encoder Drehgeber
Handout Absolute encoders WDGA

  • Absolute encoders with flange Ø 36 mm / Ø 58 mm
  • Single-/Multiturn (16/43 bit)
  • Ground-breaking technology 32 Bit processor
  • Very high shaft loading, IP67
  • EnDra® Multiturn technology: No gears, no battery
  • QuattroMag® Singleturn technology: High precision +/- 0,0878°

Download (1.33 MB)
Kurzkatalog Drehgeber - Short catalogue encoders
Codeurs et systèmes de mesure

  • Codeurs incrémentaux et absolus
  • Systèmes Feedback moteur
  • Systèmes de mesure de déplacement
  • Recopie de mesures pour ascenceurs
  • Fabrication Allemande

Download (4.29 MB)
WA2402 The future of steel production
Innovation and progress:

The future of steel production with smart sensor technology.

Download (1.51 MB)
HALT Test
The HALT-Test

Download (1.23 MB)
Web-processing industry
Web-processing industry

Quality assurance in the ongoing process

Download (1.01 MB)
