WDGA 58E EtherCAT (cov)

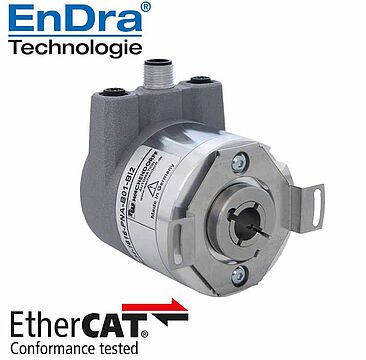

Codeur rotatif absolu, magnétique, EtherCAT WDGA 58E
Connecteur bus : Connexion via connecteur 3x M12;
Arbre creux terminal
Boîtier : Ø 58 mm

16/43-bit monotour/multitours;
Arbre creux terminal : Ø 12 mm, 14 mm ou 15 mm;
Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm via douille de réduction;
Protocole : EtherCAT
Profil de l'appareil : CiA DS-406 V4.0.2, Class 3

Fiche techniqueGeneral technical Data and safety instructions absolute encoders WDGA Industrial Ethernet (PDF 290 kB)
Points forts
  • EnDra®: sans maintenance et respectueuse de l'environnement
  • EtherCAT, Monotour/Multitours
  • Conception compacte avec connecteur bus
  • Monotour/Multitours (max. 16 bits/43 bits)
  • Technologie novatrice
  • LED à 2 couleurs comme affichage de l'état de fonctionnement et 2 LED´s L/A
  • Charges sur le palier des plus élevées : radiale 80 N, axiale 50 N
  • CoE, FoE, EoE
Détails produit
Bride
Arbre creux terminal
Boîtier
Ø 58 mm
Boîtier en acier chromé, blindage magnétique
Résolution
Résolution monotour

jusqu'à 65.536 pas / 360° (16 bits)

Résolution multitours

43 bits

Arbre
Ø 6 mm
Information: via douille de réduction
Longueur de l'arbre: L : 17 mm
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 19 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Ø 6,35 mm
Information: via douille de réduction
Longueur de l'arbre: L : 17 mm
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 19 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Ø 7 mm
Information: via douille de réduction
Longueur de l'arbre: L : 17 mm
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 19 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Ø 8 mm
Information: via douille de réduction
Longueur de l'arbre: L : 17 mm
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 19 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Ø 9,525 mm
Information: via douille de réduction
Longueur de l'arbre: L : 17 mm
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 19 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Ø 10 mm
Information: via douille de réduction
Longueur de l'arbre: L : 17 mm
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 19 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Ø 12 mm
Longueur de l'arbre: L : 17 mm
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 19 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Ø 14 mm
Longueur de l'arbre: L : 17 mm
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 19 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Ø 15 mm
Longueur de l'arbre: L : 17 mm
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 19 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Vitesse de fonctionnement max.
6000 tr/min.
Tension de service
10 VDC jusqu'à 32 VDC
Consommation interne: typ. 125 mA
Puissance absorbée: typ. 3 W
Température de travail
-40 °C à +85 °C
Température de stockage
-40 °C à +100 °C
Protection
IP65 intégrale
Information

Logiciel de configuration
 Télécharger des logiciels

Licensing declaration
IP >= V1.00

 Licensing declaration

Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

Désignation
BI2Connecteur bus avec 3x M12x1
Affectations des bornes
Connecteur femelle (Port1) INM12x1, 4-pôles, codé D
Tx+1
Rx+2
Tx-3
Rx-4
Connecteur (Power)M12x1, 4-pôles, codé A
(+) Vcc1
n. c.2
GND3
n. c.4
Connecteur femelle (Port2) OUTM12x1, 4-pôles, codé D
Tx+1
Rx+2
Tx-3
Rx-4
KIE-4-67-RJ
KIE-4-67-RJ

Ready-made Industrial Ethernet connection cable KIE-4-67-RJ:
suitable for encoders WDGA with bus cover BI2 (PROFINET, EtherCAT, universal IE)

Plug M12 - cable - plug RJ45

KIE467DC
KIE-4-67-DC

Ready-made Industrial Ethernet connection cable KIE-4-67-DC:
suitable for encoders WDGA with bus cover BI2 (PROFINET, EtherCAT, universal IE)

Plug M12 - cable - plug M12

KIZ467
KIZ-4-67-IE

Connecteur femelle (prise) KIZ-4-67 :
Pour l'alimentation électrique, 4-pôles

Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie, IP67+IP69K.

WDGWA10M06 Drehgeber encoder Wellenadapter shaft adapter
WDGWA10M06

Adaptateur d'arbre M6 WDGWA10M06

pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M6.

WDGWA10M08 Drehgeber Wellenadapter
WDGWA10M08

Adaptateur d'arbre M8 WDGWA10M08

pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M8.

WDGWA10M10 Drehgeber Wellenadapter
WDGWA10M10

Adaptateur d'arbre M10 WDGWA10M10

pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M10.

WDGWA10M12 Drehgeber Wellenadapter
WDGWA10M12

Adaptateur d'arbre M12 WDGWA10M12

pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M12.

WDGWA10M14 Drehgeber Wellenadapter
WDGWA10M14

Adaptateur d'arbre M14 WDGWA10M14

pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M14.

WDGWA10M16 Drehgeber Wellenadapter
WDGWA10M16

Adaptateur d'arbre M16 WDGWA10M16

pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M16.

WDGWA10M20 Drehgeber Wellenadapter
WDGWA10M20

Adaptateur d'arbre M20 WDGWA10M20

pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M20.

WDGHA12XX Reduzierhuelse Drehgeber
WDGHA12

Douilles de réduction pour arbre creux Ø 12 mm

pour codeurs à arbre creux (traversant) WDGI 58H et
codeurs à arbre creux terminal WDGI 58E, WDGA 58E.
