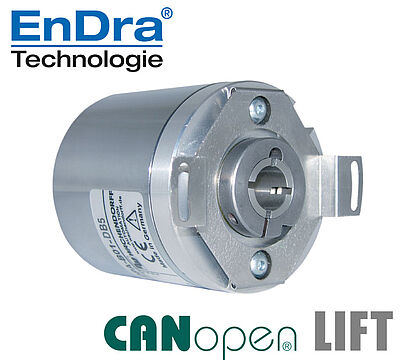

Codeur rotatif absolu WDGA 58E
CANopen LIFT séparation galvanique;
raccordement : Connecteur
arbre creux terminal;
boîtier : Ø 58 mm
16/32-bit monotour/multitours;
Arbre creux terminal : Ø 12 mm, 14 mm ou 15 mm;
Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm via douille de réduction;
Profil de communication CiA 301;
Profil d'applications CANopen LIFT CiA 417;
Code binaire
- EnDra®: sans maintenance et respectueuse de l'environnement
- CANopen LIFT, monotour/multitours
- Séparation galvanique
- Profil de communication CiA 301
- Profil d'applications CANopen LIFT CiA 417
- Monotour/multitours (max. 16 bit / 32 bit)
- Technologie novatrice avec processeur 32 bits
65.536 pas / 360° (16 bits)
Résolution multitoursjusqu'à 32 bits
Information: via douille de réduction
Longueur de l'arbre: L : 17 mm
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 19 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Information: via douille de réduction
Longueur de l'arbre: L : 17 mm
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 19 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Information: via douille de réduction
Longueur de l'arbre: L : 17 mm
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 19 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Information: via douille de réduction
Longueur de l'arbre: L : 17 mm
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 19 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Information: via douille de réduction
Longueur de l'arbre: L : 17 mm
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 19 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Information: via douille de réduction
Longueur de l'arbre: L : 17 mm
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 19 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Longueur de l'arbre: L : 17 mm
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 19 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Longueur de l'arbre: L : 17 mm
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 19 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Longueur de l'arbre: L : 17 mm
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 19 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Consommation interne: typ. 100 mA
Puissance absorbée: max. 1 W
Logiciel de configuration
Télécharger des logiciels
WDGA Guide CANopen WDGA Guide CANopen
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | |
|---|---|
| CB5 | axial, 5-pôles, blindage relié électriquement au boîtier codeur |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | |
|---|---|
| CC5 | radial, 5-pôles, blindage relié électriquement au boîtier codeur |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | |
|---|---|
| DB5 | axial, 5-pôles, blindage relié électriquement au boîtier codeur |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | |
|---|---|
| L2 | axial, blindage relié électriquement au boîtier codeur |
| (+) Vcc | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/blindage | écran |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | |
|---|---|
| L3 | radial, blindage relié électriquement au boîtier codeur |
| (+) Vcc | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/blindage | écran |
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.33 MB)
- Codeurs incrémentaux et absolus
- Systèmes Feedback moteur
- Systèmes de mesure de déplacement
- Recopie de mesures pour ascenceurs
- Fabrication Allemande
Download (4.29 MB)
Download (908 KB)
Connecteur KIS-5-67 à confectionner soi-même :
M12 x 1, convient pour les codeurs rotatifs WDGA CANopen avec sortie connecteur CB5/CC5, 5 pôles, IP67
Connecteur droit
STEP-fichier
Connecteur KISA-5-67 à confectionner soi-même :
M12 x 1, convient pour les codeurs rotatifs WDGA CANopen avec sortie connecteur CB5/CC5, 5 pôles, IP67
Connecteur à angle
Connecteur femelle (prise) KID-5-67 à confectionner soi-même :
M12 x 1, convient pour les codeurs rotatifs WDGA CANopen avec sortie connecteur CB5/CC5, 5 pôles, IP67
Boîtier de raccordement droit
Connecteur femelle (prise) KIDA-5-67 à confectionner soi-même :
M12 x 1, convient pour les codeurs rotatifs WDGA CANopen avec sortie connecteur CB5/CC5, 5 pôles, IP67
Connecteur femelle (prise) à angle
Câble de dérivation / connexion bus, M12 x 1,
convient pour les codeurs rotatifs WDGA CANopen avec sortie connecteur CB5/CC5.
Connecteur à angle - câble - connecteur femelle à angle
Câble de dérivation / connexion bus, M12 x 1,
convient pour les codeurs rotatifs WDGA CANopen avec sortie connecteur CB5/CC5.
Connecteur droit - câble - connecteur femelle droit
2 ports systèmes de jonction, raccord T, M12 x 1,
convient pour les codeurs rotatifs WDGA CANopen avec sortie connecteur CB5/CC5.
2 connecteurs femelles, 1 connecteur
2 ports systèmes de jonction, raccord Y, M12 x 1,
convient pour les codeurs rotatifs WDGA CANopen avec sortie connecteur CB5/CC5.
2 connecteurs femelles, 1 connecteur
Résistance terminale 120 Ohm, M12 x 1,
convient pour les codeurs rotatifs WDGA CANopen avec sortie connecteur CB5/CC5.
Connecteur
Résistance terminale 120 Ohm, M12 x 1
convient pour les codeurs rotatifs WDGA CANopen avec sortie connecteur CB5/CC5.
Connecteur femelle
Adaptateur d'arbre M6 WDGWA10M06
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M6.
Adaptateur d'arbre M8 WDGWA10M08
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M8.
Adaptateur d'arbre M10 WDGWA10M10
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M10.
Adaptateur d'arbre M12 WDGWA10M12
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M12.
STEP file: WDGWA10M12.stp
Adaptateur d'arbre M14 WDGWA10M14
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M14.
Adaptateur d'arbre M16 WDGWA10M16
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M16.
STEP file: WDGWA10M16.stp
Adaptateur d'arbre M20 WDGWA10M20
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M20.
Douilles de réduction pour arbre creux Ø 12 mm
pour codeurs à arbre creux (traversant) WDGI 58H et
codeurs à arbre creux terminal WDGI 58E, WDGA 58E, WDGP 58E.
Le codeur WDGA 58E CANopen LIFT sép. galv. est également disponible avec fixe 120 Ohm résistance de terminaison.
