Codeur rotatif absolu, magnétique, SSI WDGA 36E,
Arbre creux terminal;
Boîtier : Ø 36 mm

16/43-bit monotour/multitours;
Arbre creux terminal : Ø 6 mm, Ø 1/4"
Code : binaire ou gray

Fiche techniqueGeneral technical data absolute encoders SSI (PDF 281 kB)
Drehgeber WDGA36ESSI
Points forts
  • Technologie Multitours EnDra® :
    sans maintenance et respectueuse de l'environnement
  • Version compacte et robuste pour l'industrie
  • Interface : SSI (interface série synchrone)
  • Code : binaire ou gray
  • Mise à zéro possible
  • Sens de comptage modifiable
  • LED de signalisation pour statut
  • EMC : EN 61000-6-2, EN 61000-6-3
Détails produit
Bride
Arbre creux terminal
Boîtier
Ø 36 mm
Acier inoxydable
Résolution
Résolution monotour

jusqu'à 65.536  pas /360° (16 bits)

Résolution multitours

jusqu'à 43 bits.

Arbre
Ø 6 mm
Profond.de pénétration min.: 8 mm
Profond. de pénétration max.: 17 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Ø 6,35 mm
Profond.de pénétration min.: 8 mm
Profond. de pénétration max.: 17 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Vitesse de fonctionnement max.
12000 tr/min.
Tension de service
4,75 VDC jusqu'à 32 VDC
Consommation interne: typ. 50 mA
Puissance absorbée: max. 0,5 W
4,75 VDC jusqu'à 5,5 VDC
Consommation interne: typ. 80 mA
Puissance absorbée: max. 0,44 W
Température de travail
-40 °C à +85 °C
Température de stockage
-40 °C à +100 °C
Protection
Boîtier : IP65, IP67; à l'entrée de l'arbre : IP65; sortie câble K1 : IP40, K6 : IP20
Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

Désignation
L2axial, blindage relié électriquement au boîtier codeur
Affectations des bornes
GNDWH
(+) VccBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
blindageboîtier
Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

Désignation

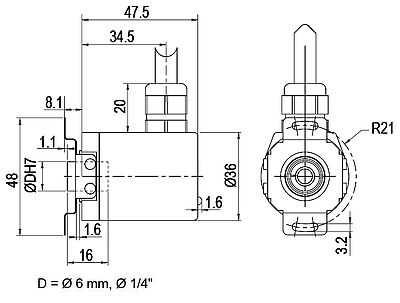

L3radial, blindage relié électriquement au boîtier codeur
Affectations des bornes
GNDWH
(+) VccBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
blindageboîtier
Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

Désignation

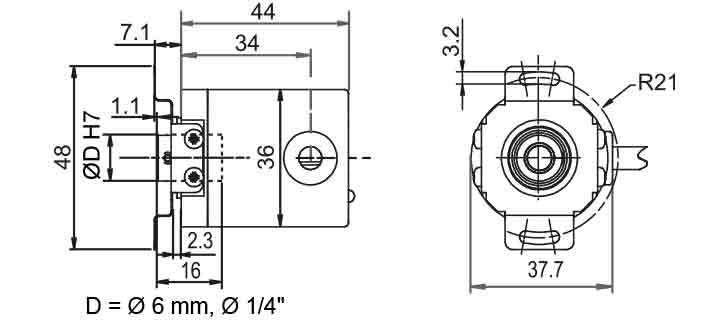

K1radial, sans blindage
Affectations des bornes
GNDWH
(+) VccBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
blindageboîtier ouvert
Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

Désignation
K6axial, sans blindage
Affectations des bornes
GNDWH
(+) VccBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
blindageboîtier ouvert
Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

Désignation
CB8axial, 8-pôles, blindage relié électriquement au boîtier codeur
Affectations des bornes
GND1
(+) Vcc2
SSI CLK+3
SSI CLK-4
SSI DATA+5
SSI DATA-6
PRESET7
DIR8
blindageBoîtier
Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

Désignation

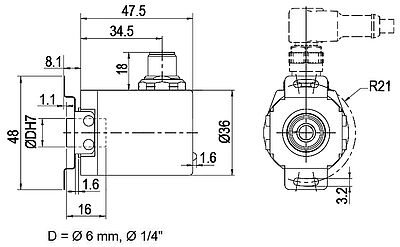

CC8radial, 8-pôles, blindage relié électriquement au boîtier codeur
Affectations des bornes
GND1
(+) Vcc2
SSI CLK+3
SSI CLK-4
SSI DATA+5
SSI DATA-6
PRESET7
DIR8
blindageBoîtier
