Codeurs incrémentaux

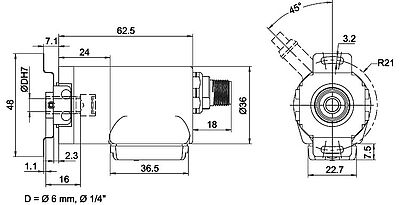

Codeurs à arbre plein incrémentaux (Dimension du boîtier de codeur)
Codeurs à arbre creux incrémentaux (Dimension du boîtier de codeur)
Information
WDGN 36E

Codeur rotatif configurable via Smartphone (NFC) incrémental,
Arbre creux terminal; boîtier : Ø 36 mm

Arbre creux terminal : Ø 6 mm, Ø 1/4" (6.35 mm);
Nombre d'impulsions : jusqu'à 16384 imp/tr configurable via NFC,
HTL/TTL configurable via NFC
Forme des signaux : rectangulaire,
Principe fonctionnel : magnétique.

Fiche techniqueGeneral technical Data and safety instructions incremental encoders WDGN (PDF 791 kB)
NFC Drehgeber Encoder WDGN36E radial
Illustration similar
NFC Drehgeber Encoder WDGN36E axial
Illustration similar
NFC Drehgeber Encoder WDGN36E radial
NFC Drehgeber Encoder WDGN36E axial
Points forts
  • Grâce à une électronique de haute qualité, un nombre quelconque d'impulsions jusqu'à 16384 configurable via NFC
  • HTL/TTL configurable via NFC
  • Classe de protection IP67, à l'entrée de l'arbre IP65
  • Fréquence de sortie élevée jusqu'à 1 MHz
  • Protection contre l'inversion de polarité et les courts-circuits de 4,75 VDC à 32 VDC
Détails produit
Bride
Arbre creux terminal
Nombre d'impulsions (imp/tr)
1 imp/tr jusqu'à 16384 imp/tr
Boîtier
Ø 36 mm
Acier inoxydable, NFC cover: Thermoplastic polyamide
Arbre
Ø 6 mm
Profond.de pénétration min.: 8 mm
Profond. de pénétration max.: 17 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Ø 6,35 mm
Profond.de pénétration min.: 8 mm
Profond. de pénétration max.: 17 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Vitesse de fonctionnement max.
12000 tr/min.
Principe fonctionnel
magnétique
Connexion de sortie
HTL
HTL, inversée
TTL
TTL, RS422 compatible, inv.
Fréquence de sortie
HTL jusqu'à 16384 imp/tr, max. 600 kHz
TTL jusqu'à 16384 imp/tr, max. 1 MHz
Tension de service
4,75 VDC jusqu'à 32 VDC
Consommation interne: typ. 80 mA

Nullimpuls setzen:

Setzen: SET = +UB für 2 s
Deaktiviert: SET = GND

Configurable via NFC :

BASIC: (BAS)

Canaux :

ABN et signaux inversés

HTL / TTL

sélectionnable librement

Impulsions / tour :

1 imp/tr jusqu'à 16384 imp/tr sélectionnable librement

Advanced (ADV):

Canaux :

4 canaux configurables + signaux inversés (ABN possible)

HTL / TTL :

sélectionnable librement

Impulsions / tour :

1 imp/tr jusqu'à 16384 imp/tr sélectionnable librement

Nombre d'impulsions pour chaque canal :

sélectionnable individuellement

Fixer l'impulsion zéro :

oui

Largeur et position de l'impulsion :

Largeur et position réglables

Données environnementales

Noise immunity :

ESD (DIN EN 61000-4-2):

8 kV

EMC:
(DIN EN 61000-4-3):

10 V/m

Burst (DIN EN 61000-4-4):

2 kV

High frequency fields
(DIN EN 61000-4-6):

10 V

Surge (DIN EN 61000-4-5):

2 kV

Radio interference:

selon la norme DIN EN 55011

NFC:

EMC:

selon la norme ETSI EN 301 489

RED:

selon la norme ETSI EN 300 330

Electrical safety:

DIN EN 61010-1 (VDE 0411-1) / IEC 61010-1 / UL 61010-1 / CSA C22.0 No 61010-1-12

Vibration :
(DIN EN 60068-2-6)

300 m/s2 (10 Hz up to 2000 Hz)

Shock:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

Information sur les droits

Numéro de tarif douanier :

90318020

Pays d'origine :

Allemagne

Température de travail
Sortie connecteur : -40 °C à +85 °C, sortie câble : -20 °C à +80 °C
Protection
Boîtier : IP65, IP67; à l'entrée de l'arbre : IP65; sortie câble K1 : IP40
Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

DésignationABN inv. poss.
L2axial, blindage relié électriquement au boîtier codeur●
Affectations des bornes
 L2
ConnexionBAS
GNDWH
(+) VccBN
AGN
BYE
NGY
A inv.RD
B inv.BK
N inv.VT
Blindagetoron
Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

DésignationABN inv. poss.
L2axial, blindage relié électriquement au boîtier codeur●
Affectations des bornes
 L2
ConnexionADV
GNDWH
(+) VccBN
CH1GN
CH2YE
CH3GY
CH4GYPK
SETPK
CH1 inv.RD
CH2 inv.BK
CH3 inv.VT
CH4 inv.RDBU
Blindagetoron
Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

DésignationABN inv. poss.
L3radial, blindage relié électriquement au boîtier codeur●
Affectations des bornes
 L3
ConnexionBAS
GNDWH
(+) VccBN
AGN
BYE
NGY
A inv.RD
B inv.BK
N inv.VT
Blindagetoron
Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

DésignationABN inv. poss.
L3radial, blindage relié électriquement au boîtier codeur●
Affectations des bornes
 L3
ConnexionADV
GNDWH
(+) VccBN
CH1GN
CH2YE
CH3GY
CH4GYPK
SETPK
CH1 inv.RD
CH2 inv.BK
CH3 inv.VT
CH4 inv.RDBU
Blindagetoron
Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

DésignationABN inv. poss.
K1radial, sans blindage (IP40)●
Affectations des bornes
 K1
ConnexionBAS
GNDWH
(+) VccBN
AGN
BYE
NGY
A inv.RD
B inv.BK
N inv.VT
Blindagetoron
Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

DésignationABN inv. poss.
K1radial, sans blindage (IP40)●
Affectations des bornes
 K1
ConnexionADV
GNDWH
(+) VccBN
CH1GN
CH2YE
CH3GY
CH4GYPK
SETPK
CH1 inv.RD
CH2 inv.BK
CH3 inv.VT
CH4 inv.RDBU
Blindagetoron
Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

DésignationABN inv. poss.
SB8axial, 8-pôles, connecteur relié électriquement au boîtier codeur●
Affectations des bornes
SB8
 8-pôles
Schéma du connecteur
ConnexionBAS
GND1
(+) Vcc2
A3
B4
N5
A inv.6
B inv.7
N inv.8
Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

DésignationABN inv. poss.
SB12axial, 12-pôles, connecteur relié électriquement au boîtier codeur●
Affectations des bornes
SB12
 12-pôles
Schéma du connecteur
ConnexionADV
GND3
(+) Vcc1
CH14
CH26
CH38
CH411
SET5
CH1 inv.9
CH2 inv.7
CH3 inv.10
CH4 inv.12
n. c.2
Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

DésignationABN inv. poss.
SC8radial, 8-pôles, connecteur relié électriquement au boîtier codeur●
Affectations des bornes
SC8
 8-pôles
Schéma du connecteur
ConnexionBAS
GND1
(+) Vcc2
A3
B4
N5
A inv.6
B inv.7
N inv.8
Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

DésignationABN inv. poss.
SC12radial, 12-pôles, connecteur relié électriquement au boîtier codeur●
Affectations des bornes
SC12
 12-pôles
Schéma du connecteur
ConnexionADV
GND3
(+) Vcc1
CH14
CH26
CH38
CH411
SET5
CH1 inv.9
CH2 inv.7
CH3 inv.10
CH4 inv.12
n. c.2
configurable 1-16384 imp/tr
Tension de service VDC
4,75 - 32 VDC
Courant nominal
typ. 80 mA
Forme des signaux
rectangulaire
Connexion de sortie
configurable HTL, TTL (A,B,N + signaux inversés)
Canaux
AB, ABN, et signaux inversés
Sortie
Push-pull
Mise sous charge
max. 40 mA / canal
Niveau mA
pour 20 mA
Niveau H>
HTL : H > UB - 2,5 VDC; TTL : H > 2,5 VDC
Niveau L<
L < 2,5 VDC
Fréquence de sortie
HTL: max. 600 kHZ; TTL: max. 1 MHz
Protection de raccordement
non
Sortie d'alerte précoce
non
Tension de service VDC
4,75 - 32 VDC
Courant nominal
typ. 80 mA
Forme des signaux
rectangulaire
Connexion de sortie
configurable HTL, TTL; 4 canaux+inv.
Canaux
CH1, CH2, CH3, CH4, et signaux inversés, (ABN poss.)
Sortie
Push-pull
Mise sous charge
max. 40 mA / canal
Niveau mA
pour 20 mA
Niveau H>
HTL : H > UB - 2,5 VDC; TTL : H > 2,5 VDC
Niveau L<
L < 2,5 VDC
Fréquence de sortie
HTL: max. 600 kHZ; TTL: max. 1 MHz
Protection de raccordement
non
Sortie d'alerte précoce
non
Le codeur rotatif WDGN 36E est également disponible avec une longueur de câble supérieure à 2 m. La longueur de câble max. dépend de la tension de service et de la fréquence ; se reporter à 'Données techniques générales'
Lors de votre commande, merci de compléter le numéro de commande par un numéro à 3 chiffres qui indique la longueur en décimètres.
Exemple : 5 m longueur de câble = 050
General technical Data and safety instructions incremental encoders WDGN
General technical Data and safety instructions incremental encoders WDGN

Download (791 KB)
App Icon WACHENDORFF WDGN
Wachendorff App iOS encoder WDGN

QR-Code Wachendorff WDGN App IOS

external link Download Wachendorff App IOS Encoder WDGN

By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.

App Icon WACHENDORFF WDGN
Google Play Store Android - Wachendorff encoder App WDGN

QR-Wachendorff-WDGN-App-Adroid

external link Downloadlink Wachendorff App Android encoder WDGN

By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.

App Icon WACHENDORFF WDGN
AppGallery Huawei - Wachendorff App encoder WDGN

Wachendorff App Huawei Drehgeber WDGN

external link Downloadlink Wachendorff App Huawei Encoder WDGN

By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.

Manual WDGN App
Setup incremental encoder WDGN

NFC configurable via Wachendorff App (IOS, Android, Huawei)

Download (1.29 MB)
Configuration tool (Windows) for encoders WDGN
Configuration tool (Windows) for encoders WDGN

Download (414 MB)
Handout Configurable encoder WDGN

As simple and secure as contactless payment

Download (1.28 MB)
Kurzkatalog Drehgeber - Short catalogue encoders
Codeurs et systèmes de mesure

  • Codeurs incrémentaux et absolus
  • Systèmes Feedback moteur
  • Systèmes de mesure de déplacement
  • Recopie de mesures pour ascenceurs
  • Fabrication Allemande

Download (4.29 MB)
Délais de livraison et service
Délais de livraison et service

de Wachendorff Automation GmbH & Co. KG

Download (542 KB)
Montageanleitung WDGN
Instructions de montage codeur WDGN

Download (1.06 MB)
Whitepaper optisch und magnetisch Inkremental
Whitepaper


Comparison of optical and magnetic incremental encoders

Download (1.68 MB)
EU - Konformitätserklärung Inkremental-Drehimpulsgeber WDGN
EU declaration of conformity incremental encoder WDGN

Download (783 KB)
UKCA declaration of conformity incremental encoder WDGN
UKCA declaration of conformity incremental encoder WDGN

for Wachendorff Automation GmbH & Co. KG.

Download (349 KB)
UL Certificates for Wachendorff Automation Products 2014-03-28
UL Certificates

for Wachendorff Automation products.

Download (556 KB)
REACH regulation
REACH- and RoHS regulation of the EU

Information

Download (179 KB)
ISO Certificat DIN EN 9001:2015
ISO Certificat DIN EN 9001:2015

Download (405 KB)
NFC Desktop Reader
NFCUSBREADER

NFC Desktop Reader

for parameterizing all WDGN encoders via PC/notebook

Détails
Counter for incremental encoders, 1 MHz WDG553XDOM
WDG553XDOM

Compteur pour codeurs incrémentaux, 1 MHz

Compteur de position rapide et compteur différentiel
pour les signaux de codeurs incrémentaux

Détails
WDG012VGOM Verteiler Splitter
WDG012VGOM

Commutateur d’impulsions, répartiteur et séparateur

pour signaux de codeurs

Détails
KI867 Drehgeber Kabeldose
KI-8-67

Connecteur femelle (prise) KI-8-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB8 et SC8, 8-pôles, IP67

Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie.

Détails
KIA867 Drehgeber Kabeldose
KIA-8-67

Connecteur femelle (prise) KIA-8-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB8 et SC8, 8-pôles, IP67

Câble confectionné blindé avec boîtier de raccordement à angle,
blindage (écran) en saillie.

Détails
KI1267 Drehgeber Kabeldose
KI-12-67-ADV

Connecteur femelle (prise) KI-12-67-ADV :
Convient pour les NFC codeurs rotatifs WDGN configurable via NFC avec sortie prise capteur SB12 et SC12, 12-pôles, IP67

Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie.

Détails
KIA1267 Drehgeber Kabeldose
KIA-12-67-ADV

Connecteur femelle (prise) KIA-12-67-ADV :
Convient pour les codeurs rotatifs WDGN configurable via NFC avec sortie prise capteur SB12 et SC12, 12-pôles, IP67

Câble confectionné blindé avec boîtier de raccordement à angle,
blindage (écran) en saillie.

Détails
WDGDS10016
WDGDS10016

Support de couple WDGDS10016

pour tous les types de codeurs 36E avec diamètre l'arbre de Ø 6 mm.

Détails
WDGWA10M06 Drehgeber encoder Wellenadapter shaft adapter
WDGWA10M06

Adaptateur d'arbre M6 WDGWA10M06

pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M6.

Détails
WDGWA10M08 Drehgeber Wellenadapter
WDGWA10M08

Adaptateur d'arbre M8 WDGWA10M08

pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M8.

Détails
WDGWA10M10 Drehgeber Wellenadapter
WDGWA10M10

Adaptateur d'arbre M10 WDGWA10M10

pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M10.

Détails
WDGWA10M12 Drehgeber Wellenadapter
WDGWA10M12

Adaptateur d'arbre M12 WDGWA10M12

pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M12.

STEP file: external link​​​​​​​ WDGWA10M12.stp

Détails
WDGWA10M14 Drehgeber Wellenadapter
WDGWA10M14

Adaptateur d'arbre M14 WDGWA10M14

pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M14.

Détails
WDGWA10M16 Drehgeber Wellenadapter
WDGWA10M16

Adaptateur d'arbre M16 WDGWA10M16

pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M16.

STEP file: external link​​​​​​​ WDGWA10M16.stp

Détails
WDGWA10M20 Drehgeber Wellenadapter
WDGWA10M20

Adaptateur d'arbre M20 WDGWA10M20

pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M20.

Détails
distributors
For further information please contact our local distributor.
Here you find a list of our distributors worldwide
Vous souhaitez obtenir une offre ou souhaitez un rappel. Demande
up
Contact
Contact
Demande
