Codeur rotatif, incrémental,
Nombre d'impulsions : jusqu'à 16384 imp/tr,
Arbre creux terminal; boîtier : Ø 36 mm
Arbre creux terminal : Ø 12 mm, 14 mm ou 15 mm,
Ø 7, 8, 9.525 (3/8"), 10 mm via douille de réduction,

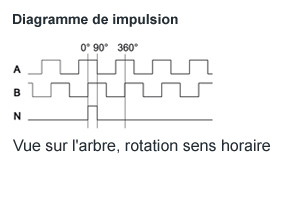

Forme des signaux : rectangulaire,
Sélectionnable : Réglage de l'impulsion zéro,
Sortie TTL/RS422 possible à 10-32 VDC,
Principe fonctionnel : magnétique.
- Grâce à une électronique de haute qualité, un nombre quelconque d'impulsions jusqu'à 16384
- Classe de protection IP67, à l'entrée de l'arbre IP65

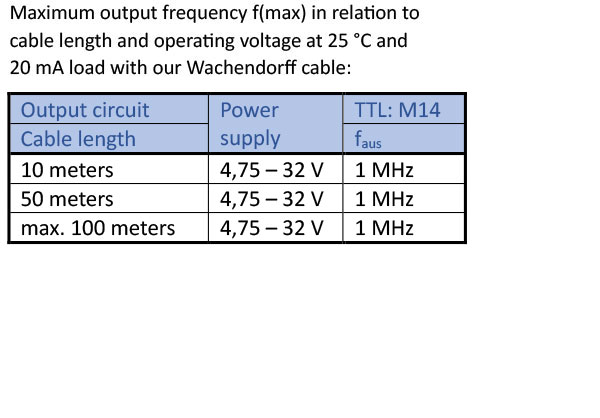

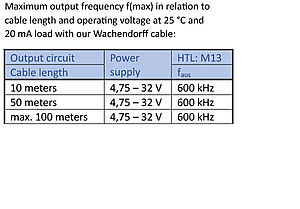

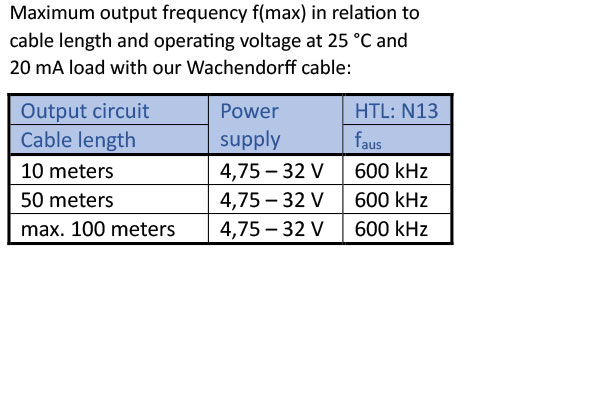

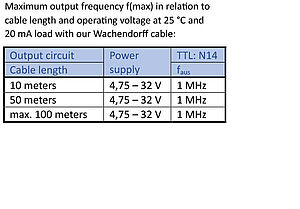

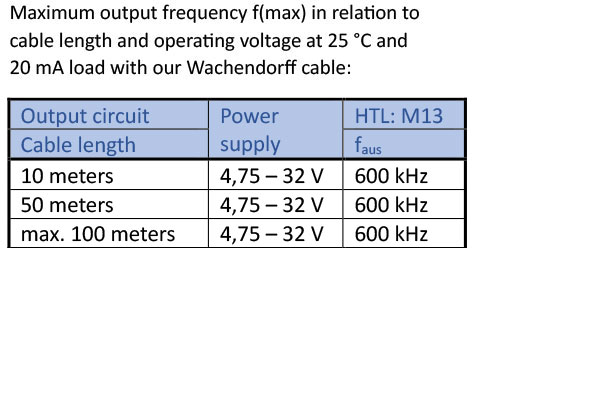

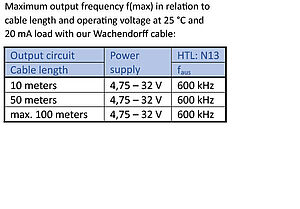

- Fréquence de sortie élevée jusqu'à 1 MHz
- Protection contre l'inversion de polarité et les courts-circuits de 4,75 VDC à 32 VDC
Information: via douille de réduction
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 14,5 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Information: via douille de réduction
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 14,5 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Information: via douille de réduction
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 14,5 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Information: via douille de réduction
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 14,5 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 14,5 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 14,5 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Profond.de pénétration min.: 10 mm
Profond. de pénétration max.: 14,5 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Consommation interne: typ. 80 mA
Fixer l'impulsion zéro :
Réglage : SET = +UB pour 2 s
Désactivé : SET = GND
Umwelt-Daten
ESD (DIN EN 61000-4-2):
8 kV
Burst (DIN EN 61000-4-4):
2 kV
Qui comprend EMC :
DIN EN 61000-6-2
DIN EN 61000-6-3
Vibration :
(DIN EN 60068-2-6)
50 m/s2 (10 Hz - 2000 Hz)
Choc :
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Electrial Safety:
DIN EN 61010-1 (VDE 0411-1) / IEC 61010-1 / UL 61010-1 / CSA C22.0 No 61010-1-12
Information sur les droits
Numéro de tarif douanier :
90318020
Pays d'origine :
Allemagne
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

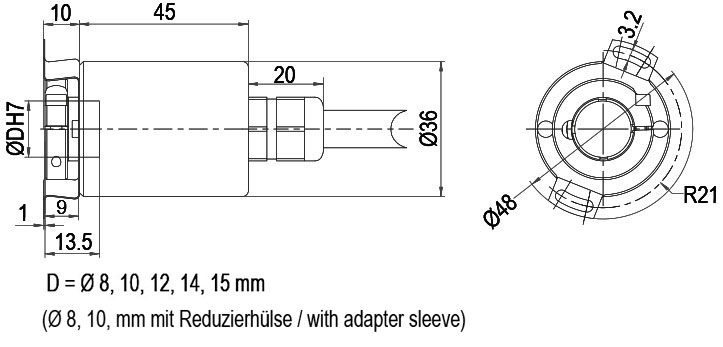

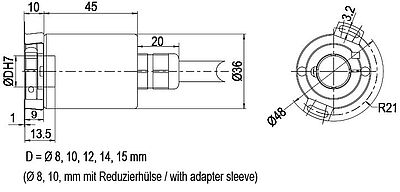

| Désignation | ABN inv. poss. | |
|---|---|---|
| L2 | axial, blindage relié électriquement au boîtier codeur | ● |
| L2 | L2 | |
| Connexion | M13, M14 | N13, N14 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| SET | PK | PK |
| A inv. | RD | - |
| B inv. | BK | - |
| N inv. | VT | - |
| Blindage | toron | toron |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

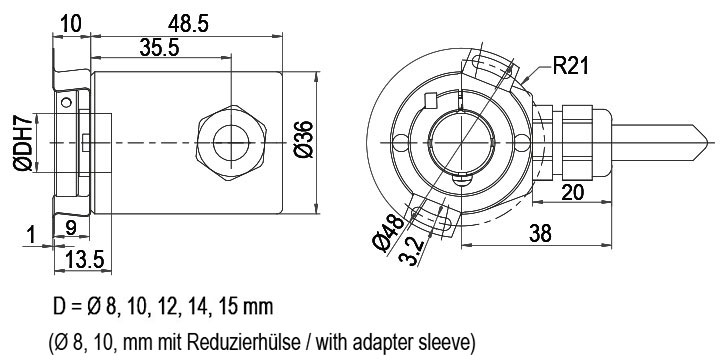

| Désignation | ABN inv. poss. | |
|---|---|---|
| L3 | radial, blindage relié électriquement au boîtier codeur | ● |
| L3 | L3 | |
| Connexion | M13, M14 | N13, N14 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| SET | PK | PK |
| A inv. | RD | - |
| B inv. | BK | - |
| N inv. | VT | - |
| Blindage | toron | toron |

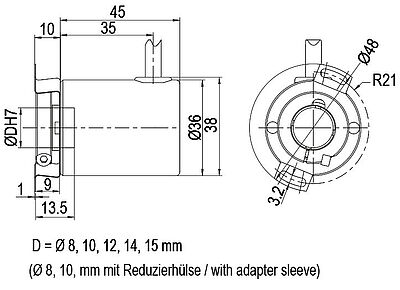

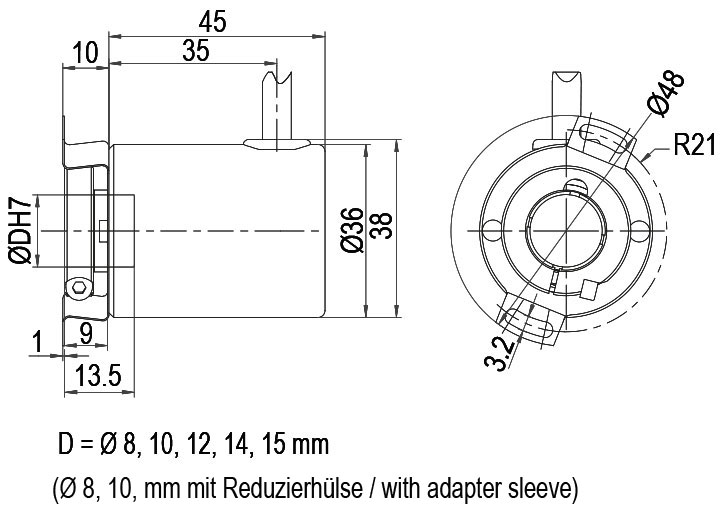

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|
| K1 | radial, sans blindage (IP40) | ● |
| K1 | K1 | |
| Connexion | M13, M14 | N13, N14 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| SET | PK | PK |
| A inv. | RD | - |
| B inv. | BK | - |
| N inv. | VT | - |
| Blindage | toron | toron |

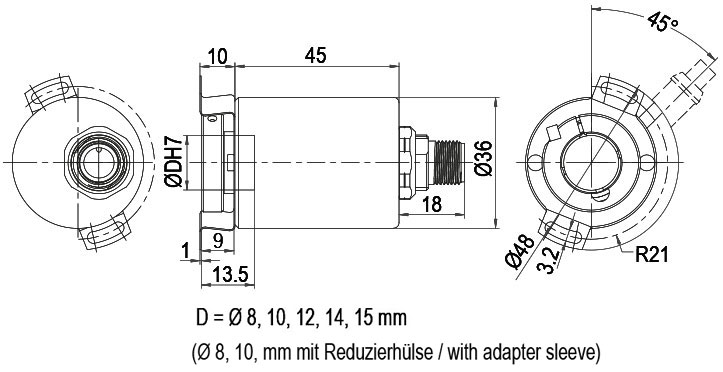

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|
| SB12 | axial, 12-pôles, connecteur relié électriquement au boîtier codeur | ● |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

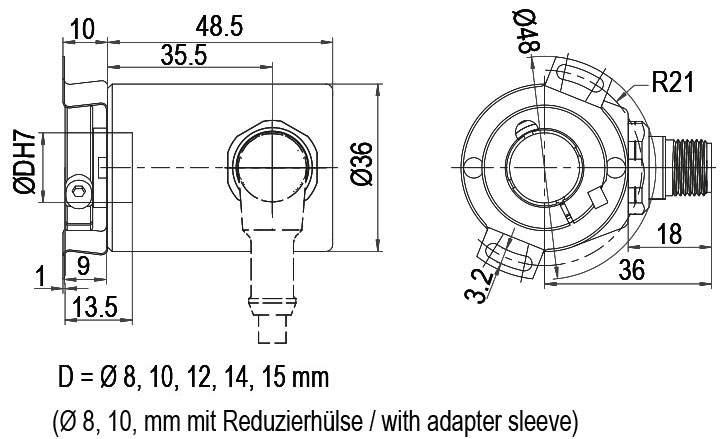

| Désignation | ABN inv. poss. | |
|---|---|---|
| SC12 | radial, 12-pôles, connecteur relié électriquement au boîtier codeur | ● |
1-16384 imp/tr
Le codeur rotatif WDGP 36E est également disponible avec une membrane d'égalisation de pression. Celle-ci empêche la pénétration de l'eau dans le boîtier du codeur rotatif en cas de forte humidité de l'air.
Indice de protection jusqu'à IP67, la plage de température et le brouillard salin sont préservés. Résistant aux produits chimiques et aux solvants selon DIN EN ISO2812-1.
Lors de votre commande, merci de compléter le numéro de commande par un numéro à 3 chiffres qui indique la longueur en décimètres.
Exemple : 5 m longueur de câble = 050
Connecteur femelle (prise) KI-12-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB12 et SC12, 12-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie.
Connecteur femelle (prise) KIA-12-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB12 et SC12, 12-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement à angle,
blindage (écran) en saillie.
Support de couple WDGDS10021
pour tous les types de codeurs 36E avec diamètre l'arbre de Ø 8 mm, Ø 10 mm, Ø 12 mm, Ø 14 mm, Ø 15 mm.
Adaptateur d'arbre M6 WDGWA10M06
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M6.
Adaptateur d'arbre M8 WDGWA10M08
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M8.
Adaptateur d'arbre M10 WDGWA10M10
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M10.
Adaptateur d'arbre M12 WDGWA10M12
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M12.
STEP file:
WDGWA10M12.stp
Adaptateur d'arbre M14 WDGWA10M14
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M14.
Adaptateur d'arbre M16 WDGWA10M16
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M16.
STEP file: WDGWA10M16.stp
Adaptateur d'arbre M20 WDGWA10M20
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M20.
