Codeur rotatif, incrémental,
Nombre d'impulsions : jusqu'à 16384 imp/tr,
Arbre creux terminal; boîtier : Ø 58 mm
Arbre creux terminal : Ø 12 mm, 14 mm ou 15 mm,
Ø 6, 6.35 (1/4''), 7, 8, 9.525 mm (3/8''), 10 mm via douille de réduction,
Forme des signaux : rectangulaire,
Sélectionnable : Réglage de l'impulsion zéro,
Sortie TTL/RS422 possible à 10-32 VDC,
Principe fonctionnel : magnétique.
- Grâce à une électronique de haute qualité, un nombre quelconque d'impulsions jusqu'à 16384
- Classe de protection IP67, à l'entrée de l'arbre IP65
- Fréquence de sortie élevée jusqu'à 1 MHz
- Protection contre l'inversion de polarité et les courts-circuits de 4,75 VDC à 32 VDC
Information: via douille de réduction
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Information: via douille de réduction
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Information: via douille de réduction
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Information: via douille de réduction
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Information: via douille de réduction
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Information: via douille de réduction
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Consommation interne: typ. 80 mA
Fixer l'impulsion zéro :
Réglage : SET = +UB pour 2 s
Désactivé : SET = GND
Umwelt-Daten
ESD (DIN EN 61000-4-2):
8 kV
Burst (DIN EN 61000-4-4):
2 kV
Qui comprend EMC :
DIN EN 61000-6-2
DIN EN 61000-6-3
Vibration :
(DIN EN 60068-2-6)
50 m/s2 (10 Hz - 2000 Hz)
Choc :
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Electrial Safety:
DIN EN 61010-1 (VDE 0411-1) / IEC 61010-1 / UL 61010-1 / CSA C22.0 No 61010-1-12
Information sur les droits
Numéro de tarif douanier :
90318020
Pays d'origine :
Allemagne
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|

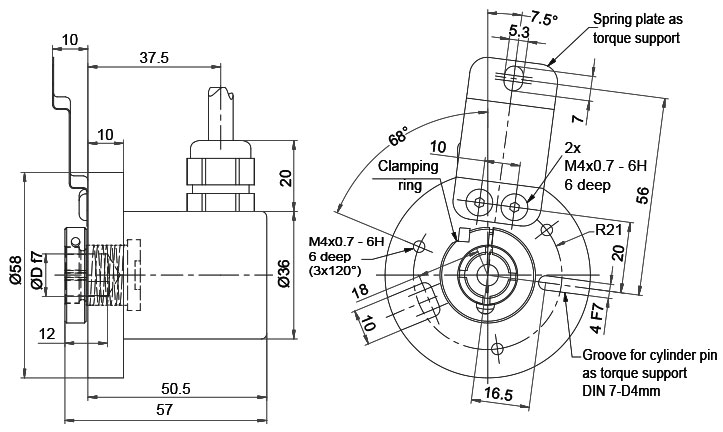

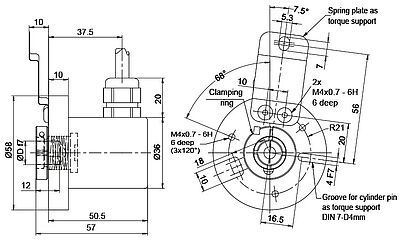

| L3 | radial, blindage relié électriquement au boîtier codeur | ● |
| L3 | L3 | |
| Connexion | M13, M14 | N13, N14 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| SET | PK | PK |
| A inv. | RD | - |
| B inv. | BK | - |
| N inv. | VT | - |
| Blindage | toron | toron |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|
| SC12 | radial, 12-pôles, connecteur relié électriquement au boîtier codeur | ● |
1-16384 imp/tr
Lors de votre commande, merci de compléter le numéro de commande par un numéro à 3 chiffres qui indique la longueur en décimètres.
Exemple : 5 m longueur de câble = 050
Connecteur femelle (prise) KI-12-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB12 et SC12, 12-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie.
Connecteur femelle (prise) KIA-12-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB12 et SC12, 12-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement à angle,
blindage (écran) en saillie.
Support de couple WDGDS10001
pour tous les types de codeurs à arbre creux (traversant) et arbre creux terminal.
Par défaut, tous les codeurs arbre creux (traversant) et arbre creux terminal,
(sauf 36E,100G) inclus dans le nombre requis.
Support de couple WDGDS10004
pour tous les types de codeurs à arbre creux (traversant) et arbre creux terminal.
(sauf 36E, 100G).
Support de couple WDGDS10007
pour tous les types de codeurs à arbre creux (traversant) et arbre creux terminal.
(sauf 36E, 100G)
Support de couple WDGDS10008
pour tous les types de codeurs à arbre creux (traversant) et arbre creux terminal.
(sauf 36E, 100G)
Support de couple WDGDS10009
pour tous les types de codeurs à arbre creux (traversant) et arbre creux terminal. (sauf 36E, 100G)
Support de couple WDGDS10012
pour tous les types de codeurs à arbre creux (traversant) et arbre creux terminal. (sauf 36E, 100G)
Support de couple WDGDS10020
pour tous les types de codeurs à arbre creux (traversant) et arbre creux terminal. (sauf 36E, 40E, WDG 100G)
Pièces d'accouplement plastique WDGDS10005
Convient pour codeurs rotatifs incrémentaux WDGI 58H, WDGI 58E
et codeurs absolus WDGA 58E
(CANopen, CANopen LIFT, CAN SAE J199, SSI, RS485).
Adaptateur d'arbre M6 WDGWA10M06
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M6.
Adaptateur d'arbre M8 WDGWA10M08
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M8.
Adaptateur d'arbre M10 WDGWA10M10
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M10.
Adaptateur d'arbre M12 WDGWA10M12
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M12.
STEP file:
WDGWA10M12.stp
Adaptateur d'arbre M14 WDGWA10M14
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M14.
Adaptateur d'arbre M16 WDGWA10M16
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M16.
STEP file: WDGWA10M16.stp
Adaptateur d'arbre M20 WDGWA10M20
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M20.
Douilles de réduction pour arbre creux Ø 12 mm
pour codeurs à arbre creux (traversant) WDGI 58H et
codeurs à arbre creux terminal WDGI 58E, WDGA 58E, WDGP 58E.
