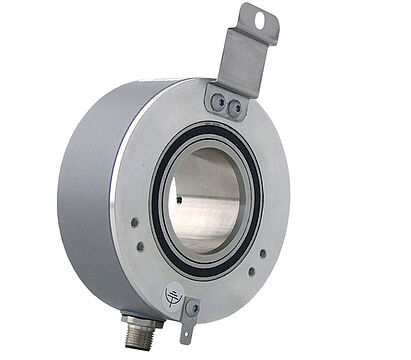

Codeur rotatif, incrémental,
Nombre d'impulsions : jusqu'à 20.480 imp/tr,

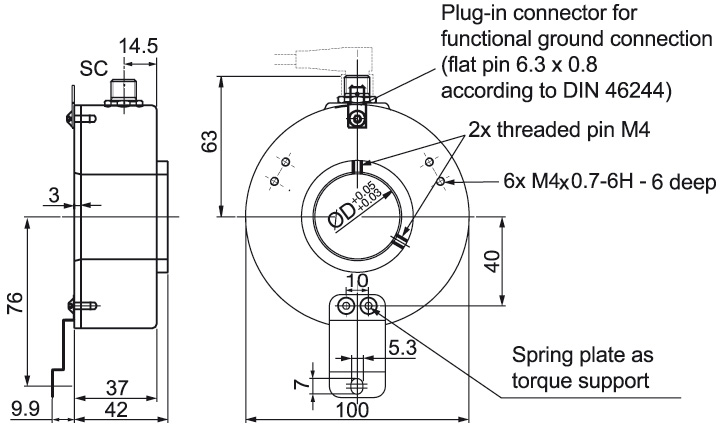

Arbre creux (traversant); boîtier : Ø 100 mm
Arbre : Ø 25, 28, 30, 32, 38, 40, 42, 45 mm,
Degré de protection IP55 intégral,

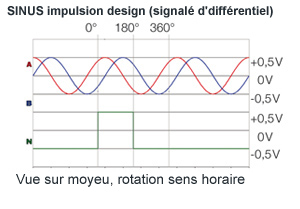

Forme des signaux : Rectangulaire ou sinus/cosinus,
Principe fonctionnel : optique.
- Codeur à arbre creux robuste et extrêmement plat
- Pour un montage sur moteurs haute performance
- Arbre creux traversant avec perçage 45 mm
- Protection totale de raccordement pour 10 VDC jusqu'à 30 VDC
- Montage facile
- Degré de protection élevé IP54
- jusqu'à 20.480 imp/tr
- Optionnel : -40 °C à +80 °C,
Degré de protection IP55 intégral

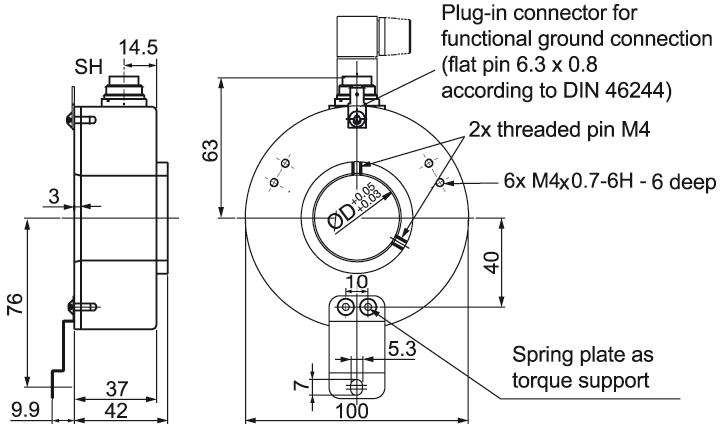

Longueur de l'arbre: L : 42 mm
Profond.de pénétration min.: 52 mm
Charge rad. max. sur l'arbre: 200 N
Charge ax. max. sur l'arbre: 100 N
Longueur de l'arbre: L : 42 mm
Profond.de pénétration min.: 52 mm
Charge rad. max. sur l'arbre: 200 N
Charge ax. max. sur l'arbre: 100 N
Longueur de l'arbre: L : 42 mm
Profond.de pénétration min.: 52 mm
Charge rad. max. sur l'arbre: 200 N
Charge ax. max. sur l'arbre: 100 N
Longueur de l'arbre: L : 42 mm
Profond.de pénétration min.: 52 mm
Charge rad. max. sur l'arbre: 200 N
Charge ax. max. sur l'arbre: 100 N
Longueur de l'arbre: L : 42 mm
Profond.de pénétration min.: 52 mm
Charge rad. max. sur l'arbre: 200 N
Charge ax. max. sur l'arbre: 100 N
Longueur de l'arbre: L : 42 mm
Profond.de pénétration min.: 52 mm
Charge rad. max. sur l'arbre: 200 N
Charge ax. max. sur l'arbre: 100 N
Longueur de l'arbre: L : 42 mm
Profond.de pénétration min.: 52 mm
Charge rad. max. sur l'arbre: 200 N
Charge ax. max. sur l'arbre: 100 N
Longueur de l'arbre: L : 42 mm
Profond.de pénétration min.: 52 mm
Charge rad. max. sur l'arbre: 200 N
Charge ax. max. sur l'arbre: 100 N

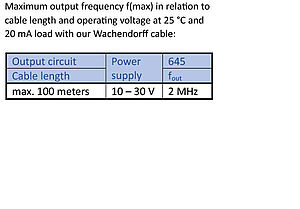

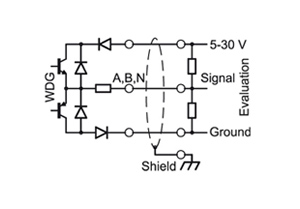

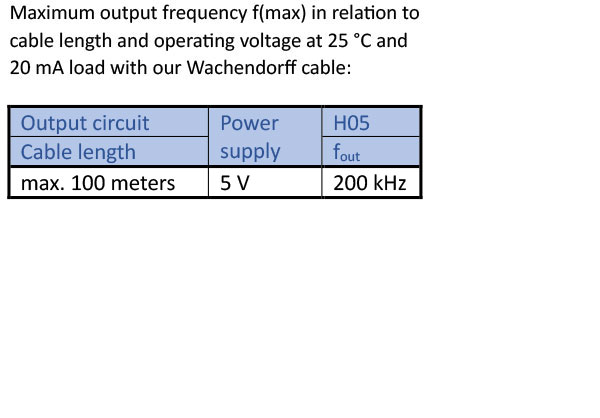

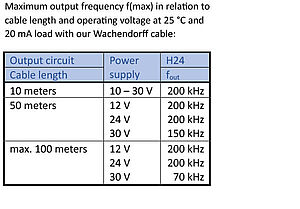

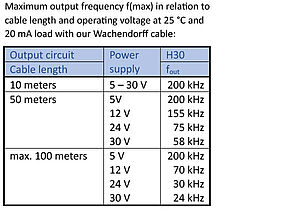

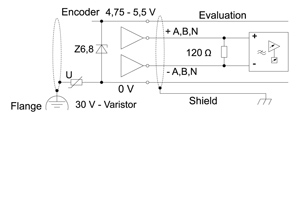

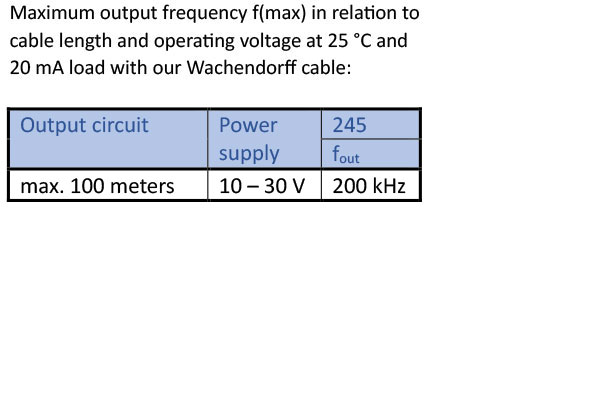

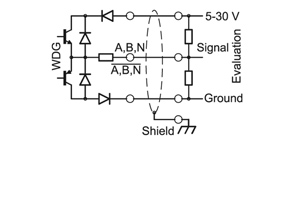

Consommation interne: typ. 100 mA
Consommation interne: typ. 70 mA
Consommation interne: typ. 100 mA
Données environnementales
ESD (DIN EN 61000-4-2):
8 kV
Burst (DIN EN 61000-4-4):
2 kV
Qui comprend EMC:
DIN EN 61000-6-2
DIN EN 61000-6-3
Vibration :
(DIN EN 60068-2-6)
50 m/s2 (10 Hz à 2000 Hz)
Choc :
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Electrial Safety :
selon la norme DIN VDE 0160
Information sur les droits
Numéro de tarif douanier :
90318020
Pays d'origine :
Allemagne
1 Vpp Sin/Cos : -10 °C à +70 °C
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|

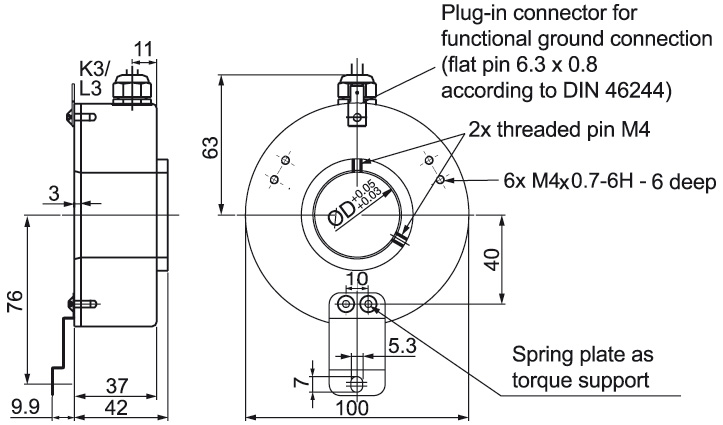

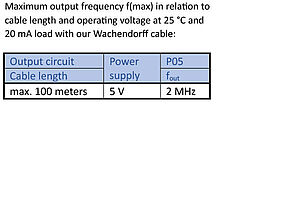

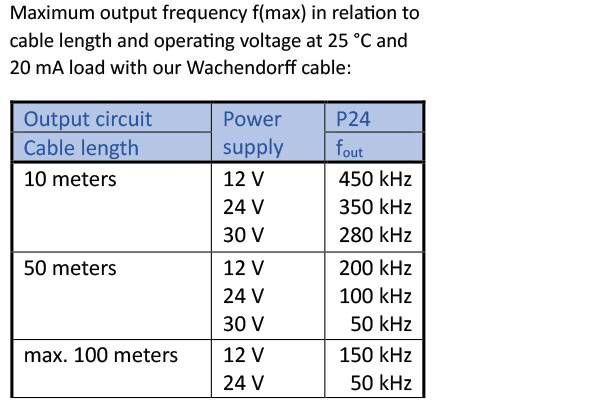

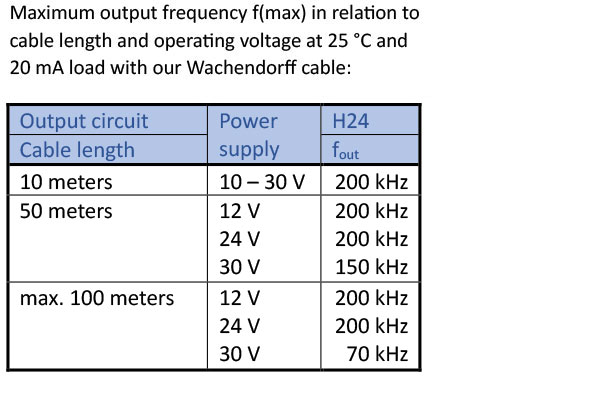

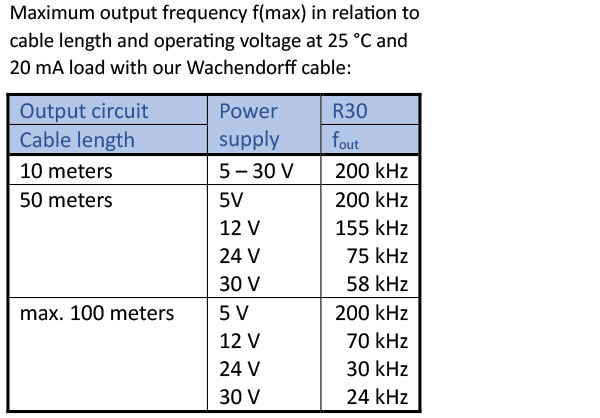

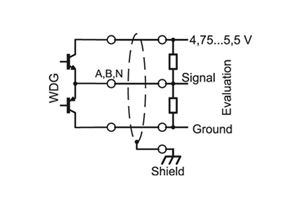

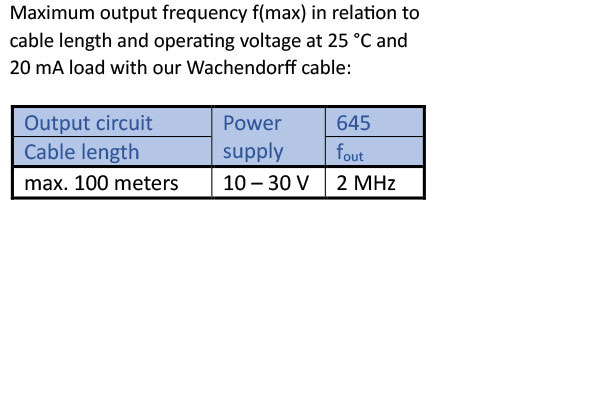

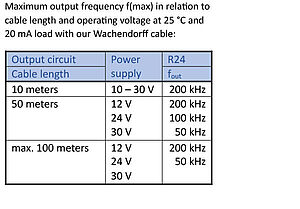

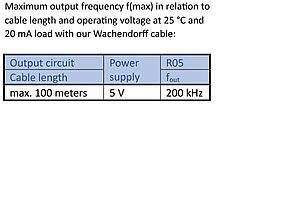

| K3 | radial, sans blindage | ● |
| L3 | radial, blindage relié électriquement au boîtier codeur | ● |
| K3, L3 | K3, L3 | L3 | |
| Connexion | F05, H05, F24, H24, H30 | P05, R05, P24, R24, 245, 645, R30 | SIN |
| GND | WH | WH | WH |
| (+) Vcc | BN | BN | BN |
| A | GN | GN | GN |
| B | YE | YE | GY |
| N | GY | GY | BK |
| - | - | - | - |
| A inv. | - | RD | YE |
| B inv. | - | BK, (BU á ACA) | PK |
| N inv. | - | VT | VT |
| Blindage | toron | toron | toron |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|
| SH5 | radial, 5-pôles, connecteur relié électriquement au boîtier codeur | - |
| SH6 | radial, 6-pôles, connecteur relié électriquement au boîtier codeur | - |
| SH8 | radial, 8-pôles, connecteur relié électriquement au boîtier codeur | ● |

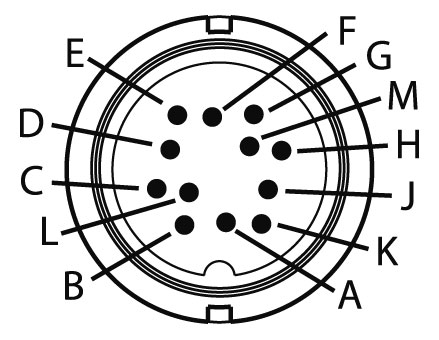

| SH12 | radial, 12-pôles, connecteur relié électriquement au boîtier codeur | ● |
| SH5 | SH6 | SH8 | SH8 | SH12 | SH12 | |
| 5-pôles | 6-pôles | 8-pôles | 8-pôles | 12-pôles | 12-pôles | |

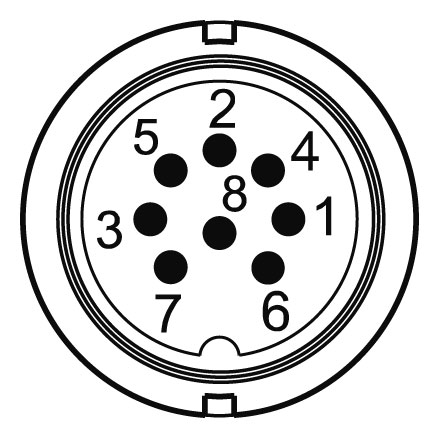

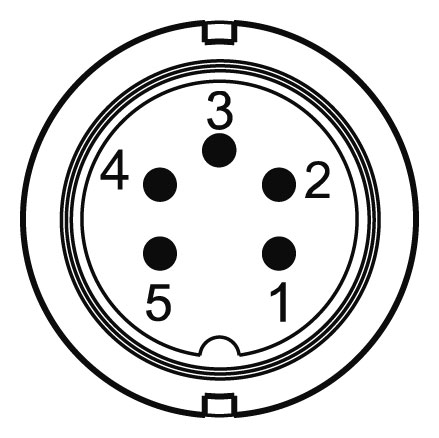

| Schéma du connecteur |
|
|
|
|
|
|
| Connexion | F05, H05, F24, H24, H30 | F05, H05, F24, H24, H30 | P05, R05, P24, R24, R30, 245, 645 | SIN | P05, R05, P24, R24, 245, 645, R30 | SIN |
| GND | 1 | 6 | 1 | 1 | K, L | K, L |
| (+) Vcc | 2 | 1 | 2 | 2 | M, B | M, B |
| A | 3 | 2 | 3 | 3 | E | E |
| B | 4 | 4 | 4 | 4 | H | H |
| N | 5 | 3 | 5 | 5 | C | C |
| - | - | - | - | - | - | - |
| A inv. | - | - | 6 | 6 | F | F |
| B inv. | - | - | 7 | 7 | A | A |
| N inv. | - | - | 8 | 8 | D | D |
| n. c. | - | 5 | - | - | G, J | G, J |
| Blindage | - | - | - | - | - | - |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|

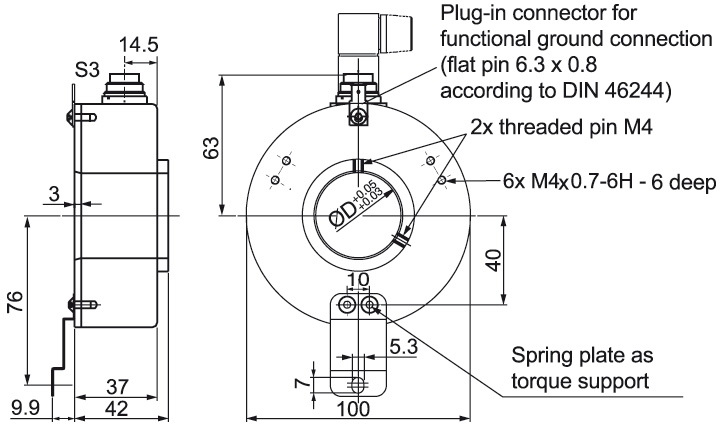

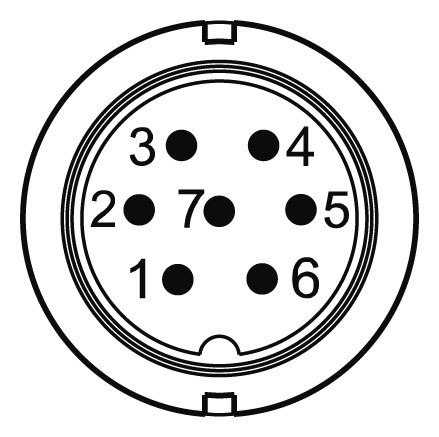

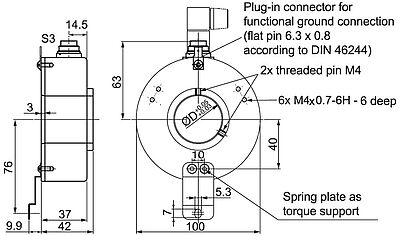

| S3 | radial, 7-pôles, connecteur relié électriquement au boîtier codeur | - |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|

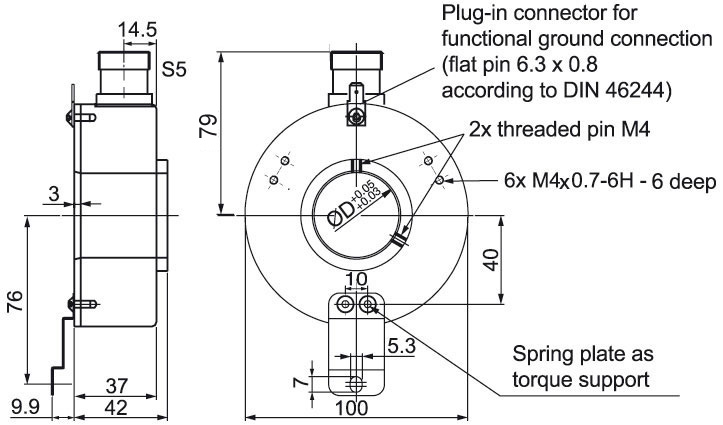

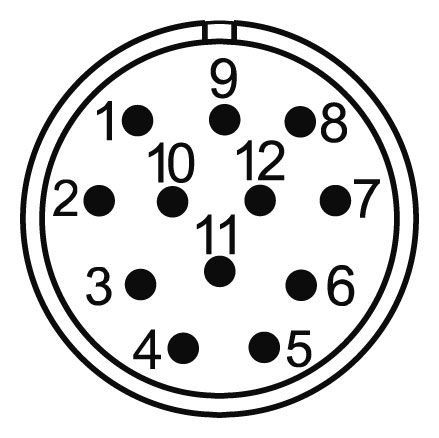

| S5 | radial, 12-pôles, connecteur relié électriquement au boîtier codeur | ● |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|

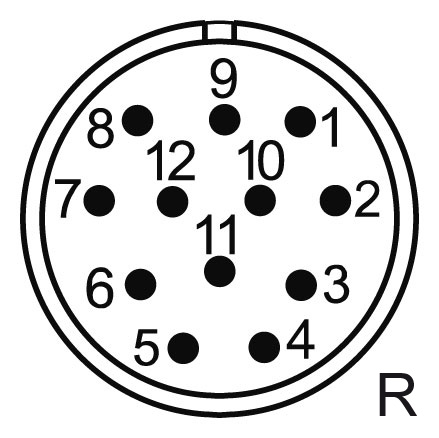

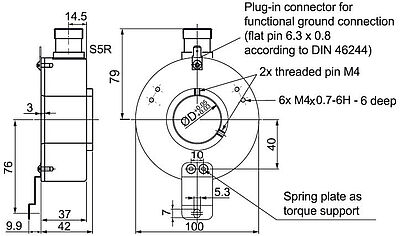

| S5R | radial, 12-pôles, connecteur relié électriquement au boîtier codeur | ● |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|

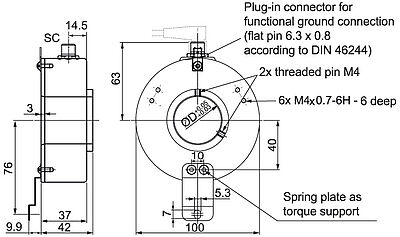

| SC4 | radial, 4-pôles, connecteur relié électriquement au boîtier codeur | - |
| SC5 | radial, 5-pôles, connecteur relié électriquement au boîtier codeur | - |
| SC8 | radial, 8-pôles, connecteur relié électriquement au boîtier codeur | ● |
| SC12 | radial, 12-pôles, connecteur relié électriquement au boîtier codeur | ● |
| SC4 | SC5 | SC8 | SC8 | SC12 | |
| 4-pôles | 5-pôles | 8-pôles | 8-pôles | 12-pôles | |

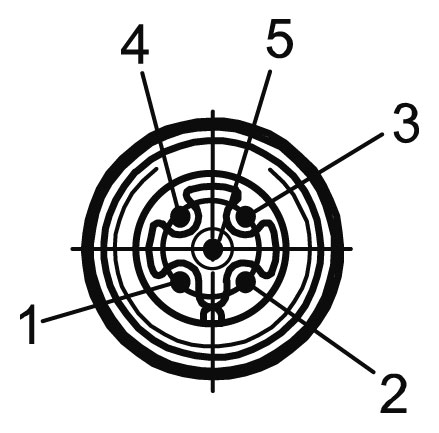

| Schéma du connecteur |
|
|
|
|
|
| Connexion | F05, H05, F24, H24, H30 | F05, H05, F24, H24, H30 | P05, R05, P24, R24, R30, 245, 645 | SIN | P05, R05, P24, R24, 245, 645, R30 |
| GND | 3 | 3 | 1 | 1 | 3 |
| (+) Vcc | 1 | 1 | 2 | 2 | 1 |
| A | 2 | 4 | 3 | 3 | 4 |
| B | 4 | 2 | 4 | 5 | 6 |
| N | - | 5 | 5 | 7 | 8 |
| - | - | - | - | - | - |
| A inv. | - | - | 6 | 4 | 9 |
| B inv. | - | - | 7 | 6 | 7 |
| N inv. | - | - | 8 | 8 | 10 |
| n. c. | - | - | - | - | 2, 5, 11, 12 |
| Blindage | - | - | - | - | - |

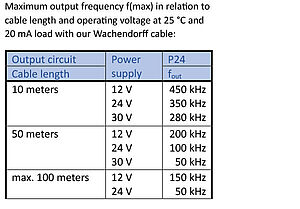

jusqu'à 2500 imp/tr
jusqu'à 5000 imp/tr
8192 jusqu'à 20480 imp/tr
1024, 2048 imp/tr
| Vitesse de fonctionnement max.: | 1500 tr/min. |
| Charge sur arbre admissible, axiale: | 100 N |
| Charge sur arbre admissible, radiale: | 120 N |
| Nombre d'impulsions max.: | 20480 imp/tr |
| Couple de démarrage: | env. 5 Ncm en température ambiante |
Lors de votre commande, merci de compléter le numéro de commande par un numéro à 3 chiffres qui indique la longueur en décimètres.
Exemple : 5 m longueur de câble = 050
- Robust and extremly flat
- Simply assembly
- High protection level up to IP55
- Up to 20,480 PPR
Download (1.15 MB)
- Digital shaft copying
- Installation kits
- Encoders
- Made in Germany
Download (3.25 MB)
- Codeurs incrémentaux et absolus
- Systèmes Feedback moteur
- Systèmes de mesure de déplacement
- Recopie de mesures pour ascenceurs
- Fabrication Allemande
Download (4.29 MB)
The future of steel production with smart sensor technology.
Download (1.51 MB)
Connecteur femelle (prise) KI-4-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB4 et SC4, 4-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie.
Connecteur femelle (prise) KIA-4-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB4 et SC4, 4-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement à angle,
blindage (écran) en saillie.
Connecteur femelle (prise) KI-5-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB5 et SC5, 5-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie.
Connecteur femelle (prise) KIA-5-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB5 et SC5, 5-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement à angle,
blindage (écran) en saillie.
Connecteur femelle (prise) KD-5-40 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 5-pôles, IP40
Boîtier de raccordement droit ou câbles confectionnés avec boîtier de raccordement droit.
Avec taraudage M16 x 0.75
Connecteur femelle (prise) KD-5-67 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 5-pôles, IP67
Boîtier de raccordement droit ou câbles confectionnés avec boîtier de raccordement droit.
Avec taraudage M16 x 0.75.
Connecteur femelle (prise) KDA-6-67 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 6-pôles, IP67
Boîtier de raccordement à angle ou
câbles confectionnés avec boîtier de raccordement à angle.
Connecteur femelle (prise) KD-7-40 :
Convient pour les codeurs rotatifs avec sortie connecteur S2/S3, 7-pôles, IP40
Boîtier de raccordement droit ou
câbles confectionnés avec boîtier de raccordement droit.
Avec taraudage M16 x 0.75
Connecteur femelle (prise) KDA-7-40 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 7-pôles, IP40
Boîtier de raccordement à angle ou
câbles confectionnés avec boîtier de raccordement à angle.
Avec taraudage M16 x 0.75
Connecteur femelle (prise) KD-7-67 :
Convient pour les codeurs rotatifs avec sortie connecteur S2/S3, 7-pôles, IP67
Boîtier de raccordement droit ou
câbles confectionnés avec boîtier de raccordement droit.
Avec taraudage M16 x 0.75
Connecteur femelle (prise) KDA-7-67 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 7-pôles, IP67
Boîtier de raccordement à angle ou
câbles confectionnés avec boîtier de raccordement à angle.
Avec taraudage M16 x 0.75
Connecteur femelle (prise) KI-8-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB8 et SC8, 8-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie.
Connecteur femelle (prise) KIA-8-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB8 et SC8, 8-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement à angle,
blindage (écran) en saillie.
Connecteur femelle (prise) KD-8-40 :
Convient pour les codeurs rotatifs avec sortie connecteur S2/S3, 8-pôles, IP40
Boîtier de raccordement droit ou
câbles confectionnés avec boîtier de raccordement droit.
Connecteur femelle (prise) KD-8-67 :
Convient pour les codeurs rotatifs avec sortie connecteur S2/S3, 8-pôles, IP67
Boîtier de raccordement droit ou
câbles confectionnés avec boîtier de raccordement droit.
Connecteur femelle (prise) KDA-8-67 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 8-pôles, IP67
Boîtier de raccordement à angle ou
câbles confectionnés avec boîtier de raccordement à angle.
Avec taraudage M16 x 0.75
Connecteur femelle (prise) KDA-8-67-S :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 8-pôles, IP67
Boîtier de raccordement à angle, blindage (écran) possible ou
câbles confectionnés avec boîtier de raccordement à angle, blindé de bout en bout.
Connecteur femelle (prise) KD-12-67 :
Convient pour les codeurs rotatifs avec sortie connecteur S4/S5, S4R/S5R, 12-pôles, IP67
Boîtier de raccordement droit ou
câbles confectionnés avec boîtier de raccordement droit.
Sens horaire ou anti-horaire.
Connecteur femelle (prise) KDA-12-67:
Convient pour les codeurs rotatifs avec sortie connecteur S4/S5, S4R/S5R, 12-pôles, IP67
Boîtier de raccordement à angle ou
câbles confectionnés avec boîtier de raccordement à angle.
Sens horaire ou anti-horaire.
Insert femelle avec montage au choix.
Connecteur femelle (prise) KD-SH12-67 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 12-pôles, IP67
Boîtier de raccordement droit ou
câbles confectionnés avec boîtier de raccordement droit.
Connecteur femelle (prise) KD-8-40-15-S-DIZ :
Pour convertisseurs de fréquence : Emotron
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 15-pôles, 2-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Connecteur femelle (prise) KD-8-40-15-S-RST :
Pour convertisseurs de fréquence : RST
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 15-pôles, 2-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Connecteur femelle (prise) KD-8-40-15-S-SDR :
Pour commande : Schindler MX
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 15-pôles, 2-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Connecteur femelle (prise) KD-8-40-15-S-CTF:
Pour convertisseurs de fréquence : Control Techniques
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 15-pôles, 3-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Connecteur femelle (prise) KD-8-40-15-S-KEB :
Pour convertisseurs de fréquence : KEB
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 15-pôles, 3-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Connecteur femelle (prise) KD-8-40-15-S-LOH :
Pour convertisseurs de fréquence : Flender Loher Type: Dynavert L
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 15-pôles, 3-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Connecteur femelle (prise) KD-8-40-15-S-LIF :
Pour convertisseurs de fréquence : Liftequip
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 9-pôles, 2-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Connecteur femelle (prise) KD-8-40-15-S-ZIL:
Pour convertisseurs de fréquence : Ziehl-Abegg
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 9-pôles, 2-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Support de couple WDGDS10001
pour tous les types de codeurs à arbre creux (traversant) et arbre creux terminal.
Par défaut, tous les codeurs arbre creux (traversant) et arbre creux terminal,
(sauf 36E,100G) inclus dans le nombre requis.
Support de couple WDGDS10004
pour tous les types de codeurs à arbre creux (traversant) et arbre creux terminal.
(sauf 36E, 100G).
Support de couple WDGDS10007
pour tous les types de codeurs à arbre creux (traversant) et arbre creux terminal.
(sauf 36E, 100G)
Support de couple WDGDS10008
pour tous les types de codeurs à arbre creux (traversant) et arbre creux terminal.
(sauf 36E, 100G)
Support de couple WDGDS10009
pour tous les types de codeurs à arbre creux (traversant) et arbre creux terminal. (sauf 36E, 100G)
Support de couple WDGDS10012
pour tous les types de codeurs à arbre creux (traversant) et arbre creux terminal. (sauf 36E, 100G)
Support de couple WDGDS10011
pour tous les types de codeurs à arbre creux (traversant) et arbre creux terminal. (sauf 36E, 100G)
Support de couple WDGDS10020
pour tous les types de codeurs à arbre creux (traversant) et arbre creux terminal. (sauf 36E, 40E, WDG 100G)
Douilles de réduction pour arbre creux Ø 38 mm
pour codeurs à arbre creux (traversant) WDG 100H et WDG 100G
Here you find a list of our distributors worldwide
up
Contact
Demande
