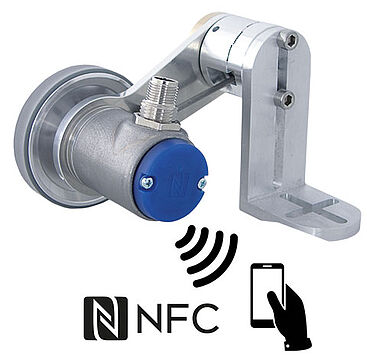

• Ultra compact system with new spring-loaded arm, including configurable encoder WDGN 36A and 150 mm or 200 mm measuring wheel
• Pulses per revolution 1 ppr up to 16384 ppr and output circuit TTL/HTL via NFC configurable
• Jusqu‘à 0,01 mm/impulsion pour des résultats de mesure extrêmement précis
• Convient à diverses qualités de surface
• Plots anti-vibrations
• Pression d‘appui – facilement ajustable grâce à un système de réglage centralisé intelligent
• Installation conviviale grâce à l’équerre de fixation prémontée

Avec notre système de mesure LMSCA32-WDGN, nous vous livrons un système complet parfaitement harmonisé, pré-monté.

Résolution WDGN 36A 1 ppr up to 16384 ppr free selectable, configurable via NFC
Calculation examples with Measuring systems LMSxxxKH, LMSxxxKG, LMSxxxNG:
Measuring wheel U (200 mm) : ppr encoder = xx mm/pulse
Example: 200 : 2000 = 0.1 mm/pulse (10 pulses/mm)

Measuring system LMSxxxGR:
Measuring wheel U (150 mm) : ppr encoder = xx mm/imp
Example: 150 : 1500 = 0.1 mm/imp (10 imp/mm)

Tension de service/Consommation interne :
4,75 VDC jusqu'à 32 VDC : max. 80 mA

Connexion de sortie :
TTL, HTL via NFC configurable

Canaux :
ABN et signaux inversés

Accessories :
Convient pour les codeurs rotatifs avec sortie prise capteur SC8, 8-pôles, IP67.
Câble confectionné blindé avec boîtier de raccordement, blindage (écran) en saillie,
  KI867 droit
  KIA867 à angle


Tension de précontrainte :  0 N à 20 N pas 5 N

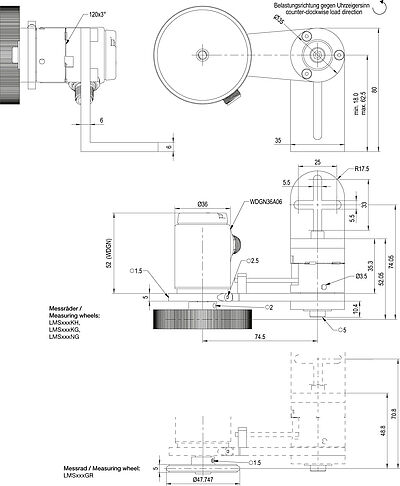

Longueur de mesure : 74,5 mm

Pression d’appui : réglable, système d’encliquetage avec pas de 3 ° (correspond à 5 N)

Matériau : aluminium

Roues de mesure Ø = 200 mm

LMSCA32-WDGN-BAS-KH avec roue de mesure MR200KH:
Surface de revêtement : plastique (Hytrel, lisse)
Domaines d'application : Plastique, surfaces peintes, papier, carton, bois, métal, textiles.

LMSCA32-WDGN-BAS-KG avec roue de mesure MR200KG:
Surface de revêtement : plastique (Hytrel, strié)
Domaines d'application : Plastique, surfaces peintes, papier, carton, bois, métal, textiles.

LMSCA32-WDGN-BAS-NG avec roue de mesure MR200NG:
Surface de revêtement : plastique (caoutchouc à picot)
Domaines d'application : Textiles.

Roue de mesure Ø = 150 mm

LMSCA32-WDGN-BAS-GR avec roue de mesure MR200GR :
Finition de surface : plastique (joint torique, caoutchouc, lisse)
Domaines d'application : Bois, métal, bandes transporteuses, papier, textiles.

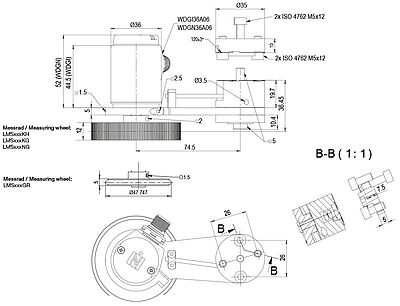

Le système de mesure de la longueur est également disponible sans support de montage.
Numéro de commande : LMSCA22-WDGN-BAS-zz
