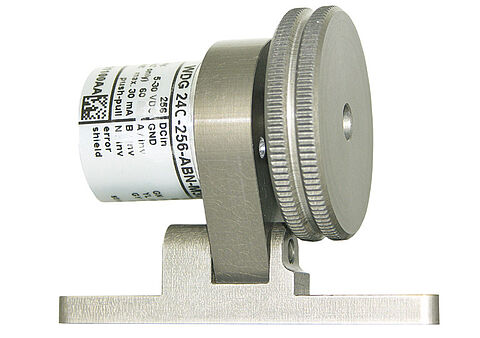

Système de mesure de longueurs compact
pour parcours ou vitesse LMS24
avec codeur rotatif à arbre plein WDG24C,
Bras à ressort et roue de mesure
Surfaces d'application : carton, plastiques mous, textiles, bois, caoutchouc.
Système de mesure se compose de :
Codeur rotatif WDG 24C
Roue de mesure MRD40GR06
Bras à ressort WDGFS10000
Téléchargement STEP-fichier :LMS24.stp
Codeur rotatif, incrémental, magnétique, WDG 24C
Arbe plein,
Bride synchro : Ø 24 mm
Arbe : Ø 6 mm
Degré de protection : jusqu'à IP67 intégral
Nombres d'impulsions max. : bis 1024 imp/tr
Forme des signaux : rectangulaire.
Autres informations codeur rotatif : WDG 24C
Bras à ressort WDGFS10000
Roue de mesure MRD40GR06
Ø 40 mm
Examples for industrial counters:
Compact preset counter and tachometer CUB5
8 digit display
36 mm x 72 mm
display of position, rotation-speed, flow-rate
optional relais output cards
Download (1.08 MB)
