• Jusqu‘à 0,008 mm/impulsion pour des résultats de mesure extrêmement précis
• Convient à diverses qualités de surface
• Plots anti-vibrations
• Pression d‘appui – facilement ajustable grâce à un système de réglage centralisé intelligent
• Installation conviviale grâce à l’équerre de fixation prémontée

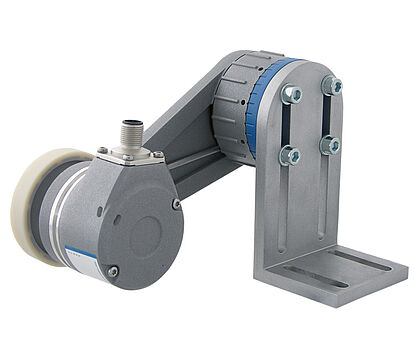

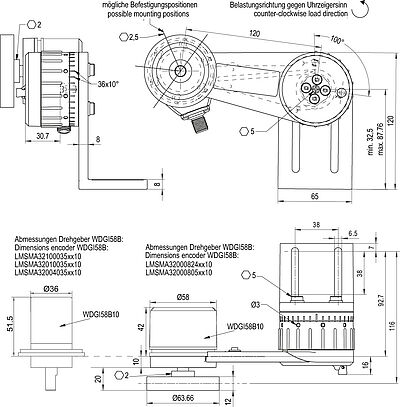

Avec notre système de mesure LMSMA32, nous vous livrons un système complet parfaitement harmonisé, pré-monté.

Résolution WDGI 58B10 avec :
200 imp/tr : 1 imp/mm = 1.0 mm/imp
2000 imp/tr : 10 imp/mm = 0.1 mm/imp
5000 imp/tr : 25 imp/mm = 0.04 mm/imp
25000 imp/tr : 125 imp/mm = 0.008 mm/imp

200 ppr: 1 pulse/mm = 25.4 pulses/inch
2000 ppr: 10 pulses/mm = 254 pulses/inch
5000 ppr: 25 pulses/mm = 635 pulses/inch
25000 ppr: 125 pulses/mm = 3175 pulses/inch

Tension de service/Consommation interne :
4.75 VDC  jusqu'à 30 VDC: max. 40 mA
4,75 VDC jusqu'à 5,5 VDC : max. 100 mA
10 VDC jusqu'à 30 VDC : max. 100 mA

Connexion de sortie :
HTL (TTL à 5 VDC),
HTL,
TTL

Canaux :
ABN et signaux inversés

Accessories :
Convient pour les codeurs rotatifs avec sortie prise capteur SC8, 8-pôles, IP67.
Câble confectionné blindé avec boîtier de raccordement, blindage (écran) en saillie,
 KI867 droit
 KIA867 à angle


Tension de précontrainte :  0 N à 30 N pas 5 N

Longueur de mesure : 120 mm

Dispositif de verrouillage : bras à ressort à l’état initial 100 ° (bras à ressort sans contrainte de charge)

Pression d’appui : réglable, système d’encliquetage avec pas de 10 ° (correspond à 5 N)

Matériau : aluminium moulé sous pression

Roues de mesure Ø = 200 mm

LMSMA32-xxxx-yy-KH avec roue de mesure MR200KH:
Surface de revêtement : plastique (Hytrel, lisse)
Domaines d'application : Plastique, surfaces peintes, papier, carton, bois, métal, textiles.

LMSMA32-xxxx-yy-KG avec roue de mesure MR200KG:
Surface de revêtement : plastique (Hytrel, strié)
Domaines d'application : Plastique, surfaces peintes, papier, carton, bois, métal, textiles.

LMSMA32-xxxx-yy-KR avec roue de mesure MR200KR:
Surface de revêtement : Aluminium (moletage croisé)
Domaines d'application : Carton, bois, textiles.

LMSMA32-xxxx-yy-NG avec roue de mesure MR200NG:
Surface de revêtement : plastique (caoutchouc à picot)
Domaines d'application : Textiles.

LMSMA32-xxxx-yy-GR avec roue de mesure MR200GR:
Suurface de revêtement : Joint torique de 3,5 mm de large, matériau NBR70
Domaines d'application : Bois, surfaces vernies, papier, matières plastiques.

Le système de mesure de la longueur est également disponible sans support de montage.
Numéro de commande : LMSMA22-xxxx-yy-zz
