Wachendorff Automation codeur rotatif configurable via Smartphone (NFC)

WDGN 58E

Codeur rotatif configurable via Smartphone (NFC)
incrémental,
Arbre creux terminal; boîtier : Ø 58 mm

Arbre creux terminal : Ø 12 mm, 14 mm ou 15 mm;
Ø 6, 6.35 (1/4''), 7, 8, 9.525 mm (3/8''), 10 mm via douille de réduction;
Nombre d'impulsions : jusqu'à 16384 imp/tr configurable via NFC,
HTL/TTL configurable via NFC
Forme des signaux : rectangulaire,
Principe fonctionnel : magnétique.

Fiche technique General technical Data and safety instructions incremental encoders WDGN (PDF 791 kB)

Illustration similar

Données produit

Points forts

Grâce à une électronique de haute qualité, un nombre quelconque d'impulsions jusqu'à 16384 configurable via NFC
HTL/TTL configurable via NFC
Classe de protection IP67, à l'entrée de l'arbre IP65
Fréquence de sortie élevée jusqu'à 1 MHz
Protection contre l'inversion de polarité et les courts-circuits de 4,75 VDC à 32 VDC

Détails produit

Bride

Arbre creux terminal

Nombre d'impulsions (imp/tr)

1 imp/tr jusqu'à 16384 imp/tr

Boîtier

Ø 58 mm

Acier inoxydable, NFC cover: Thermoplastic polyamide

Arbre

Ø 6 mm
Information: via douille de réduction
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N

Ø 6,35 mm
Information: via douille de réduction
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N

Ø 7 mm
Information: via douille de réduction
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N

Ø 8 mm
Information: via douille de réduction
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N

Ø 9,525 mm
Information: via douille de réduction
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N

Ø 10 mm
Information: via douille de réduction
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N

Ø 12 mm
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N

Ø 14 mm
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N

Ø 15 mm
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N

Vitesse de fonctionnement max.

6000 tr/min.

Principe fonctionnel

magnétique

Connexion de sortie

HTL

HTL, inversée

TTL

TTL, RS422 compatible, inv.

Fréquence de sortie

HTL jusqu'à 16384 imp/tr, max. 600 kHz

TTL jusqu'à 16384 imp/tr, max. 1 MHz

Tension de service

4,75 VDC jusqu'à 32 VDC
Consommation interne: typ. 80 mA

Nullimpuls setzen:

Setzen: SET = +UB für 2 s
Deaktiviert: SET = GND

Configurable via NFC :

BASIC: (BAS)

Canaux :

ABN et signaux inversés

HTL / TTL

sélectionnable librement

Impulsions / tour :

1 imp/tr jusqu'à 16384 imp/tr sélectionnable librement

Advanced (ADV):

Canaux :

4 canaux configurables + signaux inversés (ABN possible)

HTL / TTL :

sélectionnable librement

Impulsions / tour :

1 imp/tr jusqu'à 16384 imp/tr sélectionnable librement

Nombre d'impulsions pour chaque canal :

sélectionnable individuellement

Fixer l'impulsion zéro :

oui

Largeur et position de l'impulsion :

Largeur et position réglables

Données environnementales

Noise immunity :

ESD (DIN EN 61000-4-2):

8 kV

EMC:
(DIN EN 61000-4-3):

10 V/m

Burst (DIN EN 61000-4-4):

2 kV

High frequency fields
(DIN EN 61000-4-6):

10 V

Surge (DIN EN 61000-4-5):

2 kV

Radio interference:

selon la norme DIN EN 55011

NFC:

EMC:

selon la norme ETSI EN 301 489

RED:

selon la norme ETSI EN 300 330

Electrical safety:

DIN EN 61010-1 (VDE 0411-1) / IEC 61010-1 / UL 61010-1 / CSA C22.0 No 61010-1-12

Vibration :
(DIN EN 60068-2-6)

300 m/s² (10 Hz up to 2000 Hz)

Shock:
(DIN EN 60068-2-27)

1000 m/s² (6 ms)

Information sur les droits

Numéro de tarif douanier :

90318020

Pays d'origine :

Allemagne

Température de travail

Sortie connecteur : -40 °C à +85 °C, sortie câble : -20 °C à +80 °C

Protection

Boîtier : IP65, IP67; à l'entrée de l'arbre : IP65

Dessins + fichiers STEP

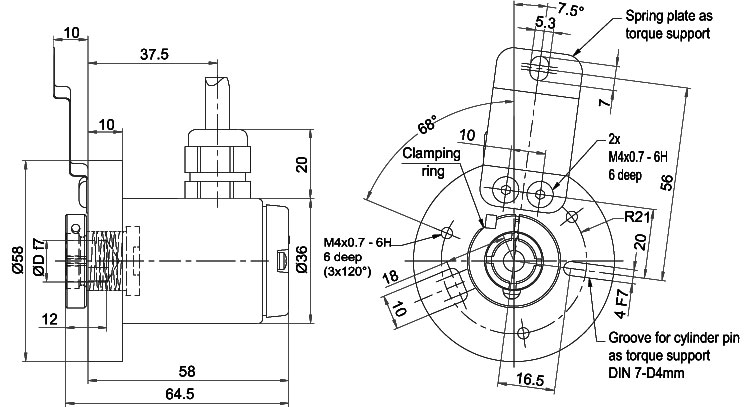

Raccord de câble L3 radial avec câble 2 m (BAS)

Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

Désignation		ABN inv. poss.
L3	radial, blindage relié électriquement au boîtier codeur	●

Affectations des bornes

	L3
Connexion	BAS
GND	WH
(+) Vcc	BN
A	GN
B	YE
N	GY
A inv.	RD
B inv.	BK
N inv.	VT
Blindage	toron

Raccord de câble L3 radial avec câble 2 m (ADV)

Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

Désignation		ABN inv. poss.
L3	radial, blindage relié électriquement au boîtier codeur	●

Affectations des bornes

	L3
Connexion	ADV
GND	WH
(+) Vcc	BN
CH1	GN
CH2	YE
CH3	GY
CH4	GYPK
SET	PK
CH1 inv.	RD
CH2 inv.	BK
CH3 inv.	VT
CH4 inv.	RDBU
Blindage	toron

Prise capteur (M12x1) SC radial, 8-pôles (BAS)

Prise capteur (M12x1) SC radial, 8-, 12-pôles

Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

Désignation		ABN inv. poss.
SC8	radial, 8-pôles, connecteur relié électriquement au boîtier codeur	●

Affectations des bornes

	SC8
	8-pôles
Schéma du connecteur
Connexion	BAS
GND	1
(+) Vcc	2
A	3
B	4
N	5
A inv.	6
B inv.	7
N inv.	8

Prise capteur (M12x1) SC radial, 12-pôles (ADV)

Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

Désignation		ABN inv. poss.
SC12	radial, 12-pôles, connecteur relié électriquement au boîtier codeur	●

Affectations des bornes

	SC12
	12-pôles
Schéma du connecteur
Connexion	ADV
GND	3
(+) Vcc	1
CH1	4
CH2	6
CH3	8
CH4	11
SET	5
CH1 inv.	9
CH2 inv.	7
CH3 inv.	10
CH4 inv.	12
n. c.	2

Connexions de sortie

configurable 1-16384 imp/tr

BAS: 4,75 - 32 VDC, configurable HTL, TTL (A,B,N + signaux inversés),

Tension de service VDC

4,75 - 32 VDC

Courant nominal

typ. 80 mA

Forme des signaux

rectangulaire

Connexion de sortie

configurable HTL, TTL (A,B,N + signaux inversés)

Canaux

AB, ABN, et signaux inversés

Sortie

Push-pull

Mise sous charge

max. 40 mA / canal

Niveau mA

pour 20 mA

Niveau H>

HTL : H > UB - 2,5 VDC; TTL : H > 2,5 VDC

Niveau L<

L < 2,5 VDC

Fréquence de sortie

HTL: max. 600 kHZ; TTL: max. 1 MHz

Protection de raccordement

non

Sortie d'alerte précoce

non

ADV: 4,75 - 32 VDC, configurable HTL, TTL; 4 canaux+inv.,

Tension de service VDC

4,75 - 32 VDC

Courant nominal

typ. 80 mA

Forme des signaux

rectangulaire

Connexion de sortie

configurable HTL, TTL; 4 canaux+inv.

Canaux

CH1, CH2, CH3, CH4, et signaux inversés, (ABN poss.)

Sortie

Push-pull

Mise sous charge

max. 40 mA / canal

Niveau mA

pour 20 mA

Niveau H>

HTL : H > UB - 2,5 VDC; TTL : H > 2,5 VDC

Niveau L<

L < 2,5 VDC

Fréquence de sortie

HTL: max. 600 kHZ; TTL: max. 1 MHz

Protection de raccordement

non

Sortie d'alerte précoce

non

Options

XXX = décimètres: Longueur de câble

Le codeur rotatif WDGN 58E est également disponible avec une longueur de câble supérieure à 2 m. La longueur de câble max. dépend de la tension de service et de la fréquence ; se reporter à 'Données techniques générales'
Lors de votre commande, merci de compléter le numéro de commande par un numéro à 3 chiffres qui indique la longueur en décimètres.
Exemple : 5 m longueur de câble = 050
