Codeur rotatif absolu IO-Link WDGA 58E : Wachendorff The Encoder Experts

WDGA 58E IO-Link

Codeur rotatif absolu IO-Link WDGA 58E,
Arbre creux terminal; boîtier : Ø 58 mm

16/43-bit monotour/multitours;
Arbre creux terminal : Ø 12 mm, 14 mm ou 15 mm;
Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm via douille de réduction;
Profil de l'appareil Smart Sensor Profile (SSP);
Code binaire

Fiche technique General technical Data and safety instructions absolute encoders WDGA IO-Link (PDF 585 kB)

Illustration similar

Données produit

Points forts

EnDra^®: sans maintenance et respectueuse de l'environnement
IO-Link, monotour/multitours
Profil de l'appareil pour codeur rotatif Smart Sensor Profile (SSP)
Monotour/multitours (max. 16 bit / 43 bit)
Technologie novatrice avec processeur 32 bits
Surveillance de la tension d'alimentation
Commutateur à came pour la position et la vitesse avec hystérésis

Détails produit

Bride

Arbre creux terminal

Boîtier

Ø 58 mm

Aluminium coulé sous pression, revêtement par poudre; blindage magnétique intégré

Résolution

Résolution monotour

65.536 pas / 360° (16 bits)

Résolution multitours

jusqu'à 32 bits avec haute précision de valeur jusqu'à 43 bits.

Arbre

Ø 6 mm
Information: via douille de réduction
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N

Ø 6,35 mm [Ø 1/4"] Order No: 2Z
Information: via douille de réduction
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N

Ø 7 mm
Information: via douille de réduction
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N

Ø 8 mm
Information: via douille de réduction
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N

Ø 9,525 mm [Ø 3/8"] Order No: 4Z
Information: via douille de réduction
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N

Ø 10 mm
Information: via douille de réduction
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N

Ø 12 mm
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N

Ø 14 mm
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N

Ø 15 mm
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N

Vitesse de fonctionnement max.

6000 tr/min.

Tension de service

18 VDC jusqu'à 30 VDC
Consommation interne: typ. 30 mA
Puissance absorbée: max. 0,6 W

Principe fonctionnel

magnétique

Température de travail

-40 °C à +85 °C

Température de stockage

-40 °C à +100 °C

Protection

Boîtier : IP65, IP67; à l'entrée de l'arbre : IP65

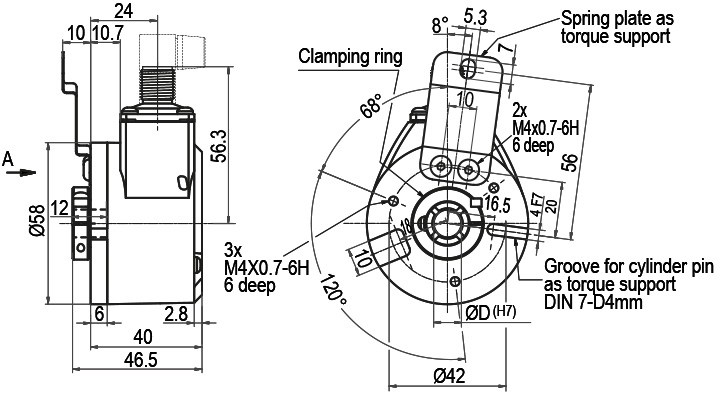

Dessins + fichiers STEP

Connecteur, M12x1 IC5, 5-pôles

Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

Désignation
IC5	radial, 5-pôles, blindage relié électriquement au boîtier codeur

Affectations des bornes


L+	1
L-	3
C/Q	4
I	2
n. c.	5

Téléchargements

Données techniques générales

General technical Data and safety instructions absolute encoders WDGA IO-Link

Download (585 KB)

Informations (Flyer / Handouts)

Absolute encoders IO-Link

Simply smart !

Download (2.05 MB)

Handout Absolute encoders WDGA

Absolute encoders with flange Ø 36 mm / Ø 58 mm
Single-/Multiturn (16/43 bit)
Ground-breaking technology 32 Bit processor
Very high shaft loading, IP67
EnDra^® Multiturn technology: No gears, no battery
QuattroMag^®Singleturn technology: High precision +/- 0,0878°

Download (1.33 MB)

Kurzkatalog Drehgeber - Short catalogue encoders

Codeurs et systèmes de mesure

Codeurs incrémentaux et absolus
Systèmes Feedback moteur
Systèmes de mesure de déplacement
Recopie de mesures pour ascenceurs
Fabrication Allemande

Download (4.27 MB)

Rapports d'application

Innovation and progress:

The future of steel production with smart sensor technology.

Download (1.51 MB)

Delivery times and service

Délais de livraison et service

de Wachendorff Automation GmbH & Co. KG

Download (538 KB)

Manuel d'utilisation

Manual WDGA IO-Link

Rev. 1.04

Download (1.25 MB)

Instructions de montage

WDGA IO-Link Montageanleitung / Assembly instructions

Instructions de montage codeur absolus WDGA IO-Link

Download (840 KB)

Logiciel

EDS file

IODD file for encoder absolute WDGA IO-Link

By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.

Software download IODD

Certificats et règlements

EU declaration of conformity absolute encoder WDGA IO-Link

for Wachendorff Automation GmbH & Co. KG.

Download (608 KB)

UKCA declaration of conformity absolute encoder WDGA IO-Link

for Wachendorff Automation GmbH & Co. KG.

Download (724 KB)

UL Certificates

for Wachendorff Automation products.

Download (556 KB)

REACH- and RoHS regulation of the EU

Information

Download (179 KB)

ISO Certificat DIN EN 9001:2015

Download (405 KB)

Accessoires

Support de couple

WDGDS10001

Support de couple WDGDS10001

pour tous les types de codeurs à arbre creux (traversant) et arbre creux terminal.
Par défaut, tous les codeurs arbre creux (traversant) et arbre creux terminal,
(sauf 36E,100G) inclus dans le nombre requis.
