Wachendorff Automation codeur rotatif : absolu, magnétique, SSI, résistant à l'acides et aux lessives alcalines, WDGA 58V

WDGA 58V SSI

Codeur rotatif absolu SSI WDGA 58V,
Particulièrement pour le secteur alimentaire
Résistant à l'acides et aux lessives alcalines
Nettoyage à haute pression/à la vapeur
Arbre plein, bride de serrage;
Boîtier : Ø 58 mm

16/43-bit monotour/multitours;
Arbre plein : Ø 10 mm;
Code : binaire ou gray

Fiche technique General technical data absolute encoders SSI (PDF 607 kB)

Illustration similar

Données produit

Points forts

Test du brouillard salin DIN EN 60068-2-11
Degré de protection : IP67 + IP69K,
(nettoyage à haute pression/ nettoyage à la vapeur)
Technologie Multitours EnDra^® :
sans maintenance et respectueuse de l'environnement
Version compacte et robuste pour l'industrie
Interface : SSI (interface série synchrone)
Code : binaire ou gray
Mise à zéro possible
Sens de comptage modifiable
EMC : EN 61000-6-2, EN 61000-6-3

Détails produit

Bride

Bride de serrage

Boîtier

Ø 58 mm

Acier inoxydable V4A

Résolution

Résolution monotour

jusqu'à 65.536 pas /360° (16 bits)

Résolution multitours

jusqu'à 43 bits.

Arbre

Ø 10 mm
Longueur de l'arbre: L : 18 mm
Charge rad. max. sur l'arbre: 100 N
Charge ax. max. sur l'arbre: 100 N

Vitesse de fonctionnement max.

3600 tr/min.

Tension de service

4,75 VDC jusqu'à 32 VDC
Consommation interne: typ. 50 mA
Puissance absorbée: max. 0,5 W

4,75 VDC jusqu'à 5,5 VDC
Consommation interne: typ. 80 mA
Puissance absorbée: max. 0,44 W

Principe fonctionnel

magnétique

Température de travail

-20 °C à +80 °C

Température de stockage

-20 °C à +80 °C

Protection

IP67+IP69K intégrale

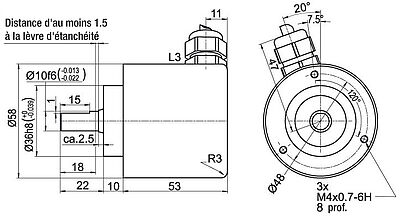

Dessins + fichiers STEP

Raccord de câble L3 radial avec câble 2 m

Visionneuse STEP / Fichiers STEP:

WDGA58V10xxxxL3.stp

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

Désignation
L3	radial, blindage relié électriquement au boîtier codeur

Affectations des bornes

GND	OG
(+) Vcc	BN
SSI CLK+	GN
SSI CLK-	YE
SSI DATA+	GY
SSI DATA-	PK
PRESET	BU
DIR	RD
blindage	boîtier

Téléchargements

Données techniques générales

General technical Data and safety instructions absolute encoders WDGA SSI

Download (607 KB)

Informations (Flyer / Handouts)

Handout Absolute encoders WDGA

Absolute encoders with flange Ø 36 mm / Ø 58 mm
Single-/Multiturn (16/43 bit)
Ground-breaking technology 32 Bit processor
Very high shaft loading, IP67
EnDra^® Multiturn technology: No gears, no battery
QuattroMag^®Singleturn technology: High precision +/- 0,0878°

Download (1.33 MB)

Kurzkatalog Drehgeber - Short catalogue encoders

Codeurs et systèmes de mesure

Codeurs incrémentaux et absolus
Systèmes Feedback moteur
Systèmes de mesure de déplacement
Recopie de mesures pour ascenceurs
Fabrication Allemande

Download (4.29 MB)

Rapports d'application

Innovation and progress:

The future of steel production with smart sensor technology.

Download (1.51 MB)

The HALT-Test

Download (1.23 MB)

Delivery times and service

Délais de livraison et service

de Wachendorff Automation GmbH & Co. KG

Download (542 KB)

Instructions de montage

Instructions de montage codeur absolus WDGA SSI

Download (913 KB)

Technical Notes

Technical Note WDGA SSI Basics

deutsch

Download (359 KB)

Technical Note WDGA SSI Basics

english

Download (460 KB)

Certificats et règlements

ECOLAB - Certificate of the tested resistance of material

against the detergent and desinfectants P3-topactive DES, P3-topax 19, P3-topax 56, P3-topax 66 and P3-topax 91, as well as demineralised water as zero value.

Download (110 KB)
