Codeur rotatif absolu IO-Link WDGA 58S,
Test du brouillard salin conformément à la norme DIN EN 60068-2-11
Nettoyage à haute pression/ nettoyage à la vapeur
Résistant à l'acides et aux lessives alcalines

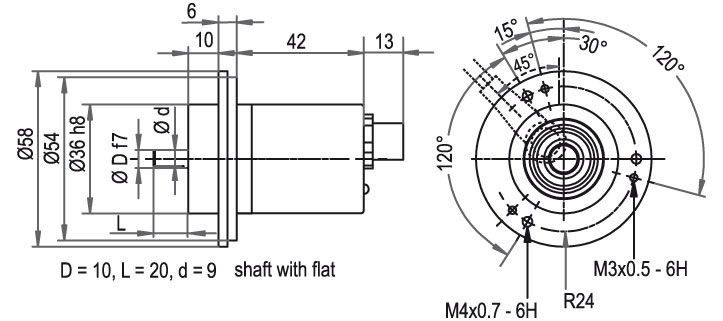

Arbre plein, bride de serrage;
Boîtier : Ø 58 mm
16/43-bit monotour/multitours;
Arbre plein : Ø 10 mm;
Profil de l'appareil Smart Sensor Profile (SSP);
Code binaire
- Test du brouillard salin DIN EN 60068-2-11 passé avec succès
- Degré de protection : IP67 + IP69K, (nettoyage à haute pression/nettoyage à la vapeur)
- EnDra®: sans maintenance et respectueuse de l'environnement
- IO-Link, monotour/multitours
- Profil de l'appareil pour codeur rotatif Smart Sensor Profile (SSP)
- Monotour/multitours (max. 16 bit / 43 bit)
- Technologie novatrice avec processeur 32 bits
- LED couleur pour l'affichage de l'état de fonctionnement et des messages d'erreur
- Surveillance de la tension d'alimentation
- Commutateur à came pour la position et la vitesse avec hystérésis
65.536 pas / 360° (16 bits)
Résolution multitoursjusqu'à 32 bits avec haute précision de valeur jusqu'à 43 bits.
Longueur de l'arbre: L : 18 mm
Charge rad. max. sur l'arbre: 100 N
Charge ax. max. sur l'arbre: 100 N
Consommation interne: typ. 30 mA
Puissance absorbée: max. 0,6 W
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | |
|---|---|
| IB5 | axial, 5-pôles, blindage relié électriquement au boîtier codeur |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | |
|---|---|
| IC5 | radial, 5-pôles, blindage relié électriquement au boîtier codeur |
