Codeur rotatif, incrémental,
Nombre d'impulsions : jusqu'à 16384 imp/tr,
Arbre creux terminal; boîtier : Ø 58 mm
Arbre : Ø 12 mm, 14 mm, 15 mm;
Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm via douille de réduction;
Degré de protection IP67, à l'entrée de l'arbre IP65,
Forme des signaux : Rectangulaire,
Principe fonctionnel : magnétique.
- Codeur à arbre creux standard et robuste pour l'industrie
- Excellente sécurité mécanique et électrique
- Degré de protection IP67, à l'entrée de l'arbre IP65, sécurité anti-parasites
- Optionnel : -40 °C à +85 °C,
Membrane d'égalisation de pression
Information: via douille de réduction
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Information: via douille de réduction
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Information: via douille de réduction
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Information: via douille de réduction
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Information: via douille de réduction
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Information: via douille de réduction
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Longueur de l'arbre: L : 12 mm
Profond.de pénétration min.: 11 mm
Profond. de pénétration max.: 15 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Consommation interne: typ. 40 mA
Données environnementales
ESD (DIN EN 61000-4-2):
8 kV
Burst (DIN EN 61000-4-4):
2 kV
Qui comprend EMC:
DIN EN 61000-6-2
DIN EN 61000-6-3
Vibration :
(DIN EN 60068-2-6)
50 m/s2 (10 Hz à 2000 Hz)
Choc :
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Electrial Safety :
selon la norme DIN VDE 0160
Information sur les droits
Numéro de tarif douanier :
90318020
Pays d'origine :
Allemagne
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

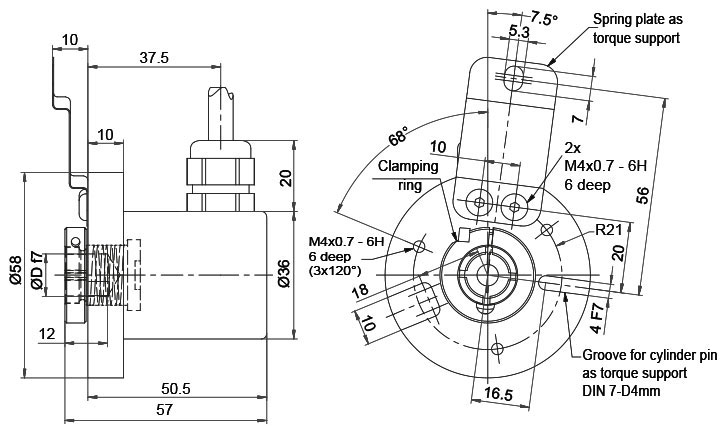

| Désignation | ABN inv. poss. | |
|---|---|---|
| L3 | radial, blindage relié électriquement au boîtier codeur | ● |
| L3 | L3 | |
| Connexion | N35 | M35 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| - | - | - |
| A inv. | - | RD |
| B inv. | - | BK, (BU á ACA) |
| N inv. | - | VT |
| Blindage | toron | toron |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

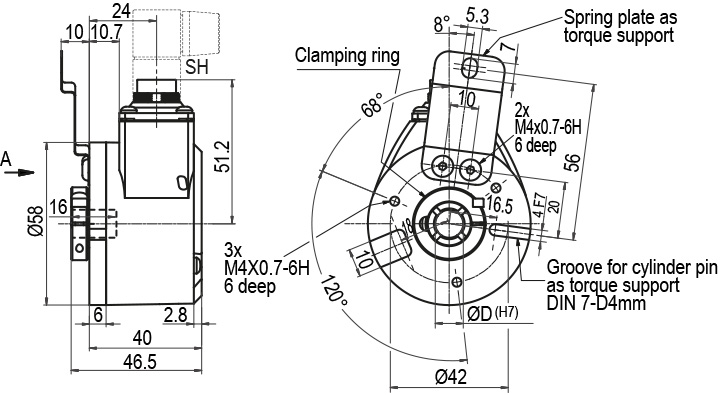

| Désignation | ABN inv. poss. | |
|---|---|---|
| SH5 | radial, 5-pôles, connecteur relié électriquement au boîtier codeur | - |
| SH6 | radial, 6-pôles, connecteur relié électriquement au boîtier codeur | - |
| SH8 | radial, 8-pôles, connecteur relié électriquement au boîtier codeur | ● |
| SH12 | radial, 12-pôles, connecteur relié électriquement au boîtier codeur | ● |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|
| S3 | radial, 7-pôles, connecteur relié électriquement au boîtier codeur | - |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|

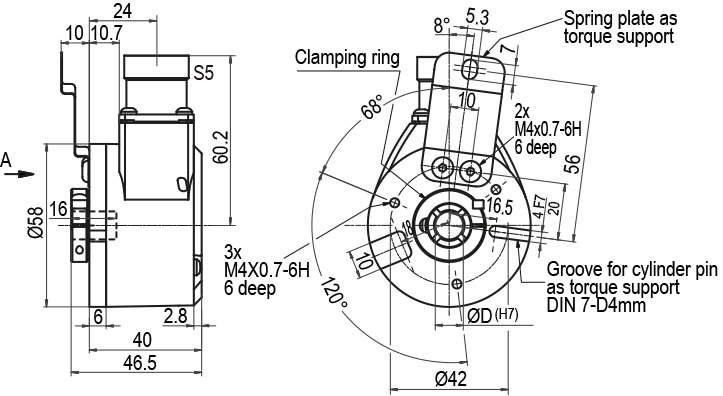

| S5 | radial, 12-pôles, connecteur relié électriquement au boîtier codeur | ● |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|
| S5R | radial, 12-pôles, connecteur relié électriquement au boîtier codeur | ● |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|
| SC5 | radial, 5-pôles, connecteur relié électriquement au boîtier codeur | - |
| SC8 | radial, 8-pôles, connecteur relié électriquement au boîtier codeur | ● |
1-16384 imp/tr
Le codeur rotatif WDGI 58E est également disponible avec une membrane d'égalisation de pression. Celle-ci empêche la pénétration de l'eau dans le boîtier du codeur rotatif en cas de forte humidité de l'air.
Indice de protection jusqu'à IP67, la plage de température et le brouillard salin sont préservés. Résistant aux produits chimiques et aux solvants selon DIN EN ISO2812-1
Lors de votre commande, merci de compléter le numéro de commande par un numéro à 3 chiffres qui indique la longueur en décimètres.
Exemple : 5 m longueur de câble = 050
Connecteur femelle (prise) KI-5-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB5 et SC5, 5-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie.
Connecteur femelle (prise) KIA-5-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB5 et SC5, 5-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement à angle,
blindage (écran) en saillie.
Connecteur femelle (prise) KI-8-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB8 et SC8, 8-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie.
Connecteur femelle (prise) KIA-8-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB8 et SC8, 8-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement à angle,
blindage (écran) en saillie.
Support de couple WDGDS10001
pour tous les types de codeurs à arbre creux (traversant) et arbre creux terminal.
Par défaut, tous les codeurs arbre creux (traversant) et arbre creux terminal,
(sauf 36E,100G) inclus dans le nombre requis.
Support de couple WDGDS10004
pour tous les types de codeurs à arbre creux (traversant) et arbre creux terminal.
(sauf 36E, 100G).
Support de couple WDGDS10007
pour tous les types de codeurs à arbre creux (traversant) et arbre creux terminal.
(sauf 36E, 100G)
Support de couple WDGDS10008
pour tous les types de codeurs à arbre creux (traversant) et arbre creux terminal.
(sauf 36E, 100G)
Support de couple WDGDS10009
pour tous les types de codeurs à arbre creux (traversant) et arbre creux terminal. (sauf 36E, 100G)
Support de couple WDGDS10012
pour tous les types de codeurs à arbre creux (traversant) et arbre creux terminal. (sauf 36E, 100G)
Support de couple WDGDS10011
pour tous les types de codeurs à arbre creux (traversant) et arbre creux terminal. (sauf 36E, 100G)
Support de couple WDGDS10020
pour tous les types de codeurs à arbre creux (traversant) et arbre creux terminal. (sauf 36E, 40E, WDG 100G)
Adaptateur d'arbre M6 WDGWA10M06
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M6.
Adaptateur d'arbre M8 WDGWA10M08
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M8.
Adaptateur d'arbre M10 WDGWA10M10
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M10.
Adaptateur d'arbre M12 WDGWA10M12
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M12.
STEP file:
WDGWA10M12.stp
Adaptateur d'arbre M14 WDGWA10M14
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M14.
Adaptateur d'arbre M16 WDGWA10M16
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M16.
STEP file: WDGWA10M16.stp
Adaptateur d'arbre M20 WDGWA10M20
pour arbre creux terminal et arbre creux (traversant) Ø 10 mm
ou accouplements Ø 10 mm,
filetage M20.
Douilles de réduction pour arbre creux Ø 10 mm
pour codeurs à arbre creux (traversant) WDGI 58H et
codeurs à arbre creux terminal WDGI 58E, WDGA 58E.
Douilles de réduction pour arbre creux Ø 12 mm
pour codeurs à arbre creux (traversant) WDGI 58H et
codeurs à arbre creux terminal WDGI 58E, WDGA 58E, WDGP 58E.
