WDGA 36E IO-Link
Codeur rotatif absolu IO-Link WDGA 36E,
Arbre creux terminal; boîtier : Ø 36 mm
16/43-bit monotour/multitours;
Arbre creux terminal : Ø 6 mm, Ø 1/4";
Profil de l'appareil Smart Sensor Profile (SSP);
Code binaire
Illustration similar
Points forts
- EnDra®: sans maintenance et respectueuse de l'environnement
- IO-Link, monotour/multitours
- Profil de l'appareil pour codeur rotatif Smart Sensor Profile (SSP)
- Monotour/multitours (max. 16 bit / 43 bit)
- Technologie novatrice avec processeur 32 bits
- LED couleur pour l'affichage de l'état de fonctionnement et des messages d'erreur
- Surveillance de la tension d'alimentation
- Commutateur à came pour la position et la vitesse avec hystérésis
Détails produit
Bride
Arbre creux terminal
Boîtier
Ø 36 mm
Acier inoxydable
Résolution
Résolution monotour
65.536 pas / 360° (16 bits)
Résolution multitoursjusqu'à 32 bits avec haute précision de valeur jusqu'à 43 bits.
Arbre
Ø 6 mm
Profond.de pénétration min.: 8 mm
Profond. de pénétration max.: 17 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Profond.de pénétration min.: 8 mm
Profond. de pénétration max.: 17 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Ø 6,35 mm [Ø 1/4"] Order No: 2Z
Profond.de pénétration min.: 8 mm
Profond. de pénétration max.: 17 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Profond.de pénétration min.: 8 mm
Profond. de pénétration max.: 17 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Vitesse de fonctionnement max.
12000 tr/min.
Tension de service
18 VDC jusqu'à 30 VDC
Consommation interne: typ. 30 mA
Puissance absorbée: max. 0,6 W
Consommation interne: typ. 30 mA
Puissance absorbée: max. 0,6 W
Principe fonctionnel
magnétique
Température de travail
-40 °C à +85 °C
Température de stockage
-40 °C à +100 °C
Protection
Boîtier : IP65, IP67; à l'entrée de l'arbre : IP65
Visionneuse STEP / Fichiers STEP:
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | |
|---|---|

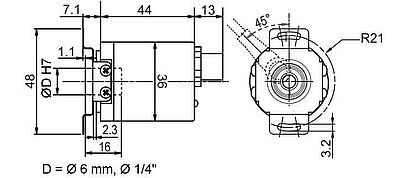

| IB5 | axial, 5-pôles, blindage relié électriquement au boîtier codeur |
Visionneuse STEP / Fichiers STEP:
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | |
|---|---|

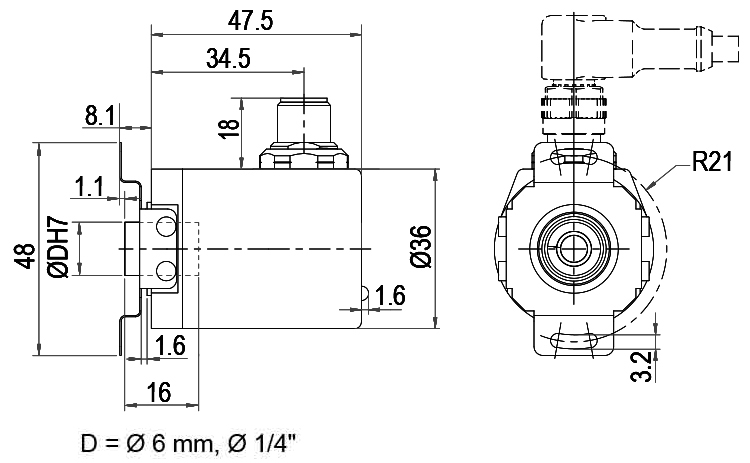

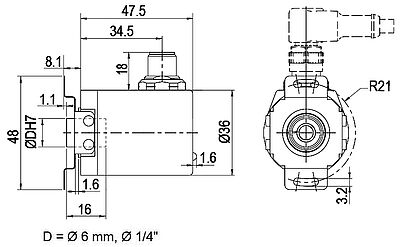

| IC5 | radial, 5-pôles, blindage relié électriquement au boîtier codeur |
