WDGA 58D CANopen

Codeur rotatif absolu, magnétique, CANopen WDGA 58D,
Arbre plein, bride de serrage;
Boîtier : Ø 58 mm

16/43-bit monotour/multitours;
Arbre plein : Ø 12 mm;
Charge radiale sur arbre élevée 500 N, axiale 500 N;
Profil de communication CiA 301
Profil de l'appareil CiA 406 V3.2 class C2;
Code binaire

Fiche technique General technical data absolute encoders CANopen (PDF 627 kB)
Drehgeber encoder WDGA58D heavy duty CANopen
Points forts
  • CANopen
    - Profil de communication CiA 301
    - Profil de l'appareil pour codeur rotatif CiA 406 V3.2 classe C2
  • LED pour signalisation de statut (CiA 303-3)
  • Configurable sans connecteur Bus via LSS (CiA 305) ou en option via SDO
  • Fonctionnalité CANopen étendue
    - Objets de positionnement, vitesse et accélération
    - Fonctions interrupteurs fin de course et commande à cames
    - Configurables individuellement jusqu'à 4 Transmit PDOs (4 PDOs transmis)
    - Echelle
    - Heartbeat et Nodeguarding ainsi que des possibilités de diagnostic complètes
Détails produit
Bride
Bride de serrage
Boîtier
Ø 58 mm
Acier inoxydable
Résolution
Résolution monotour

65.536 pas / 360° (16 bits)

Résolution multitours

jusqu'à 32 bits avec haute précision de valeur jusqu'à 43 bits.

Arbre
Ø 12 mm
Longueur de l'arbre: L : 25 mm
Charge rad. max. sur l'arbre: 500 N
Charge ax. max. sur l'arbre: 500 N
Vitesse de fonctionnement max.
8000 tr/min.
Tension de service
4,75 VDC jusqu'à 32 VDC
Consommation interne: typ. 50 mA
Puissance absorbée: max. 0,5 W
Température de travail
-40 °C à +85 °C
Température de stockage
-40 °C à +100 °C
Protection
Boîtier : IP65, IP67; à l'entrée de l'arbre : IP65; sortie câble L1 : IP40
Information

LED signalisation
 Démonstration LED pour signalisation de statut

Logiciel de configuration
 Télécharger des logiciels

WDGA Guide CANopen
 WDGA Guide CANopen

Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

Désignation
CB5 axial, 5-pôles, blindage relié électriquement au boîtier codeur
Affectations des bornes
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/blindage1
Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

Désignation
CC5 radial, 5-pôles, blindage relié électriquement au boîtier codeur
Affectations des bornes
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/blindage1
Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

Désignation
L1 radial, blindage relié électriquement au boîtier codeur (IP40)
Affectations des bornes
(+) VccBN
GNDWH
CANHighGN
CANLowYE
CANGND/blindageécran
Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

Désignation
L2 axial, blindage relié électriquement au boîtier codeur
Affectations des bornes
(+) VccBN
GNDWH
CANHighGN
CANLowYE
CANGND/blindageécran
Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

Désignation

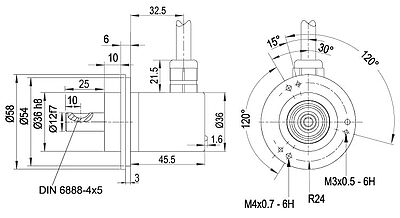

L3 radial, blindage relié électriquement au boîtier codeur
Affectations des bornes
(+) VccBN
GNDWH
CANHighGN
CANLowYE
CANGND/blindageécran
