Codeur rotatif absolu PROFIBUS-DP WDGA 58D;
Heavy Duty;

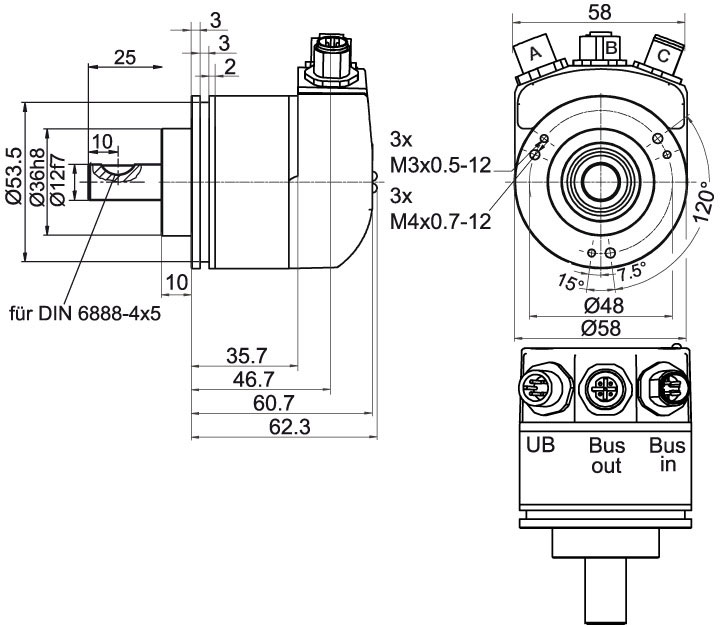

Connecteur bus : Connexion via boîte à bornes ou connecteur 3x M12;
Arbre plein, bride synchro;
Boîtier : Ø 58 mm
14/39-bit monotour/multitours
Arbre plein : Ø 12 mm;
Charge radiale sur arbre élevée 500 N, axiale 500 N;
Protocole : PROFIBUS-DPV2
Profil de l'appareil : commutable, classes 3, 4
Driver de ligne : type RS485, séparation galvanique
- EnDra®: sans maintenance et respectueuse de l'environnement
- PROFIBUS, Monotour/Multitours
- Conception compacte avec connecteur bus
- Monotour/Multitours (max. 14 bits/39 bits)
- Technologie novatrice avec processeur 32 bits
- LED à 2 couleurs comme affichage de l'état de fonctionnement
- Charges sur le palier des plus élevées : radiale 500 N, axiale 500 N
- Profil de l'appareil : commutable, classes 3, 4
jusqu'à 16.384 pas / 360° (14 bits)
Résolution multitoursjusqu'à 39 bits
Longueur de l'arbre: L : 25 mm
Charge rad. max. sur l'arbre: 500 N
Charge ax. max. sur l'arbre: 500 N
Consommation interne: typ. 100 mA (24 VDC)
Puissance absorbée: max. 2,5 W
Logiciel de configuration
Télécharger des logiciels
- Compact design
- Very high shaft loading
- Can be connected flexibly
- Can be switched between class 3 and 4
Download (1.41 MB)
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.33 MB)
- Codeurs incrémentaux et absolus
- Systèmes Feedback moteur
- Systèmes de mesure de déplacement
- Recopie de mesures pour ascenceurs
- Fabrication Allemande
Download (4.29 MB)
The future of steel production with smart sensor technology.
Download (1.51 MB)
GSD file for Class4 encoder release V1.2 WDGA absolut with Profibus DP (up to DPV2).
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (4.79 KB)
Demo program (for S7 controllers) for Class4 encoder WDGA absolute with Profibus DP.
The demo program is just an example.
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (740 KB)
Declaration from the PROFIBUS-Nutzerorganisation for the WDGA PROFIBUS for Wachendorff Automation GmbH & Co. KG
Download (89 KB)
Angle de montage MW58B
Convient pour codeurs rotatifs incrémentaux WDGI 58B, 58K, 58D, 58N, WDG 58T et
codeurs rotatifs absolus WDGA 58B.
Bride carrée QF58B
Convient pour codeurs rotatifs incrémentaux WDGI 58B, 58K, 58D, 58N, WDG 58T et
codeurs rotatifs absolus WDGA 58B, WDGA 58D.
Accouplement flexible à membranes métalliques FSK22
pour codeurs rotatifs avec axe Ø 6 mm, 10 mm ou 12 mm.
Accouplement flexible à hélicoïdes WK24
pour codeurs rotatifs avec axe Ø 6 mm, 8 mm, 10 mm ou 12 mm.
Accouplement flexible à soufflet BK29
pour codeurs rotatifs avec axe Ø 6 mm, 8 mm, 10 mm ou 12 mm*.
Décalage radial max. de l'arbre : ± 0,25 mm ou ± 0,30 mm*
Rigidité du ressort de torsion : 150 Nm/rad ou 130 Nm/rad*
Accouplement flexible à soufflet FB29B
pour codeurs rotatifs avec axe Ø 4 mm, 6 mm, 8 mm, 10 mm ou 12 mm.
Accouplement à anneau élastomère DSK38
pour codeur axe Ø 6 mm, 8 mm, 10 mm ou 12 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.
Accouplement à anneau élastomère DSK48
pour codeur axe Ø 10 mm, 12 mm ou 14 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.
