Codeur rotatif, incrémental,
Nombre d'impulsions : jusqu'à 16384 imp/tr,
arbre plein, bride de serrage : Ø 50 mm
Arbre : Ø 8 mm,
Degré de protection : jusqu'à IP67,
Forme des signaux : rectangulaire,
Principe fonctionnel : magnétique.
- Codeur rotatif économique avec haute résistance mécanique
- Degré de protection IP67, à l'entrée de l'arbre IP65
- Optionnel : -40 °C à +85 °C
Longueur de l'arbre: L : 15 mm
Charge rad. max. sur l'arbre: 100 N
Charge ax. max. sur l'arbre: 70 N
Consommation interne: typ. 40 mA
Données environnementales
ESD (DIN EN 61000-4-2):
8 kV
Burst (DIN EN 61000-4-4):
2 kV
Qui comprend EMC:
DIN EN 61000-6-2
DIN EN 61000-6-3
Vibration :
(DIN EN 60068-2-6)
50 m/s2 (10 Hz à 2000 Hz)
Choc :
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Electrial Safety :
selon la norme DIN VDE 0160
Information sur les droits
Numéro de tarif douanier :
90318020
Pays d'origine :
Allemagne
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

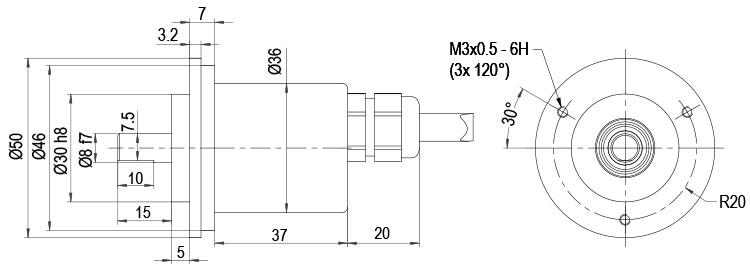

| Désignation | ABN inv. poss. | |
|---|---|---|
| L2 | axial, blindage relié électriquement au boîtier codeur | ● |
| L2 | L2 | |
| Connexion | N35 | M35 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| - | - | - |
| A inv. | - | RD |
| B inv. | - | BK, (BU á ACA) |
| N inv. | - | VT |
| Blindage | toron | toron |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|
| L3 | radial, blindage relié électriquement au boîtier codeur | ● |
| L3 | L3 | |
| Connexion | N35 | M35 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| - | - | - |
| A inv. | - | RD |
| B inv. | - | BK, (BU á ACA) |
| N inv. | - | VT |
| Blindage | toron | toron |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|
| K1 | radial, sans blindage (IP40) | ● |
| K1 | K1 | |
| Connexion | N35 | M35 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| - | - | - |
| A inv. | - | RD |
| B inv. | - | BK |
| N inv. | - | VT |
| Blindage | toron | toron |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|

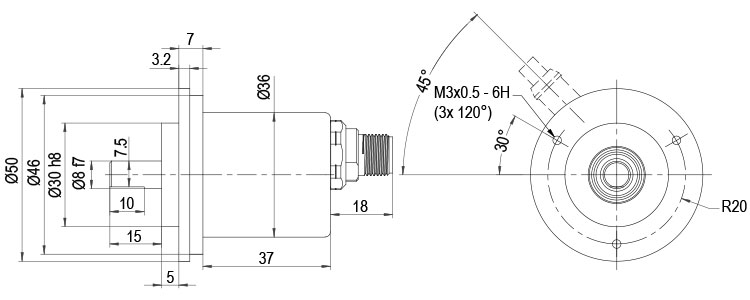

| SB5 | axial, 5-pôles, connecteur relié électriquement au boîtier codeur | - |
| SB8 | axial, 8-pôles, connecteur relié électriquement au boîtier codeur | ● |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | ABN inv. poss. | |
|---|---|---|
| SC5 | radial, 5-pôles, connecteur relié électriquement au boîtier codeur | - |
| SC8 | radial, 8-pôles, connecteur relié électriquement au boîtier codeur | ● |
1-16384 imp/tr
Le codeur rotatif WDGI 50B est également disponible avec une membrane d'égalisation de pression. Celle-ci empêche la pénétration de l'eau dans le boîtier du codeur rotatif en cas de forte humidité de l'air.
Indice de protection jusqu'à IP67, la plage de température et le brouillard salin sont préservés. Résistant aux produits chimiques et aux solvants selon DIN EN ISO2812-1.
Lors de votre commande, merci de compléter le numéro de commande par un numéro à 3 chiffres qui indique la longueur en décimètres.
Exemple : 5 m longueur de câble = 050
- Codeurs incrémentaux et absolus
- Systèmes Feedback moteur
- Systèmes de mesure de déplacement
- Recopie de mesures pour ascenceurs
- Fabrication Allemande
Download (4.28 MB)
Connecteur femelle (prise) KI-4-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB4 et SC4, 4-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie.
Connecteur femelle (prise) KIA-4-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB4 et SC4, 4-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement à angle,
blindage (écran) en saillie.
Connecteur femelle (prise) KI-5-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB5 et SC5, 5-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie.
Connecteur femelle (prise) KIA-5-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB5 et SC5, 5-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement à angle,
blindage (écran) en saillie.
Connecteur femelle (prise) KD-5-40 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 5-pôles, IP40
Boîtier de raccordement droit ou câbles confectionnés avec boîtier de raccordement droit.
Avec taraudage M16 x 0.75
Connecteur femelle (prise) KD-5-67 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 5-pôles, IP67
Boîtier de raccordement droit ou câbles confectionnés avec boîtier de raccordement droit.
Avec taraudage M16 x 0.75.
Connecteur femelle (prise) KDA-6-67 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 6-pôles, IP67
Boîtier de raccordement à angle ou
câbles confectionnés avec boîtier de raccordement à angle.
Connecteur femelle (prise) KD-7-40 :
Convient pour les codeurs rotatifs avec sortie connecteur S2/S3, 7-pôles, IP40
Boîtier de raccordement droit ou
câbles confectionnés avec boîtier de raccordement droit.
Avec taraudage M16 x 0.75
Connecteur femelle (prise) KDA-7-40 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 7-pôles, IP40
Boîtier de raccordement à angle ou
câbles confectionnés avec boîtier de raccordement à angle.
Avec taraudage M16 x 0.75
Connecteur femelle (prise) KD-7-67 :
Convient pour les codeurs rotatifs avec sortie connecteur S2/S3, 7-pôles, IP67
Boîtier de raccordement droit ou
câbles confectionnés avec boîtier de raccordement droit.
Avec taraudage M16 x 0.75
Connecteur femelle (prise) KDA-7-67 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 7-pôles, IP67
Boîtier de raccordement à angle ou
câbles confectionnés avec boîtier de raccordement à angle.
Avec taraudage M16 x 0.75
Connecteur femelle (prise) KI-8-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB8 et SC8, 8-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie.
Connecteur femelle (prise) KIA-8-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB8 et SC8, 8-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement à angle,
blindage (écran) en saillie.
Connecteur femelle (prise) KD-8-40 :
Convient pour les codeurs rotatifs avec sortie connecteur S2/S3, 8-pôles, IP40
Boîtier de raccordement droit ou
câbles confectionnés avec boîtier de raccordement droit.
Connecteur femelle (prise) KD-8-67 :
Convient pour les codeurs rotatifs avec sortie connecteur S2/S3, 8-pôles, IP67
Boîtier de raccordement droit ou
câbles confectionnés avec boîtier de raccordement droit.
Connecteur femelle (prise) KI-12-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB12 et SC12, 12-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie.
Connecteur femelle (prise) KIA-12-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB12 et SC12, 12-pôles, IP67
Câble confectionné blindé avec boîtier de raccordement à angle,
blindage (écran) en saillie.
Connecteur femelle (prise) KDA-8-67 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 8-pôles, IP67
Boîtier de raccordement à angle ou
câbles confectionnés avec boîtier de raccordement à angle.
Avec taraudage M16 x 0.75
Connecteur femelle (prise) KDA-8-67-S :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 8-pôles, IP67
Boîtier de raccordement à angle, blindage (écran) possible ou
câbles confectionnés avec boîtier de raccordement à angle, blindé de bout en bout.
Connecteur femelle (prise) KD-SH12-67 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 12-pôles, IP67
Boîtier de raccordement droit ou
câbles confectionnés avec boîtier de raccordement droit.
Connecteur femelle (prise) KD-8-40-15-S-DIZ :
Pour convertisseurs de fréquence : Emotron
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 15-pôles, 2-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Connecteur femelle (prise) KD-8-40-15-S-RST :
Pour convertisseurs de fréquence : RST
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 15-pôles, 2-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Connecteur femelle (prise) KD-8-40-15-S-SDR :
Pour commande : Schindler MX
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 15-pôles, 2-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Connecteur femelle (prise) KD-8-40-15-S-CTF:
Pour convertisseurs de fréquence : Control Techniques
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 15-pôles, 3-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Connecteur femelle (prise) KD-8-40-15-S-KEB :
Pour convertisseurs de fréquence : KEB
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 15-pôles, 3-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Connecteur femelle (prise) KD-8-40-15-S-LOH :
Pour convertisseurs de fréquence : Flender Loher Type: Dynavert L
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 15-pôles, 3-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Connecteur femelle (prise) KD-8-40-15-S-LIF :
Pour convertisseurs de fréquence : Liftequip
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 9-pôles, 2-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Connecteur femelle (prise) KD-8-40-15-S-ZIL:
Pour convertisseurs de fréquence : Ziehl-Abegg
Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 9-pôles, 2-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.
Excentrique de serrage SP-3-00
Convient pour codeurs rotatifs incrémentaux WDG 58T, WDGI 50B, 58A, 58B, 58C, 58D, 58K, 63B, WDGP 36A, WDGP 58A, WDGP 58B et codeurs rotatifs absolus WDGA 36A, WDGA 58A, WDGA 58B.
Accouplement flexible à hélicoïdes WK24
pour codeurs rotatifs avec axe Ø 6 mm, 8 mm, 10 mm ou 12 mm.
Accouplement flexible à soufflet BK29
pour codeurs rotatifs avec axe Ø 6 mm, 8 mm, 10 mm ou 12 mm*.
Décalage radial max. de l'arbre : ± 0,25 mm ou ± 0,30 mm*
Rigidité du ressort de torsion : 150 Nm/rad ou 130 Nm/rad*
Accouplement flexible à soufflet FB29B
pour codeurs rotatifs avec axe Ø 4 mm, 6 mm, 8 mm, 10 mm ou 12 mm.
Accouplement à anneau élastomère DSK29
pour codeur axe Ø 6 mm, 8 mm ou 10 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.
Accouplement à anneau élastomère DSK38
pour codeur axe Ø 6 mm, 8 mm, 10 mm ou 12 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.
