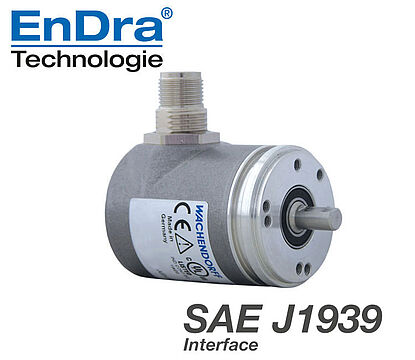

Codeur rotatif absolu, magnétique, CAN SAE J1939 WDGA 36A,
Arbre plein, bride servo;
Boîtier : Ø 36 mm
16/32-bit monotour/multitours;
Arbre plein : Ø 6 mm, 1/4", 8 mm
- Technologie Multitours EnDra : sans maintenance et respectueuse de l'environnement
- Protocole CAN SAE J1939
- Technologie novatrice avec processeur 32 bits
- LED à 2 couleurs comme affichage de l'état de fonctionnement
65.536 pas / 360° (16 bits)
Résolution multitoursjusqu'à 32 bits
Longueur de l'arbre: L : 11,5 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Longueur de l'arbre: L : 11,5 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Longueur de l'arbre: L : 18 mm
Charge rad. max. sur l'arbre: 50 N
Charge ax. max. sur l'arbre: 50 N
Consommation interne: typ. 50 mA
Puissance absorbée: max. 0,5 W
LED signalisation
Démonstration LED pour signalisation de statut
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
Désignation | |
---|---|
CB5 | axial, 5-pôles, blindage relié électriquement au boîtier codeur |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
Désignation | |
---|---|
CC5 | radial, 5-pôles, blindage relié électriquement au boîtier codeur |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
Désignation | |
---|---|
L1 | radial, blindage relié électriquement au boîtier codeur (IP40) |
(+) Vcc | BN |
GND | WH |
CANHigh | GN |
CANLow | YE |
CANGND/blindage | écran |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
Désignation | |
---|---|
L2 | axial, blindage relié électriquement au boîtier codeur |
(+) Vcc | BN |
GND | WH |
CANHigh | GN |
CANLow | YE |
CANGND/blindage | écran |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
Désignation | |
---|---|
L3 | radial, blindage relié électriquement au boîtier codeur |
(+) Vcc | BN |
GND | WH |
CANHigh | GN |
CANLow | YE |
CANGND/blindage | écran |
...to be directly installed in motors.
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
- Codeurs incrémentaux et absolus
- Systèmes Feedback moteur
- Systèmes de mesure de déplacement
- Recopie de mesures pour ascenceurs
- Fabrication Allemande
de Wachendorff Automation GmbH & Co. KG
for Wachendorff Automation GmbH & Co. KG.
for Wachendorff Automation GmbH & Co. KG.
for Wachendorff Automation products.
Information
Accouplement à anneau élastomère ST27
pour codeurs rotatifs avec axe Ø 6 mm ou 10 mm
Accouplement à tenons PK20
pour codeurs rotatifs avec axe Ø 6 mm.
Accouplement à tenons PK24
pour codeurs rotatifs avec axe Ø 6 mm, 8 mm ou 10 mm.
Accouplement flexible à membranes métalliques FSK22
pour codeurs rotatifs avec axe Ø 6 mm, 10 mm ou 12 mm.
Accouplement flexible à hélicoïdes WK22
pour codeurs rotatifs avec axe Ø 6 mm.
Accouplement flexible à hélicoïdes WK24
pour codeurs rotatifs avec axe Ø 6 mm, 8 mm, 10 mm ou 12 mm.
Accouplement flexible à hélicoïdes WK32
pour codeurs rotatifs avec axe Ø 6 mm ou 10 mm.
Accouplement flexible à soufflet BK29
pour codeurs rotatifs avec axe Ø 6 mm, 8 mm, 10 mm ou 12 mm*.
Décalage radial max. de l'arbre : ± 0,25 mm ou ± 0,30 mm*
Rigidité du ressort de torsion : 150 Nm/rad ou 130 Nm/rad*
Accouplement flexible à soufflet FB29B
pour codeurs rotatifs avec axe Ø 4 mm, 6 mm, 8 mm, 10 mm ou 12 mm.
Accouplement à anneau élastomère DSK29
pour codeur axe Ø 6 mm, 8 mm ou 10 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.
Accouplement à anneau élastomère DSK38
pour codeur axe Ø 6 mm, 8 mm, 10 mm ou 12 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.
Bras à ressort pour codeur rotatif types
36A et 36J
Bras à ressort pour codeur rotatif types
36A et 36J
Roue de mesure MR150GR06
Circonférence : 150 mm,
Surface de revêtement : Joint torique de 3,5 mm de large, matériau NBR70
Domaines d'application : Bois, métal, bandes transporteuses, papier, textiles.
Pour codeurs rotatifs avec axe : Ø 6 mm
Roues de mesure MR200KR
Circonférence 200 mm,
Surface de revêtement : moletage croisé
Domaines d'application : carton, bois, certains textiles.
Pour codeurs rotatifs avec axe : Ø 6 mm ou 10 mm.
Roues de mesure MRA200KR
Circonférence 200 mm,
Surface de revêtement : moletage croisé
Domaines d'application : Carton, bois, textiles, caoutchouc, plastique souple.
Pour codeurs rotatifs avec axe : Ø 6 mm, Ø 10 mm ou Ø 12 mm.
Roues de mesure MR200KH
Circonférence 200 mm,
Surface de revêtement : plastique (Polyuréthane, lisse)
Domaines d'application : plastique, surfaces peintes, papier, carton, bois, métal, textiles.
Pour codeurs rotatifs avec axe : Ø 6 mm ou 10 mm.
Roues de mesure MRA200KH
Circonférence 200 mm,
Surface de revêtement : plastique (Polyuréthane, lisse)
Domaines d'application : métal graissé, profilés en acier, surfaces peintes, plastique, papier, carton, bois, textiles, fil, cuir.
Pour codeurs rotatifs avec axe : Ø 6 mm, Ø 10 mm ou Ø 12 mm.
Roues de mesure MR200NG
Circonférence 200 mm,
Surface de revêtement : caoutchouc à picots
Domaines d'application : textiles.
Pour codeurs rotatifs avec axe : Ø 6 mm ou 10 mm
Roues de mesure MRA200NG
Circonférence 200 mm,
Surface de revêtement : Polyuréthane à picots
Domaines d'application : Textiles grossiers, tapis, mesure de câble, toison, papier, carton, bois, plastique.
Pour codeurs rotatifs avec axe : Ø 6 mm, Ø 10 mm ou Ø 12 mm.
Roues de mesure MR200KG
Circonférence 200 mm,
Surface de revêtement : plastique (Hytrel, strié)
Domaines d'application : plastique, surfaces peintes, papier, carton, bois, métal, textiles.
Pour codeurs rotatifs avec axe : Ø 6 mm ou 10 mm.
Roues de mesure MRA200KG
Circonférence 200 mm,
Surface de revêtement : plastique (Polyuréthane, strié)
Domaines d'application : Métal non graissé, surfaces peintes, plastique, papier, carton, bois, textiles, verre, revêtements de sol.
Pour codeurs rotatifs avec axe : Ø 6 mm, Ø 10 mm ou Ø 12 mm
Le codeur WDGA 36A CAN SAE J1939 est également disponible avec fixe 120 Ohm résistance de terminaison.
