WDGA 58A SAEJ1939

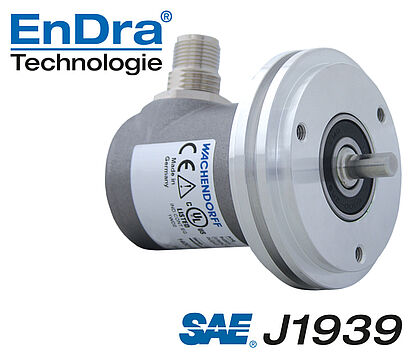

Codeur rotatif absolu, magnétique, CAN SAE J1939 WDGA 58A,
Arbre plein, bride synchro;
Boîtier : Ø 58 mm

16/32-bit monotour/multitours;
Arbre plein : Ø 6 mm / Ø 10 mm

Fiche technique
Drehgeber WDGA58ASAEJ1939
Points forts
  • Technologie Multitours EnDra : sans maintenance et respectueuse de l'environnement
  • Protocole CAN SAE J1939
  • Technologie novatrice avec processeur 32 bits
  • LED à 2 couleurs comme affichage de l'état de fonctionnement
  • Charges sur le palier des plus élevées : radiale 220 N, axiale 120 N
Détails produit
Bride
Bride synchro
Boîtier
Ø 58 mm
Acier inoxydable
Résolution
Résolution monotour

65.536 pas / 360° (16 bits)

Résolution multitours

jusqu'à 32 bits

Arbre
Ø 6 mm
Information: Attention: Pas d'option AAS = IP67 intégral
Longueur de l'arbre: L : 12 mm
Charge rad. max. sur l'arbre: 125 N
Charge ax. max. sur l'arbre: 120 N
Ø 10 mm
Longueur de l'arbre: L : 20 mm
Charge rad. max. sur l'arbre: 220 N
Charge ax. max. sur l'arbre: 120 N
Vitesse de fonctionnement max.
8000 tr/min.
Tension de service
4,75 VDC jusqu'à 32 VDC
Consommation interne: typ. 50 mA
Puissance absorbée: max. 0,5 W
Température de travail
-40 °C à +85 °C
Température de stockage
-40 °C à +100 °C
Protection
Boîtier : IP65, IP67; à l'entrée de l'arbre : IP65; sortie câble L1 : IP40
Information
Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

Désignation

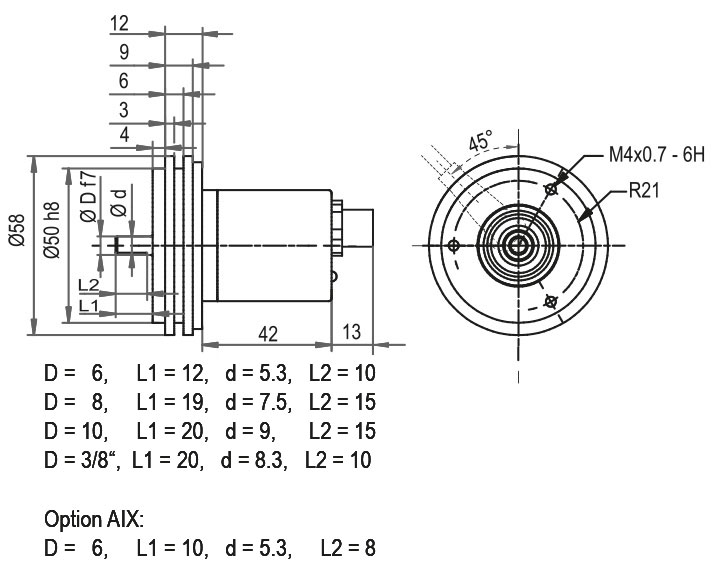

CB5axial, 5-pôles, blindage relié électriquement au boîtier codeur
Affectations des bornes
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/blindage1
Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

Désignation

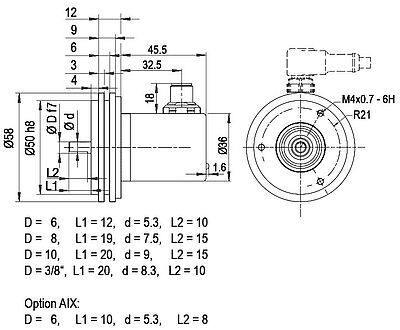

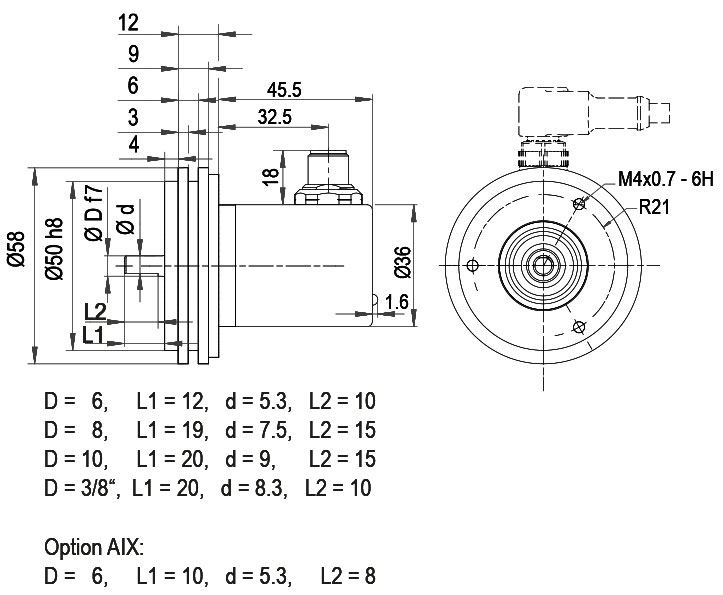

CC5radial, 5-pôles, blindage relié électriquement au boîtier codeur
Affectations des bornes
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/blindage1
Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

Désignation

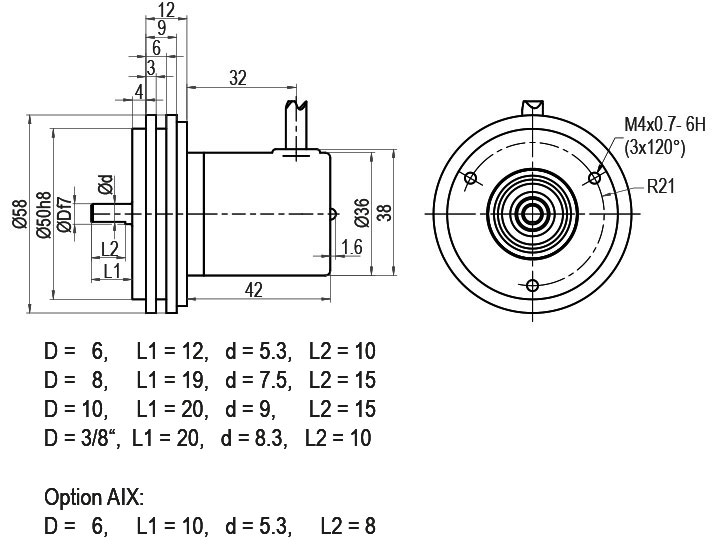

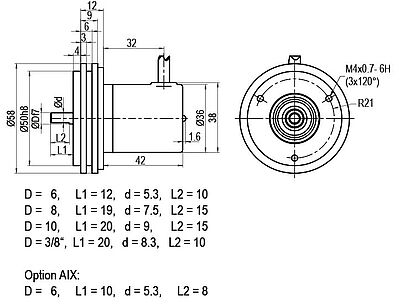

L1radial, blindage relié électriquement au boîtier codeur (IP40)
Affectations des bornes
(+) VccBN
GNDWH
CANHighGN
CANLowYE
CANGND/blindageécran
Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

Désignation
L2axial, blindage relié électriquement au boîtier codeur
Affectations des bornes
(+) VccBN
GNDWH
CANHighGN
CANLowYE
CANGND/blindageécran
Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

Désignation

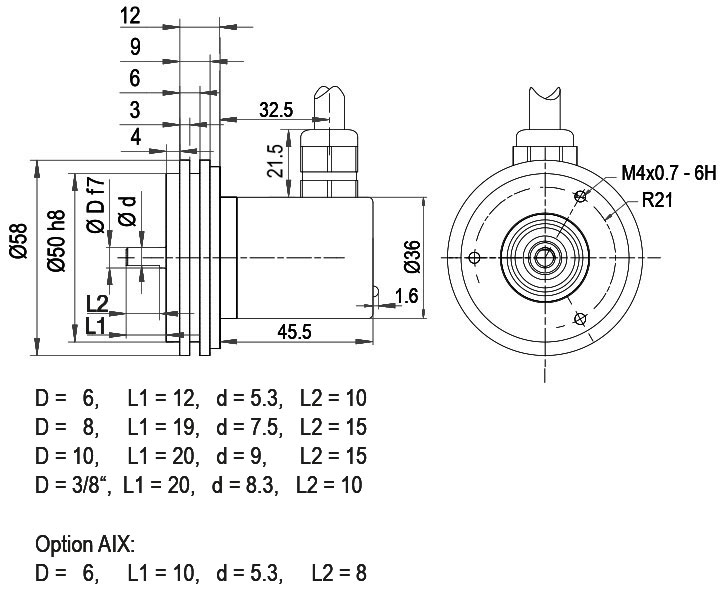

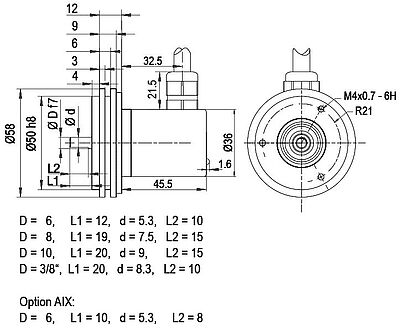

L3radial, blindage relié électriquement au boîtier codeur
Affectations des bornes
(+) VccBN
GNDWH
CANHighGN
CANLowYE
CANGND/blindageécran
Handout Absolute encoders WDGA
Handout Absolute encoders WDGA

  • Absolute encoders with flange Ø 36 mm / Ø 58 mm
  • Single-/Multiturn (16/43 bit)
  • Ground-breaking technology 32 Bit processor
  • Very high shaft loading, IP67
  • EnDra® Multiturn technology: No gears, no battery
  • QuattroMag® Singleturn technology: High precision +/- 0,0878°

Codeurs et systèmes de mesure
Codeurs et systèmes de mesure

  • Codeurs incrémentaux et absolus
  • Systèmes Feedback moteur
  • Systèmes de mesure de déplacement
  • Recopie de mesures pour ascenceurs
  • Fabrication Allemande

HALT Test
The HALT-Test

Délais de livraison et service
Délais de livraison et service

de Wachendorff Automation GmbH & Co. KG

Instructions de montage codeur absolus WDGA SAE J1939
Instructions de montage codeur absolus WDGA SAE J1939

EC Konformitätserklärung Drehgeber : EC declaration of conformity encoder
EU declaration of conformity absolute encoder WDGA 2.0 CAN/SSI

for Wachendorff Automation GmbH & Co. KG.

UKCA declaration of conformity absolute encoder WDGA 2.0 CAN/SSI
UKCA declaration of conformity absolute encoder WDGA 2.0 CAN/SSI

for Wachendorff Automation GmbH & Co. KG.

UL Certificates for Wachendorff Automation Products 2014-03-28
UL Certificates

for Wachendorff Automation products.

REACH regulation
REACH- and RoHS regulation of the EU

Information

ISO Certificat DIN EN 9001:2015
ISO Certificat DIN EN 9001:2015

SP300 Drehgeber Spannexzenter
SP-3-00

Excentrique de serrage SP-3-00

Convient pour codeurs rotatifs incrémentaux WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B, WDGP 36A, WDGP 58A, WDGP 58B et codeurs rotatifs absolus WDGA 36A, WDGA 58A, WDGA 58B.

STEP file

MG58A Drehgeber Montageglocke 01
MG58A

Cloche de montage MG58A

Convient pour codeurs rotatifs incrémentaux WDGI 58A et
codeurs rotatifs absolus WDGA 58A.

ST27 Kupplung Drehgeber
ST27

Accouplement à anneau élastomère ST27

pour codeurs rotatifs avec axe Ø 6 mm ou 10 mm

PK20 Kupplung Drehgeber
PK20

Accouplement à tenons PK20

pour codeurs rotatifs avec axe Ø 6 mm.

PK24 Kupplung Drehgeber
PK24

Accouplement à tenons PK24

pour codeurs rotatifs avec axe Ø 6 mm, 8 mm ou 10 mm.

FSK22 Kupplung Drehgeber
FSK22

Accouplement flexible à membranes métalliques FSK22

pour codeurs rotatifs avec axe Ø 6 mm, 10 mm ou 12 mm.

WK22 Kupplung Drehgeber
WK22

Accouplement flexible à hélicoïdes WK22

pour codeurs rotatifs avec axe Ø 6 mm.

WK24 Kupplung Drehgeber
WK24

Accouplement flexible à hélicoïdes WK24

pour codeurs rotatifs avec axe Ø 6 mm, 8 mm, 10 mm ou 12 mm.

WK32 Kupplung Drehgeber
WK32

Accouplement flexible à hélicoïdes WK32

pour codeurs rotatifs avec axe Ø 6 mm ou 10 mm.

BK29 Kupplung Drehgeber
BK29

Accouplement flexible à soufflet BK29

pour codeurs rotatifs avec axe Ø 6 mm, 8 mm, 10 mm ou 12 mm*.
Décalage radial max. de l'arbre : ± 0,25 mm ou ± 0,30 mm*
Rigidité du ressort de torsion : 150 Nm/rad ou 130 Nm/rad*

FB29B Kupplung Drehgeber
FB29B

Accouplement flexible à soufflet FB29B

pour codeurs rotatifs avec axe Ø 4 mm, 6 mm, 8 mm, 10 mm ou 12 mm.

DSK29 Kupplung Drehgeber
DSK29

Accouplement à anneau élastomère DSK29

pour codeur axe Ø 6 mm, 8 mm ou 10 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.

 STEP Download DSK290606

 STEP Download DSK290610

DSK38 Kupplung Drehgeber
DSK38

Accouplement à anneau élastomère DSK38

pour codeur axe Ø 6 mm, 8 mm, 10 mm ou 12 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.

STEP-Datei DSK380606

DSK48 Kupplung Drehgeber
DSK48

Accouplement à anneau élastomère DSK48

pour codeur axe Ø 10 mm, 12 mm ou 14 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.

STEP download DSK481012

Le codeur rotatif WDG 58A CAN SAE J1939 peut également être livré avec la protection élevée IP67 intégrale.
(full IP67 only connection CB5, CC5, L2 or L3 version; not cable connection L1 = IP40).
Vitesse de fonctionnement max. :       3500 tr/min.
Charge sur arbre admissible :             axiale 100 N; radiale: 110 N
Couple de démarrage :                       env. 4 Ncm en température ambiante

Le codeur WDGA 58A CAN SAE J1939 est également disponible avec fixe 120 Ohm résistance de terminaison.

Le codeur WDGA 58A CAN SAE J1939 arbre : Ø 6 mm est également disponible avec un arbre raccourci L = 10 mm.
