WDGA 58A SSI

Codeur rotatif absolu, magnétique, SSI WDGA 58A,
Arbre plein, bride synchro;
Boîtier : Ø 58 mm

16/43-bit monotour/multitours;
Arbre plein : Ø 6 mm / Ø 10 mm
Code : binaire ou gray

Fiche techniqueGeneral technical data absolute encoders SSI (PDF 640 kB)
Drehgeber WDGA58ASSI
Points forts
  • Technologie Multitours EnDra® :
    sans maintenance et respectueuse de l'environnement
  • Version compacte et robuste pour l'industrie
  • Interface : SSI (interface série synchrone)
  • Code : binaire ou gray
  • Mise à zéro possible
  • Sens de comptage modifiable
  • LED de signalisation pour statut
  • EMC : EN 61000-6-2, EN 61000-6-3
Détails produit
Bride
Bride synchro
Boîtier
Ø 58 mm
Acier inoxydable (sauf connecteur : CH8 et C5 = boîtier en acier chromé, blindage magnétique)
Résolution
Résolution monotour

jusqu'à 65.536  pas /360° (16 bits)

Résolution multitours

jusqu'à 43 bits.

Arbre
Ø 6 mm
Information: Attention: Pas d'option AAS = IP67 intégral
Longueur de l'arbre: L : 12 mm
Charge rad. max. sur l'arbre: 125 N
Charge ax. max. sur l'arbre: 120 N
Ø 10 mm
Longueur de l'arbre: L : 20 mm
Charge rad. max. sur l'arbre: 220 N
Charge ax. max. sur l'arbre: 120 N
Vitesse de fonctionnement max.
8000 tr/min.
Tension de service
4,75 VDC jusqu'à 32 VDC
Consommation interne: typ. 50 mA
Puissance absorbée: max. 0,5 W
4,75 VDC jusqu'à 5,5 VDC
Consommation interne: typ. 80 mA
Puissance absorbée: max. 0,44 W
Température de travail
-40 °C à +85 °C
Température de stockage
-40 °C à +100 °C
Protection
Boîtier : IP65, IP67; à l'entrée de l'arbre : IP65; sortie câble K1 : IP40, K6 : IP20
Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

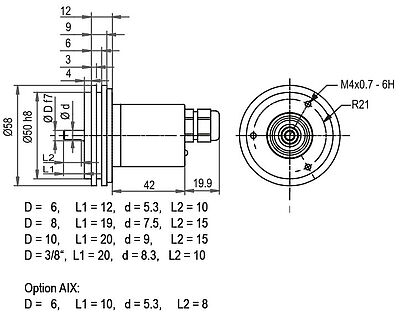

Désignation
L2axial, blindage relié électriquement au boîtier codeur
Affectations des bornes
GNDWH
(+) VccBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
blindageboîtier

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

Désignation

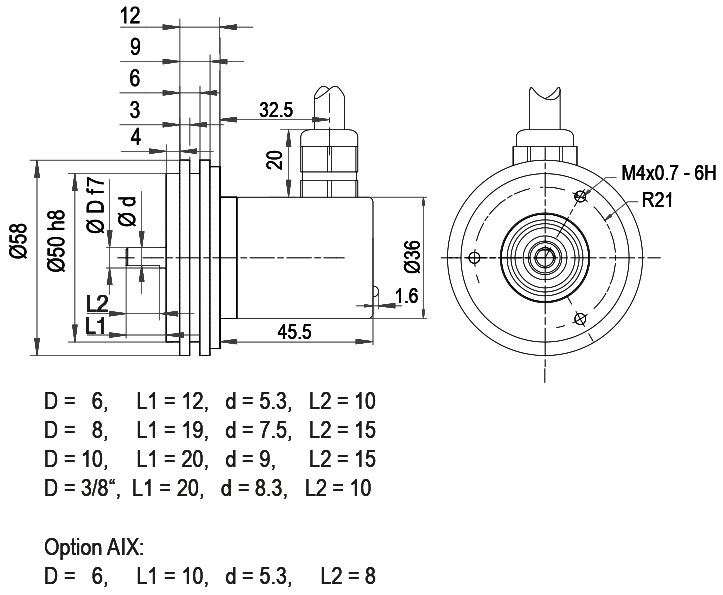

L3radial, blindage relié électriquement au boîtier codeur
Affectations des bornes
GNDWH
(+) VccBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
blindageboîtier
Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

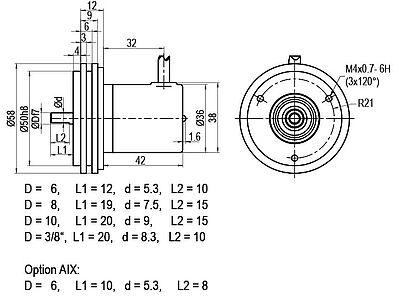

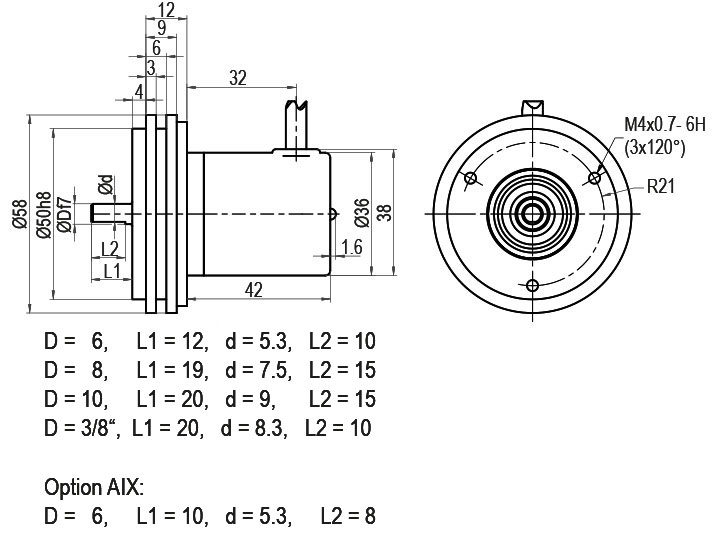

Désignation
K1radial, sans blindage
Affectations des bornes
GNDWH
(+) VccBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
blindageboîtier ouvert
Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

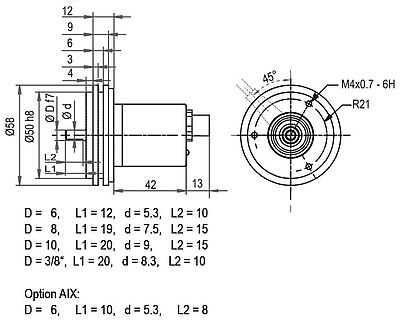

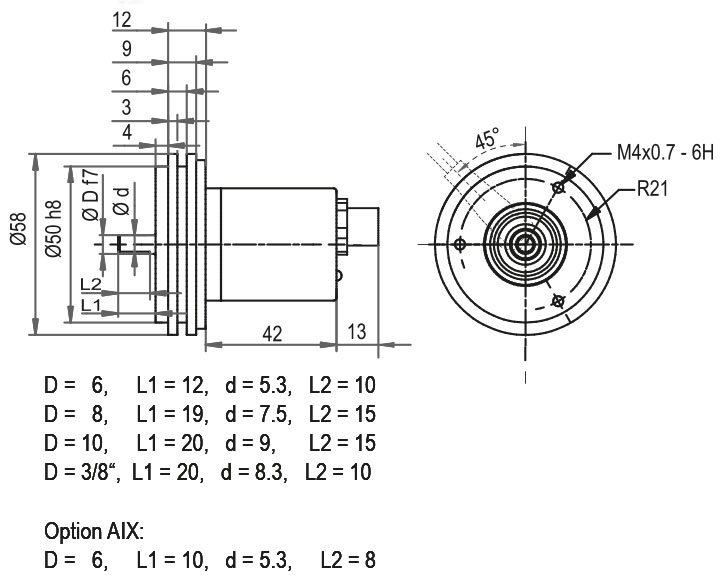

Désignation
CB8axial, 8-pôles, blindage relié électriquement au boîtier codeur
Affectations des bornes
GND1
(+) Vcc2
SSI CLK+3
SSI CLK-4
SSI DATA+5
SSI DATA-6
PRESET7
DIR8
blindageBoîtier
Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

Désignation
CC8radial, 8-pôles, blindage relié électriquement au boîtier codeur
Affectations des bornes
GND1
(+) Vcc2
SSI CLK+3
SSI CLK-4
SSI DATA+5
SSI DATA-6
PRESET7
DIR8
blindageBoîtier
Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

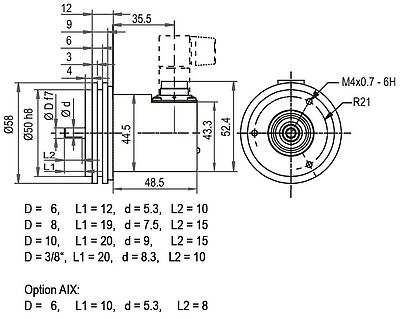

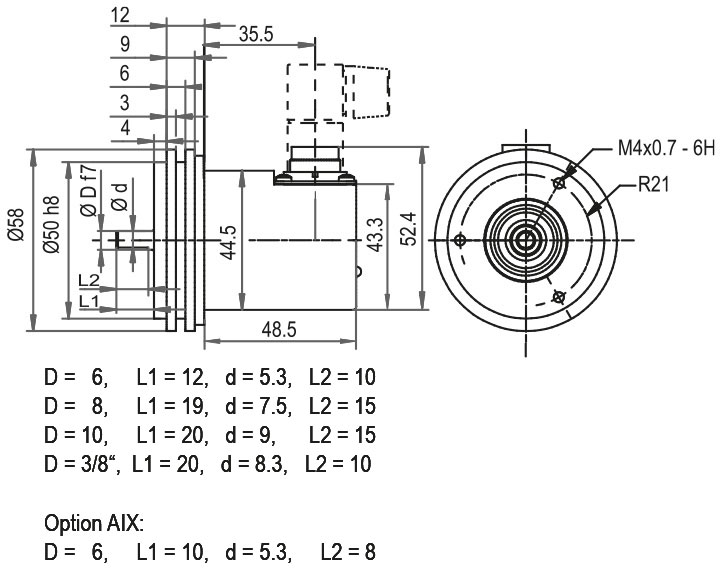

Désignation
CH8radial, 8-pôles, blindage relié électriquement au boîtier codeur
Affectations des bornes
GND2
(+) Vcc1
SSI CLK+6
SSI CLK-5
SSI DATA+4
SSI DATA-3
PRESET8
DIR7
blindageBoîtier
Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

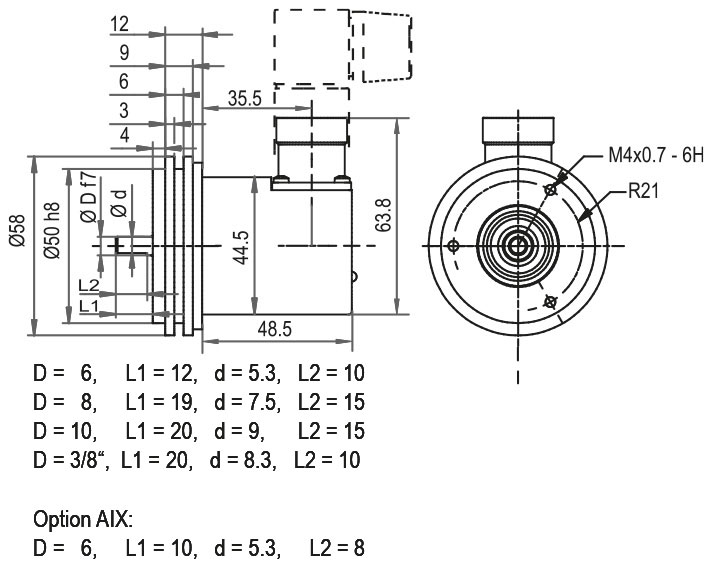

Désignation
C5radial, 12-pôles, blindage relié électriquement au boîtier codeur
Affectations des bornes
GND12
(+) Vcc11
SSI CLK+2
SSI CLK-1
SSI DATA+3
SSI DATA-4
PRESET9
DIR8
blindageBoîtier
