WDGI 58A

Codeur rotatif, incrémental, optique, WDGI 58A,
arbre plein, bride synchro : Ø 58 mm

Arbre : Ø 6 mm,
Degré de protection IP67, à l'entrée de l'arbre IP65,
Nombre d'impulsions : jusqu'à 25000 imp/tr,
Forme des signaux : Rectangulaire ou sinus/cosinus.

Fiche techniqueGeneral technical data incremental encoders (PDF 908 kB)
Drehgeber inkremental WDGI 58A
Points forts
  • Codeur rotatif standard pour l'industrie
  • Boîtier: Aluminium coulé sous pression avec revêtement en poudre écologique
  • avec une électronique de haute qualité jusqu'à 25 000 impulsions
  • Degré de protection IP67, à l'entrée de l'arbre IP65
  • Sécurité anti-parasites élevée
  • Protection totale de raccordement pour 10 VDC jusqu'à 30 VDC
  • Haute fréquence de sortie 600 kHz/2 MHz
  • Optionnel : -40 °C à +85 °C,
                      Membrane d'égalisation de pression
Détails produit
Bride
Bride synchro
Nombre d'impulsions max. (imp/tr)
jusqu'à 25000 imp/tr
Boîtier
Ø 58 mm
Aluminium coulé sous pression, revêtement par poudre
Arbre
Ø 6 mm
Longueur de l'arbre: L : 12 mm
Charge rad. max. sur l'arbre: 125 N
Charge ax. max. sur l'arbre: 70 N
Vitesse de fonctionnement max.
10000 tr/min.
Connexion de sortie
TTL
TTL, RS422 compatible, inv.
HTL
HTL, inversée
1 Vpp (crête à crête) Sin/Cos
Fréquence de sortie
TTL jusqu'à 5000 imp/tr, max. 200 kHz
HTL jusqu'à 5000 imp/tr, max. 200 kHz
TTL au-dessus de 1200 imp/tr, max. 2 MHz
HTL au-dessus de 1200 imp/tr, max. 600 kHz
1 Vpp (crête à crête) Sin/Cos, max. 100 kHz
Tension de service
4,75 VDC jusqu'à 5,5 VDC
Consommation interne: typ. 100 mA
5 VDC jusqu'à 30 VDC
Consommation interne: typ. 70 mA
10 VDC jusqu'à 30 VDC
Consommation interne: typ. 100 mA
Température de travail
Sortie connecteur : -40 °C à +85 °C, sortie câble : -20 °C à +80 °C (Option ACA : -40 °C à +85 °C)
1 Vpp Sin/Cos : -10 °C à +70 °C
Protection
Boîtier : IP65, IP67; à l'entrée de l'arbre : IP65
Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

DésignationABN inv. poss.
L2axial, blindage relié électriquement au boîtier codeur
K2axial, sans blindage
Affectations des bornes
 K2, L2K2, L2K2, L2K2, L2L2
ConnexionG05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30SIN
GNDWHWHWHWHWH
(+) VccBNBNBNBNBN
AGNGNGNGNGN
BYEYEYEYEGY
NGYGYGYGY-
Sortie d'alerte précocePK-PK--
A inv.--RDRDYE
B inv.--BK, (BU á ACA)BK, (BU á ACA)PK
N inv.--VTVT-
Blindagetorontorontorontorontoron
Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

DésignationABN inv. poss.

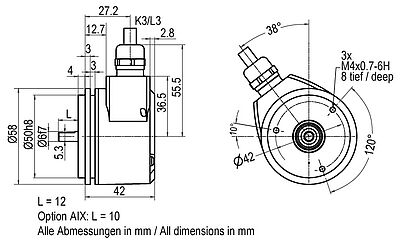

K3radial, sans blindage
L3radial, blindage relié électriquement au boîtier codeur
Affectations des bornes
 K3, L3K3, L3K3, L3K3, L3L3
ConnexionG05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30SIN
GNDWHWHWHWHWH
(+) VccBNBNBNBNBN
AGNGNGNGNGN
BYEYEYEYEGY
NGYGYGYGY-
Sortie d'alerte précocePK-PK--
A inv.--RDRDYE
B inv.--BK, (BU á ACA)BK, (BU á ACA)PK
N inv.--VTVT-
Blindagetorontorontorontorontoron
Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

DésignationABN inv. poss.
SI5axial, 5-pôles, connecteur relié électriquement au boîtier codeur-
SI6axial, 6-pôles, connecteur relié électriquement au boîtier codeur-
SI8axial, 8-pôles, connecteur relié électriquement au boîtier codeur
SI12axial, 12-pôles, connecteur relié électriquement au boîtier codeur
Affectations des bornes
SI5SI6SI6SI8SI8SI8SI12SI12SI12SI12SI12
 5-pôles6-pôles6-pôles8-pôles8-pôles8-pôles12-pôles12-pôles12-pôles12-pôles12-pôles
Schéma du connecteur
ConnexionF05, H05, F24, H24, H30G05, G24F05, H05, F24, H24, H30F05, H05, F24, H24, H30P05, R05, P24, R24, R30, 245, 645SING05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30SIN
GND166111K, LK, LK, LK, LK, L
(+) Vcc211222M, BM, BM, BM, BM, B
A322333EEEEE
B444444HHHHH
N53355-CCCC-
Sortie d'alerte précoce-5----G-G--
A inv.----66--FFF
B inv.----77--AAA
N inv.----8---DD-
n. c.--56, 7, 8-5, 8A, D, F, JA, D, F, G, JJG, JD, G, J
Blindage-----------
Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

DésignationABN inv. poss.
SH5radial, 5-pôles, connecteur relié électriquement au boîtier codeur-
SH6radial, 6-pôles, connecteur relié électriquement au boîtier codeur-
SH8radial, 8-pôles, connecteur relié électriquement au boîtier codeur
SH12radial, 12-pôles, connecteur relié électriquement au boîtier codeur
Affectations des bornes
SH5SH6SH6SH8SH8SH8SH12SH12SH12SH12SH12
 5-pôles6-pôles6-pôles8-pôles8-pôles8-pôles12-pôles12-pôles12-pôles12-pôles12-pôles
Schéma du connecteur
ConnexionF05, H05, F24, H24, H30G05, G24F05, H05, F24, H24, H30F05, H05, F24, H24, H30P05, R05, P24, R24, R30, 245, 645SING05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30SIN
GND166111K, LK, LK, LK, LK, L
(+) Vcc211222M, BM, BM, BM, BM, B
A322333EEEEE
B444444HHHHH
N53355-CCCC-
Sortie d'alerte précoce-5----G-G--
A inv.----66--FFF
B inv.----77--AAA
N inv.----8---DD-
n. c.--56, 7, 8-5, 8A, D, F, JA, D, F, G, JJG, JD, G, J
Blindage-----------
Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

DésignationABN inv. poss.
S2axial, 7-pôles, connecteur relié électriquement au boîtier codeur-
Affectations des bornes
S2S2
 7-pôles7-pôles
Schéma du connecteur
ConnexionG05, G24F05, H05, F24, H24, H30
GND11
(+) Vcc22
A33
B44
N55
Sortie d'alerte précoce6-
A inv.--
B inv.--
N inv.--
n. c.76, 7
Blindage--
Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

DésignationABN inv. poss.
S3radial, 7-pôles, connecteur relié électriquement au boîtier codeur-
Affectations des bornes
S3S3
 7-pôles7-pôles
Schéma du connecteur
ConnexionG05, G24F05, H05, F24, H24, H30
GND11
(+) Vcc22
A33
B44
N55
Sortie d'alerte précoce6-
A inv.--
B inv.--
N inv.--
n. c.76, 7
Blindage--
Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

DésignationABN inv. poss.
S4axial, 12-pôles, connecteur relié électriquement au boîtier codeur
Affectations des bornes
S4S4S4S4S4
 12-pôles12-pôles12-pôles12-pôles12-pôles
Schéma du connecteur
ConnexionG05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30SIN
GND1010101010
(+) Vcc1212121212
A55555
B88888
N3333-
Sortie d'alerte précoce11-11--
A inv.--666
B inv.--111
N inv.--44-
n. c.1, 2, 4, 6, 7, 91, 2, 4, 6, 7, 9, 112, 7, 92, 7, 9, 112, 3, 4, 7, 9, 11
Blindage-----
Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

DésignationABN inv. poss.
S5radial, 12-pôles, connecteur relié électriquement au boîtier codeur
Affectations des bornes
S5S5S5S5S5
 12-pôles12-pôles12-pôles12-pôles12-pôles
Schéma du connecteur
ConnexionG05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30SIN
GND1010101010
(+) Vcc1212121212
A55555
B88888
N3333-
Sortie d'alerte précoce11-11--
A inv.--666
B inv.--111
N inv.--44-
n. c.1, 2, 4, 6, 7, 91, 2, 4, 6, 7, 9, 112, 7, 92, 7, 9, 112, 3, 4, 7, 9, 11
Blindage-----
Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

DésignationABN inv. poss.

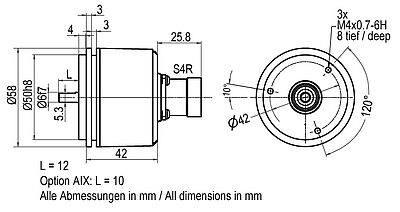

S4Raxial, 12-pôles, connecteur relié électriquement au boîtier codeur
Affectations des bornes
S4RS4RS4RS4RS4R
 12-pôles12-pôles12-pôles12-pôles12-pôles
Schéma du connecteur
ConnexionG05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30SIN
GND1010101010
(+) Vcc1212121212
A55555
B88888
N3333-
Sortie d'alerte précoce11-11--
A inv.--666
B inv.--111
N inv.--44-
n. c.1, 2, 4, 6, 7, 91, 2, 4, 6, 7, 9, 112, 7, 92, 7, 9, 112, 3, 4, 7, 9, 11
Blindage-----
Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

DésignationABN inv. poss.
S5Rradial, 12-pôles, connecteur relié électriquement au boîtier codeur
Affectations des bornes
S5RS5RS5RS5RS5R
 12-pôles12-pôles12-pôles12-pôles12-pôles
Schéma du connecteur
ConnexionG05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30SIN
GND1010101010
(+) Vcc1212121212
A55555
B88888
N3333-
Sortie d'alerte précoce11-11--
A inv.--666
B inv.--111
N inv.--44-
n. c.1, 2, 4, 6, 7, 91, 2, 4, 6, 7, 9, 112, 7, 92, 7, 9, 112, 3, 4, 7, 9, 11
Blindage-----
Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

DésignationABN inv. poss.
SB4axial, 4-pôles, connecteur relié électriquement au boîtier codeur-
SB5axial, 5-pôles, connecteur relié électriquement au boîtier codeur-
SB8axial, 8-pôles, connecteur relié électriquement au boîtier codeur
SB12axial, 12-pôles, connecteur relié électriquement au boîtier codeur
Affectations des bornes
SB4SB5SB8SB8SB8SB12SB12SB12SB12
 4-pôles5-pôles8-pôles8-pôles8-pôles12-pôles12-pôles12-pôles12-pôles
Schéma du connecteur
ConnexionF05, H05, F24, H24, H30F05, H05, F24, H24, H30F05, H05, F24, H24, H30P05, R05, P24, R24, R30, 245, 645SING05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30
GND331113333
(+) Vcc112221111
A243334444
B424456666
N-555-8888
Sortie d'alerte précoce-----5-5-
A inv.---64--99
B inv.---76--77
N inv.---8---1010
n. c.--6, 7, 8-7, 82, 7, 9, 10, 11, 122, 5, 7, 9, 10, 11, 122, 11, 122, 5, 11, 12
Blindage---------
Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

DésignationABN inv. poss.
SC4radial, 4-pôles, connecteur relié électriquement au boîtier codeur-
SC5radial, 5-pôles, connecteur relié électriquement au boîtier codeur-
SC8radial, 8-pôles, connecteur relié électriquement au boîtier codeur
SC12radial, 12-pôles, connecteur relié électriquement au boîtier codeur
Affectations des bornes
SC4SC5SC8SC8SC8SC12SC12SC12SC12
 4-pôles5-pôles8-pôles8-pôles8-pôles12-pôles12-pôles12-pôles12-pôles
Schéma du connecteur
ConnexionF05, H05, F24, H24, H30F05, H05, F24, H24, H30F05, H05, F24, H24, H30P05, R05, P24, R24, R30, 245, 645SING05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30
GND331113333
(+) Vcc112221111
A243334444
B424456666
N-555-8888
Sortie d'alerte précoce-----5-5-
A inv.---64--99
B inv.---76--77
N inv.---8---1010
n. c.--6, 7, 8-7, 82, 7, 9, 10, 11, 122, 5, 7, 9, 10, 11, 122, 11, 122, 5, 11, 12
Blindage---------
jusqu'à 2500 imp/tr
Tension de service VDC
5 - 30 VDC
Courant nominal
typ. 70 mA
Forme des signaux
rectangulaire
Connexion de sortie

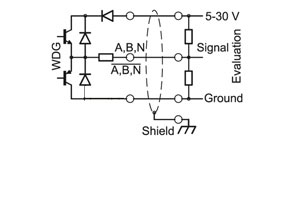

HTL
Canaux
AB, ABN
Sortie
Push-pull
Mise sous charge
max. 40 mA / canal
Niveau mA
pour 20 mA
Niveau H>
H > Vcc - 10 % Vcc
Niveau L<
L < 2,5 VDC
Fréquence de sortie
max. 200 kHz
Protection de raccordement
uniquement dispositif de protection contre une inversion de polarité
Sortie d'alerte précoce
non
Tension de service VDC
5 - 30 VDC
Courant nominal
typ. 70 mA
Forme des signaux
rectangulaire
Connexion de sortie
HTL inversée
Canaux
AB, ABN, et signaux inversés
Sortie
Push-pull
Mise sous charge
max. 40 mA / canal
Niveau mA
pour 20 mA
Niveau H>
H > Vcc - 10 % Vcc
Niveau L<
L < 2,5 VDC
Fréquence de sortie
max. 200 kHz
Protection de raccordement
uniquement dispositif de protection contre une inversion de polarité
Sortie d'alerte précoce
non
jusqu'à 5000 imp/tr
Tension de service VDC
4,75 - 5,5 VDC
Courant nominal
typ. 70 mA
Forme des signaux
rectangulaire
Connexion de sortie
TTL
Canaux
ABN
Sortie
Push-pull
Mise sous charge
max. 40 mA / canal
Niveau mA
pour 20 mA
Niveau H>
H > 2,5 VDC
Niveau L<
L < 0,5 VDC
Fréquence de sortie
max. 200 kHz
Protection de raccordement
non
Sortie d'alerte précoce
oui
Tension de service VDC
4,75 - 5,5 VDC
Courant nominal
typ. 70 mA
Forme des signaux
rectangulaire
Connexion de sortie
TTL
Canaux
AB, ABN
Sortie
Push-pull
Mise sous charge
max. 40 mA / canal
Niveau mA
pour 20 mA
Niveau H>
H > 2,5 VDC
Niveau L<
L < 0,5 VDC
Fréquence de sortie
max. 200 kHz
Protection de raccordement
non
Sortie d'alerte précoce
non
Tension de service VDC
4,75 - 5,5 VDC
Courant nominal
typ. 70 mA
Forme des signaux
rectangulaire
Connexion de sortie
TTL, RS422 comp., inversée
Canaux
AB, ABN, et signaux inversés
Sortie
Push-pull
Mise sous charge
max. 40 mA / canal
Niveau mA
pour 20 mA
Niveau H>
H > 2,5 VDC
Niveau L<
L < 0,5 VDC
Fréquence de sortie
max. 200 kHz
Protection de raccordement
non
Sortie d'alerte précoce
oui
Tension de service VDC
4,75 - 5,5 VDC
Courant nominal
typ. 70 mA
Forme des signaux
rectangulaire
Connexion de sortie
TTL, RS422 comp., inversée
Canaux
AB, ABN, et signaux inversés
Sortie
Push-pull
Mise sous charge
max. 40 mA / canal
Niveau mA
pour 20 mA
Niveau H>
H > 2,5 VDC
Niveau L<
L < 0,5 VDC
Fréquence de sortie
max. 200 kHz
Protection de raccordement
non
Sortie d'alerte précoce
non
Tension de service VDC
10 - 30 VDC
Courant nominal
typ. 70 mA
Forme des signaux
rectangulaire
Connexion de sortie
HTL
Canaux
AB, ABN
Sortie
Push-pull
Mise sous charge
max. 40 mA / canal
Niveau mA
pour 20 mA
Niveau H>
H > Vcc - 2,5 VDC
Niveau L<
L < 2,5 VDC
Fréquence de sortie
max. 200 kHz
Protection de raccordement
oui
Sortie d'alerte précoce
oui
Tension de service VDC
10 - 30 VDC
Courant nominal
typ. 70 mA
Forme des signaux
rectangulaire
Connexion de sortie
HTL
Canaux
AB, ABN
Sortie
Push-pull
Mise sous charge
max. 40 mA / canal
Niveau mA
pour 20 mA
Niveau H>
H > Vcc - 2,5 VDC
Niveau L<
L < 2,5 VDC
Fréquence de sortie
max. 200 kHz
Protection de raccordement
oui
Sortie d'alerte précoce
non
Tension de service VDC
10 - 30 VDC
Courant nominal
typ. 70 mA
Forme des signaux
rectangulaire
Connexion de sortie
HTL inversée
Canaux
AB, ABN, et signaux inversés
Sortie
Push-pull
Mise sous charge
max. 40 mA / canal
Niveau mA
pour 20 mA
Niveau H>
H > Vcc - 2,5 VDC
Niveau L<
L < 2,5 VDC
Fréquence de sortie
max. 200 kHz
Protection de raccordement
oui
Sortie d'alerte précoce
oui
Tension de service VDC
10 - 30 VDC
Courant nominal
typ. 70 mA
Forme des signaux
rectangulaire
Connexion de sortie
HTL inversée
Canaux
AB, ABN, et signaux inversés
Sortie
Push-pull
Mise sous charge
max. 40 mA / canal
Niveau mA
pour 20 mA
Niveau H>
H > Vcc - 2,5 VDC
Niveau L<
L < 2,5 VDC
Fréquence de sortie
max. 200 kHz
Protection de raccordement
oui
Sortie d'alerte précoce
non
Tension de service VDC
10 - 30 VDC
Courant nominal
typ. 70 mA
Forme des signaux
rectangulaire
Connexion de sortie
TTL, RS422 comp., inversée
Canaux
AB, ABN, et signaux inversés
Sortie
Push-pull
Mise sous charge
max. 40 mA / canal
Niveau mA
pour 20 mA
Niveau H>
H > 2,5 VDC
Niveau L<
L < 1,2 VDC
Fréquence de sortie
max. 200 kHz
Protection de raccordement
uniquement dispositif de protection contre une inversion de polarité
Sortie d'alerte précoce
oui
Tension de service VDC
10 - 30 VDC
Courant nominal
typ. 70 mA
Forme des signaux
rectangulaire
Connexion de sortie
TTL, RS422 comp., inversée
Canaux
AB, ABN, et signaux inversés
Sortie
Push-pull
Mise sous charge
max. 40 mA / canal
Niveau mA
pour 20 mA
Niveau H>
H > 2,5 VDC
Niveau L<
L < 1,2 VDC
Fréquence de sortie
max. 200 kHz
Protection de raccordement
uniquement dispositif de protection contre une inversion de polarité
Sortie d'alerte précoce
non
(plus fréquence) 1200 jusqu'à 25000 imp/tr
Tension de service VDC
4,75 - 5,5 VDC
Courant nominal
typ. 100 mA
Forme des signaux
rectangulaire
Connexion de sortie
TTL
Canaux
AB, ABN
Sortie
Push-pull
Mise sous charge
max. 40 mA / canal
Niveau mA
pour 20 mA
Niveau H>
H > 2,5 VDC
Niveau L<
L < 0,5 VDC
Fréquence de sortie
max. 2 MHz
Protection de raccordement
non
Sortie d'alerte précoce
non
Tension de service VDC
4,75 - 5,5 VDC
Courant nominal
typ. 100 mA
Forme des signaux
rectangulaire
Connexion de sortie
TTL, RS422 comp., inversée
Canaux
AB, ABN, et signaux inversés
Sortie
Push-pull
Mise sous charge
max. 40 mA / canal
Niveau mA
pour 20 mA
Niveau H>
H > 2,5 VDC
Niveau L<
L < 0,5 VDC
Fréquence de sortie
max. 2 MHz
Protection de raccordement
non
Sortie d'alerte précoce
non
Tension de service VDC
10 - 30 VDC
Courant nominal
typ. 100 mA
Forme des signaux
rectangulaire
Connexion de sortie
HTL
Canaux
ABN
Sortie
Push-pull
Mise sous charge
max. 40 mA / canal
Niveau mA
pour 20 mA
Niveau H>
H > Vcc - 2,5 VDC
Niveau L<
L < 2,5 VDC
Fréquence de sortie
max. 600 kHz
Protection de raccordement
oui
Sortie d'alerte précoce
non
Tension de service VDC
10 - 30 VDC
Courant nominal
typ. 100 mA
Forme des signaux
rectangulaire
Connexion de sortie
HTL inversée
Canaux
AB, ABN, et signaux inversés
Sortie
Push-pull
Mise sous charge
max. 40 mA / canal
Niveau mA
pour 20 mA
Niveau H>
H > Vcc - 2,5 VDC
Niveau L<
L < 2,5 VDC
Fréquence de sortie
max. 600 kHz
Protection de raccordement
oui
Sortie d'alerte précoce
non
Tension de service VDC
10 - 30 VDC
Courant nominal
typ. 100 mA
Forme des signaux
rectangulaire
Connexion de sortie
TTL, RS422 comp., inversée
Canaux
AB, ABN, et signaux inversés
Sortie
Push-pull
Mise sous charge
max. 40 mA / canal
Niveau mA
pour 20 mA
Niveau H>
H > 2,5 VDC
Niveau L<
L < 1,2 VDC
Fréquence de sortie
max. 2 MHz
Protection de raccordement
uniquement dispositif de protection contre une inversion de polarité
Sortie d'alerte précoce
non
1024, 2048 imp/tr
Tension de service VDC
4,75 - 5,5 VDC
Courant nominal
typ. 100 mA sans charge
Forme des signaux
sinusoïdal
Connexion de sortie
1 Vpp (crête à crête) Sin/Cos
Canaux
AB
Sortie
Sinus, Cosinus
Mise sous charge
pour 1 Vpp (crête à crête) Sin/Cos : min. 120 Ohm
Niveau différentiel (seuil d'écart pilote)
Niveau différentiel 1 Vpp (crête à crête) +/- 25 % (seuil d'écart pilote)
Fréquence de sortie
max. 100 kHz
Protection de raccordement
non
Longueur de câble max.
max. 150 m pour <260 pF/m
Sortie d'alerte précoce
non
Le codeur rotatif WDGI 58A est également disponible en version codeur à faible coefficient de friction. Dans ce cas le couple de démarrage passe à ≤ 0,25 Ncm et l'indice de protection à l'entrée de l'arbre à IP50.
Le codeur rotatif WDGI 58A avec les connexions de sortie F24, G24, H24, I24, P24, R24, F05, G05, H05, I05, P05, R05, 245, 524, 645 peut être livré également avec la plage de température étendue -40 °C jusque +85 °C (mesure sur bride).

Le codeur rotatif WDGI 58A est également disponible avec une membrane d'égalisation de pression. Celle-ci empêche la pénétration de l'eau dans le boîtier du codeur rotatif en cas de forte humidité de l'air.
Indice de protection jusqu'à IP67, la plage de température et le brouillard salin sont préservés. Résistant aux produits chimiques et aux solvants selon DIN EN ISO2812-1

Le codeur rotatif WDGI 58A est également disponible avec une longueur de câble supérieure à 2 m. La longueur de câble max. dépend de la tension de service et de la fréquence ; se reporter à 'Données techniques générales'
Lors de votre commande, merci de compléter le numéro de commande par un numéro à 3 chiffres qui indique la longueur en décimètres.
Exemple : 5 m longueur de câble = 050
KI467 Drehgeber Kabeldose
KI-4-67

Connecteur femelle (prise) KI-4-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB4 et SC4, 4-pôles, IP67

Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie.

KIA467 Drehgeber Kabeldose
KIA-4-67

Connecteur femelle (prise) KIA-4-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB4 et SC4, 4-pôles, IP67

Câble confectionné blindé avec boîtier de raccordement à angle,
blindage (écran) en saillie.

KI567 Drehgeber Kabeldose
KI-5-67

Connecteur femelle (prise) KI-5-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB5 et SC5, 5-pôles, IP67

Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie.

KIA567 Drehgeber Kabeldose
KIA-5-67

Connecteur femelle (prise) KIA-5-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB5 et SC5, 5-pôles, IP67

Câble confectionné blindé avec boîtier de raccordement à angle,
blindage (écran) en saillie.

KD540 Drehgeber Kabeldose
KD-5-40

Connecteur femelle (prise) KD-5-40 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 5-pôles, IP40

Boîtier de raccordement droit ou câbles confectionnés avec boîtier de raccordement droit.
Avec taraudage M16 x 0.75

KD567 Kabeldose Drehgeber
KD-5-67

Connecteur femelle (prise) KD-5-67 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 5-pôles, IP67

Boîtier de raccordement droit ou câbles confectionnés avec boîtier de raccordement droit.
Avec taraudage M16 x 0.75.

KDA667 Drehgeber Kabeldose
KDA-6-67

Connecteur femelle (prise) KDA-6-67 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 6-pôles, IP67

Boîtier de raccordement à angle ou
câbles confectionnés avec boîtier de raccordement à angle.

KD740 Drehgeber Kabeldose
KD-7-40

Connecteur femelle (prise) KD-7-40 :
Convient pour les codeurs rotatifs avec sortie connecteur S2/S3, 7-pôles, IP40

Boîtier de raccordement droit ou
câbles confectionnés avec boîtier de raccordement droit.
Avec taraudage M16 x 0.75

KDA740 Drehgeber Kabeldose
KDA-7-40

Connecteur femelle (prise) KDA-7-40 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 7-pôles, IP40

Boîtier de raccordement à angle ou
câbles confectionnés avec boîtier de raccordement à angle.
Avec taraudage M16 x 0.75

KD767 Drehgeber Kabeldose
KD-7-67

Connecteur femelle (prise) KD-7-67 :
Convient pour les codeurs rotatifs avec sortie connecteur S2/S3, 7-pôles, IP67

Boîtier de raccordement droit ou
câbles confectionnés avec boîtier de raccordement droit.
Avec taraudage M16 x 0.75

KDA767 Drehgeber Kabeldose
KDA-7-67

Connecteur femelle (prise) KDA-7-67 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 7-pôles, IP67

Boîtier de raccordement à angle ou
câbles confectionnés avec boîtier de raccordement à angle.
Avec taraudage M16 x 0.75

KI867 Drehgeber Kabeldose
KI-8-67

Connecteur femelle (prise) KI-8-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB8 et SC8, 8-pôles, IP67

Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie.

KIA867 Drehgeber Kabeldose
KIA-8-67

Connecteur femelle (prise) KIA-8-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB8 et SC8, 8-pôles, IP67

Câble confectionné blindé avec boîtier de raccordement à angle,
blindage (écran) en saillie.

KD840 Drehgeber Kabeldose
KD-8-40

Connecteur femelle (prise) KD-8-40 :
Convient pour les codeurs rotatifs avec sortie connecteur S2/S3, 8-pôles, IP40

Boîtier de raccordement droit ou
câbles confectionnés avec boîtier de raccordement droit.

KD867 Drehgeber Kabeldose
KD-8-67

Connecteur femelle (prise) KD-8-67 :
Convient pour les codeurs rotatifs avec sortie connecteur S2/S3, 8-pôles, IP67

Boîtier de raccordement droit ou
câbles confectionnés avec boîtier de raccordement droit.

Drehgeber KDA867
KDA-8-67

Connecteur femelle (prise) KDA-8-67 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 8-pôles, IP67

Boîtier de raccordement à angle ou
câbles confectionnés avec boîtier de raccordement à angle.
Avec taraudage M16 x 0.75

Drehgeber KDA867S
KDA-8-67-S

Connecteur femelle (prise) KDA-8-67-S :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 8-pôles, IP67

Boîtier de raccordement à angle, blindage (écran) possible ou
câbles confectionnés avec boîtier de raccordement à angle, blindé de bout en bout.

KI1267 Drehgeber Kabeldose
KI-12-67

Connecteur femelle (prise) KI-12-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB12 et SC12, 12-pôles, IP67

Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie.

KIA1267 Drehgeber Kabeldose
KIA-12-67

Connecteur femelle (prise) KIA-12-67 :
Convient pour les codeurs rotatifs avec sortie prise capteur SB12 et SC12, 12-pôles, IP67

Câble confectionné blindé avec boîtier de raccordement à angle,
blindage (écran) en saillie.

KDSH1267 Drehgeber Kabeldose
KD-SH12-67

Connecteur femelle (prise) KD-SH12-67 :
Convient pour les codeurs rotatifs avec sortie connecteur SI/SH, 12-pôles, IP67

Boîtier de raccordement droit ou
câbles confectionnés avec boîtier de raccordement droit.

KD1267 Drehgeber Kabeldose
KD-12-67

Connecteur femelle (prise) KD-12-67 :
Convient pour les codeurs rotatifs avec sortie connecteur S4/S5, S4R/S5R, 12-pôles, IP67

Boîtier de raccordement droit ou
câbles confectionnés avec boîtier de raccordement droit.
Sens horaire ou anti-horaire.

 STEP-fichier

KDA1267 Drehgeber Kabeldose
KDA-12-67

Connecteur femelle (prise) KDA-12-67:
Convient pour les codeurs rotatifs avec sortie connecteur S4/S5, S4R/S5R, 12-pôles, IP67

Boîtier de raccordement à angle ou
câbles confectionnés avec boîtier de raccordement à angle.
Sens horaire ou anti-horaire.
Insert femelle avec montage au choix.

KD84015S DIZ Drehgeber Kabeldose
KD-8-40-15-S-DIZ

Connecteur femelle (prise) KD-8-40-15-S-DIZ :
Pour convertisseurs de fréquence : Emotron

Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 15-pôles, 2-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.

KD84015S RST Drehgeber Kabeldose
KD-8-40-15-S-RST

Connecteur femelle (prise) KD-8-40-15-S-RST :
Pour convertisseurs de fréquence : RST

Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 15-pôles, 2-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.

KD84015S SDR Drehgeber Kabeldose
KD-8-40-15-S-SDR

Connecteur femelle (prise) KD-8-40-15-S-SDR :
Pour commande : Schindler MX

Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 15-pôles, 2-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.

KD84015S CTF Drehgeber Kabeldose
KD-8-40-15-S-CTF

Connecteur femelle (prise) KD-8-40-15-S-CTF:
Pour convertisseurs de fréquence : Control Techniques

Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 15-pôles, 3-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.

KD84015S KEB Drehgeber Kabeldose
KD-8-40-15-S-KEB

Connecteur femelle (prise) KD-8-40-15-S-KEB :
Pour convertisseurs de fréquence : KEB

Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 15-pôles, 3-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.

KD84015S LOH Drehgeber Kabeldose
KD-8-40-15-S-LOH

Connecteur femelle (prise) KD-8-40-15-S-LOH :
Pour convertisseurs de fréquence : Flender Loher Type: Dynavert L

Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 15-pôles, 3-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.

KD84015S LIF Drehgeber Kabeldose
KD-8-40-15-S-LIF

Connecteur femelle (prise) KD-8-40-15-S-LIF :
Pour convertisseurs de fréquence : Liftequip

Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 9-pôles, 2-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.

KD84015S ZIL Drehgeber Kabeldose
KD-8-40-15-S-ZIL

Connecteur femelle (prise) KD-8-40-15-S-ZIL:
Pour convertisseurs de fréquence : Ziehl-Abegg

Convient pour les codeurs rotatifs avec sorties connecteur SI8 et SH8, 8 pôles, IP40.
Connecteur (Sub-D 9-pôles, 2-rangées).
Câbles confectionnés avec boîtier de raccordement droit et connecteur Sub-D.
Boîtier prise femelle / boîtier connecteur avec écran relié électriquement.

SP300 Drehgeber Spannexzenter
SP-3-00

Excentrique de serrage SP-3-00

Convient pour codeurs rotatifs incrémentaux WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B et codeurs rotatifs absolus WDGA 36A, WDGA 58A, WDGA 58B.

MG58A Drehgeber Montageglocke 01
MG58A

Cloche de montage MG58A

Convient pour codeurs rotatifs incrémentaux WDGI 58A et
codeurs rotatifs absolus WDGA 58A.

ST27 Kupplung Drehgeber
ST27

Accouplement à anneau élastomère ST27

pour codeurs rotatifs avec axe Ø 6 mm ou 10 mm

PK20 Kupplung Drehgeber
PK20

Accouplement à tenons PK20

pour codeurs rotatifs avec axe Ø 6 mm.

PK24 Kupplung Drehgeber
PK24

Accouplement à tenons PK24

pour codeurs rotatifs avec axe Ø 6 mm, 8 mm ou 10 mm.

FSK22 Kupplung Drehgeber
FSK22

Accouplement flexible à membranes métalliques FSK22

pour codeurs rotatifs avec axe Ø 6 mm, 10 mm ou 12 mm.

WK22 Kupplung Drehgeber
WK22

Accouplement flexible à hélicoïdes WK22

pour codeurs rotatifs avec axe Ø 6 mm.

WK24 Kupplung Drehgeber
WK24

Accouplement flexible à hélicoïdes WK24

pour codeurs rotatifs avec axe Ø 6 mm, 8 mm, 10 mm ou 12 mm.

WK32 Kupplung Drehgeber
WK32

Accouplement flexible à hélicoïdes WK32

pour codeurs rotatifs avec axe Ø 6 mm ou 10 mm.

BK29 Kupplung Drehgeber
BK29

Accouplement flexible à soufflet BK29

pour codeurs rotatifs avec axe Ø 6 mm, 8 mm, 10 mm ou 12 mm*.
Décalage radial max. de l'arbre : ± 0,25 mm ou ± 0,30 mm*
Rigidité du ressort de torsion : 150 Nm/rad ou 130 Nm/rad*

FB29B Kupplung Drehgeber
FB29B

Accouplement flexible à soufflet FB29B

pour codeurs rotatifs avec axe Ø 4 mm, 6 mm, 8 mm, 10 mm ou 12 mm.

DSK29 Kupplung Drehgeber
DSK29

Accouplement à anneau élastomère DSK29

pour codeur axe Ø 6 mm, 8 mm ou 10 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.

DSK38 Kupplung Drehgeber
DSK38

Accouplement à anneau élastomère DSK38

pour codeur axe Ø 6 mm, 8 mm, 10 mm ou 12 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.

MR200KR Messrad Drehgeber
MR200KR

Roues de mesure MR200KR

Circonférence 200 mm,
Surface de revêtement : moletage croisé
Domaines d'application : carton, bois, certains textiles.
Pour codeurs rotatifs avec axe : Ø 6 mm ou 10 mm.

MRA200KR Messrad Drehgeber
MRA200KR

Roues de mesure MRA200KR

Circonférence 200 mm,
Surface de revêtement : moletage croisé
Domaines d'application : Carton, bois, textiles, caoutchouc, plastique souple.
Pour codeurs rotatifs avec axe : Ø 6 mm, Ø 10 mm ou Ø 12 mm.

 STEP fichier MRA200KR06 perçage Ø 6 mm

MR200KH Messrad Drehgeber
MR200KH

Roues de mesure MR200KH

Circonférence 200 mm,
Surface de revêtement : plastique (Polyuréthane, lisse)
Domaines d'application : plastique, surfaces peintes, papier, carton, bois, métal, textiles.
Pour codeurs rotatifs avec axe : Ø 6 mm ou 10 mm.

MRA200KH Messrad Drehgeber
MRA200KH

Roues de mesure MRA200KH

Circonférence 200 mm,
Surface de revêtement : plastique (Polyuréthane, lisse)
Domaines d'application : métal graissé, profilés en acier, surfaces peintes, plastique, papier, carton, bois, textiles, fil, cuir.
Pour codeurs rotatifs avec axe : Ø 6 mm, Ø 10 mm ou Ø 12 mm.

 STEP fichier MRA200KH10 perçage Ø 10 mm

MR200NG Messrad Drehgeber
MR200NG

Roues de mesure MR200NG

Circonférence 200 mm,
Surface de revêtement : caoutchouc à picots
Domaines d'application : textiles.
Pour codeurs rotatifs avec axe : Ø 6 mm ou 10 mm

MRA200NG Messrad Drehgeber
MRA200NG

Roues de mesure MRA200NG

Circonférence 200 mm,
Surface de revêtement : Polyuréthane à picots
Domaines d'application : Textiles grossiers, tapis, mesure de câble, toison, papier, carton, bois, plastique.
Pour codeurs rotatifs avec axe : Ø 6 mm, Ø 10 mm ou Ø 12 mm.

MR200KG Messrad Drehgeber
MR200KG

Roues de mesure MR200KG

Circonférence 200 mm,
Surface de revêtement : plastique (Hytrel, strié)
Domaines d'application : plastique, surfaces peintes, papier, carton, bois, métal, textiles.
Pour codeurs rotatifs avec axe : Ø 6 mm ou 10 mm.


MRA200KG Messrad Drehgeber
MRA200KG

Roues de mesure MRA200KG

Circonférence 200 mm,
Surface de revêtement : plastique (Polyuréthane, strié)
Domaines d'application : Métal non graissé, surfaces peintes, plastique, papier, carton, bois, textiles, verre, revêtements de sol.
Pour codeurs rotatifs avec axe : Ø 6 mm, Ø 10 mm ou Ø 12 mm

distributors
For further information please contact our local distributor.
Here you find a list of our distributors worldwide
Vous souhaitez obtenir une offre ou souhaitez un rappel. Demande
Contact
