Codeur rotatif absolu, magnétique, EtherNet/IP WDGA 58F
Le codeur EtherNet/IP le plus compact du monde
Connecteur bus : Connexion via connecteur 3x M12;
Arbre plein, bride de serrage;
Boîtier : Ø 58 mm
16/43-bit monotour/multitours
Arbre plein : Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8"
Protocole : EtherNet/IP™
Classes: Position Sensor, DLR
- EtherNet/IP™, Conformance tested according to version CT-18
- Compact design with bus cover
- EnDra®: maintenance-free and environmentally friendly
- Single-/Multiturn (max. 16 bit/43 bit)
- 2 color duo LEDs to indicate operating status and bus status as well as 2 L/A LEDs
- Highest bearing loads up to 60 N radial, 50 N axial
- DLR (Device-Level-Ring) to increase system availability through redundant network communication
- Full scalability thanks to round axis function, for binary and non-binary resolutions, as well as for non-complete multiturn rotations (gear calculation).
- IP address individually via DHCP or predefined
- Configurable via integrated web server:
- IP address
- Subnet mask
- Gateway address
- Encoder parameters readable
- Firmware update
jusqu'à 65.536 pas / 360° (16 bits)
Résolution multitours43 bits

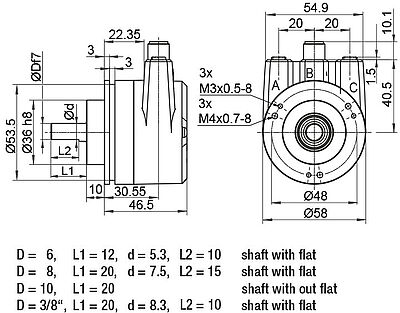

Longueur de l'arbre: L : 12 mm
Charge rad. max. sur l'arbre: 60 N
Charge ax. max. sur l'arbre: 50 N
Longueur de l'arbre: L : 20 mm
Charge rad. max. sur l'arbre: 60 N
Charge ax. max. sur l'arbre: 50 N
Longueur de l'arbre: L : 20 mm
Charge rad. max. sur l'arbre: 60 N
Charge ax. max. sur l'arbre: 50 N
Longueur de l'arbre: L : 20 mm
Charge rad. max. sur l'arbre: 60 N
Charge ax. max. sur l'arbre: 50 N
Consommation interne: typ. 125 mA
Puissance absorbée: typ. 3 W
General information about EtherNet/IP
EtherNet/IP Conformance Tested according to version CT-18
EtherNet/IP Specification Vol 2, Ed 1.29
CIP Specification Vol 1, Ed 3.31
Adjustable parameters
- Number of steps per revolution
- Number of revolution
- Scalin
- Direction of rotation
- CAMs
- Gear Ratio
- Preset
- Counting direction
- Resolution
- Unit Speed
- IP address
- Position
- Position Limit
- Warning messages ("Frequency Exceeded" and "Position Limits Exceeded")
Objects (CIP Objects)
- Identity Object
- Message Router
- Assembly Object
- Connection Manager
- Position Sensor Object
- Qos Object
- TCP/IP Interface Object
- EtherNet Link Object
EtherNet/IP Features
- DLR (Device Level Ring) possible
- Qos (Quality of Service) possible
- ACD (Address Conflict Detection)
- Multicast and unicast capability
Licensing declaration
IP >= V1.00
Licensing declaration
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | |
|---|---|
| BI2 | Connecteur bus avec 3x M12x1 |
Download (582 KB)
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.34 MB)
- Codeurs incrémentaux et absolus
- Systèmes Feedback moteur
- Systèmes de mesure de déplacement
- Recopie de mesures pour ascenceurs
- Fabrication Allemande
Download (4.24 MB)
PROFINET IO; EtherNet/IP; EtherCAT; Universal IE
Download (904 KB)
for WDGA absolut encoders with EtherNet/IP.
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (10.22 KB)
Ready-made Industrial Ethernet connection cable KIE-4-67-RJ:
suitable for encoders WDGA with bus cover BI2 (PROFINET, EthertNet/IP, EtherCAT, universal IE)
Plug M12 - cable - plug RJ45
Ready-made Industrial Ethernet connection cable KIE-4-67-DC:
suitable for encoders WDGA with bus cover BI2 (PROFINET, EthertNet/IP, EtherCAT, universal IE)
Plug M12 - cable - plug M12
Connecteur femelle (prise) KIZ-4-67 :
Pour l'alimentation électrique, 4-pôles
Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie, IP67+IP69K.
Angle de montage MW58B
Convient pour codeurs rotatifs incrémentaux WDGI 58B, 58K, 58D, 58N, WDG 58T et
codeurs rotatifs absolus WDGA 58B.
Bride carrée QF58B
Convient pour codeurs rotatifs incrémentaux WDGI 58B, 58K, 58D, 58N, WDG 58T et
codeurs rotatifs absolus WDGA 58B, WDGA 58D.
Accouplement flexible à membranes métalliques FSK22
pour codeurs rotatifs avec axe Ø 6 mm, 10 mm ou 12 mm.
Accouplement flexible à hélicoïdes WK24
pour codeurs rotatifs avec axe Ø 6 mm, 8 mm, 10 mm ou 12 mm.
Accouplement flexible à soufflet BK29
pour codeurs rotatifs avec axe Ø 6 mm, 8 mm, 10 mm ou 12 mm*.
Décalage radial max. de l'arbre : ± 0,25 mm ou ± 0,30 mm*
Rigidité du ressort de torsion : 150 Nm/rad ou 130 Nm/rad*
Accouplement flexible à soufflet FB29B
pour codeurs rotatifs avec axe Ø 4 mm, 6 mm, 8 mm, 10 mm ou 12 mm.
Accouplement à anneau élastomère DSK29
pour codeur axe Ø 6 mm, 8 mm ou 10 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.
Accouplement à anneau élastomère DSK38
pour codeur axe Ø 6 mm, 8 mm, 10 mm ou 12 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.
Accouplement à anneau élastomère DSK48
pour codeur axe Ø 10 mm, 12 mm ou 14 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.
