WDG 30A

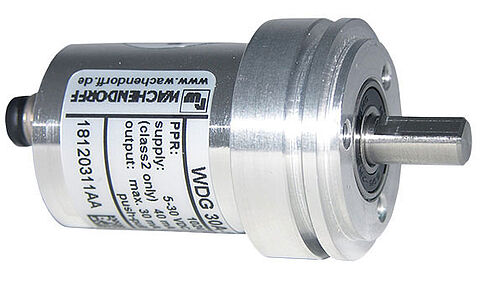

Codeur rotatif, incrémental, magnétique,
Nombre d'impulsions : jusqu'à 1024 imp/tr,
arbre plein, bride synchro : Ø 30 mm

Arbre : Ø 6 mm,
Degré de protection : jusqu'à IP67 intégral
Forme des signaux : rectangulaire

Fiche techniqueGeneral technical data incremental encoders (PDF 551 kB)
Drehgeber WDG30A
Points forts
  • Conception ultra compacte pour une utilisation en environnement difficile
  • Charges sur palier admissibles comme « les grands »
  • Jusqu'à protection IP67 intégrale
  • Production de signaux magnétiques
Détails produit
Bride
Bride synchro
Nombre d'impulsions (imp/tr)
jusqu'à 1024 imp/tr
Boîtier
Ø 30 mm
Aluminium
Arbre
Ø 6 mm
Longueur de l'arbre: L : 12 mm
Charge rad. max. sur l'arbre: 80 N
Charge ax. max. sur l'arbre: 50 N
Vitesse de fonctionnement max.
12000 tr/min.
Connexion de sortie
TTL, RS422 compatible, inv.
TTL
HTL (TTL à 5 VDC)
HTL, inversée (TTL/RS422 comp. à 5 VDC)
Fréquence de sortie
jusqu'à 64 imp/tr, max. 20 kHz
jusqu'à 1024 imp/tr, max. 200 kHz
Tension de service
4,75 VDC jusqu'à 5,5 VDC
Consommation interne: typ. 40 mA
5 VDC jusqu'à 30 VDC
Consommation interne: typ. 40 mA

Données environnementales

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

Qui comprend EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibration :
(DIN EN 60068-2-6)

50 m/s2 (10 Hz à 2000 Hz)

Choc :
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

Conception :

selon la norme DIN VDE 0160

Information sur les droits

Numéro de tarif douanier :

90318020

Pays d'origine :

Allemagne

Température de travail
-20 °C à +80 °C
Protection
IP65 intégrale avec SK6, couvercle IP40 avec K7, L7
Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

DésignationABN inv. poss.
K7radial, sans blindage (IP40)
L7radial, blindage relié électriquement au boîtier codeur (IP40)
Affectations des bornes
 K7, L7K7, L7
ConnexionN05, N30M05, M30
GNDWHWH
(+) VccBNBN
AGNGN
BYEYE
NGYGY
Sortie d'alerte précoce--
A inv.-RD
B inv.-PK, (BK á ACA)
N inv.-BU, (VT á ACA)
Blindagetorontoron
Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

DésignationABN inv. poss.
SK6axial, 6-pôles, connecteur relié électriquement au boîtier codeur-
Affectations des bornes
SK6
 6-pôles
Schéma du connecteur
ConnexionN05, N30
GND3
(+) Vcc2
A4
B5
N1
Sortie d'alerte précoce-
A inv.-
B inv.-
N inv.-
n. c.6
Blindage-
Visionneuse STEP / Fichiers STEP:

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

DésignationABN inv. poss.
SK8axial, 8-pôles, connecteur relié électriquement au boîtier codeur
Affectations des bornes
SK8SK8
 8-pôles8-pôles
Schéma du connecteur
ConnexionN05, N30M05, M30
GND11
(+) Vcc22
A33
B44
N55
Sortie d'alerte précoce--
A inv.-6
B inv.-7
N inv.-8
n. c.6, 7, 8-
Blindage--
16, 32, 64 imp/tr
Tension de service VDC
4,75 - 5,5 VDC
Courant nominal
typ. 40 mA
Forme des signaux
rectangulaire
Connexion de sortie
TTL, RS422 comp., inversée
Canaux
AB, ABN, et signaux inversés
Sortie
Push-pull
Mise sous charge
max. 30 mA / canal
Niveau mA
pour 20 mA
Niveau H>
H > 2,5 VDC
Niveau L<
L < 0,5 VDC
Fréquence de sortie
max. 20 kHz
Protection de raccordement
non
Sortie d'alerte précoce
non
Tension de service VDC
4,75 - 5,5 VDC
Courant nominal
typ. 40 mA
Forme des signaux
rectangulaire
Connexion de sortie
TTL
Canaux
AB, ABN
Sortie
Push-pull
Mise sous charge
max. 30 mA / canal
Niveau mA
pour 20 mA
Niveau H>
H > 2,5 VDC
Niveau L<
L < 0,5 VDC
Fréquence de sortie
max. 20 kHz
Protection de raccordement
non
Sortie d'alerte précoce
non
1-1024 imp/tr
Tension de service VDC
5 - 30 VDC
Courant nominal
typ. 40 mA
Forme des signaux
rectangulaire
Connexion de sortie
HTL, inversée (TTL/RS422 comp. à 5 VDC)
Canaux
AB, ABN, et signaux inversés
Sortie
Push-pull
Mise sous charge
max. 30 mA / canal
Niveau mA
pour 20 mA
Niveau H>
H > Vcc - 10 % Vcc
Niveau L<
L < 2,5 VDC
Fréquence de sortie
max. 200 kHz
Protection de raccordement
non
Sortie d'alerte précoce
non
Tension de service VDC
5 - 30 VDC
Courant nominal
typ. 40 mA
Forme des signaux
rectangulaire
Connexion de sortie
HTL (TTL à 5 VDC)
Canaux
AB, ABN
Sortie
Push-pull
Mise sous charge
max. 30 mA / canal
Niveau mA
pour 20 mA
Niveau H>
H > Vcc - 10 % Vcc
Niveau L<
L < 2,5 VDC
Fréquence de sortie
max. 200 kHz
Protection de raccordement
non
Sortie d'alerte précoce
non
Le codeur rotatif WDG 30A est également disponible en version codeur à faible coefficient de friction. Dans ce cas le couple de démarrage passe à ≤ 0,1 Ncm et l'indice de protection à l'entrée de l'arbre à IP50.

Le codeur rotatif WDG 30A - SK6/SK8 peut également être livré avec la protection élevée IP67 intégrale.

Vitesse de fonctionnement max.: 3500 tr/min.
Charge sur arbre admissible, axiale: 30 N
Charge sur arbre admissible, radiale: 45 N
Nombre d'impulsions max.: 1024 imp/tr
Couple de démarrage: env. 1,2 Ncm en température ambiante

Le codeur rotatif WDG 30A avec les connexions de sortie M05, N05, M30, N30 peut être livré également avec la plage de température étendue -40 °C jusque +80 °C (mesure sur bride).
Le codeur rotatif WDG 30A est également disponible avec une longueur de câble supérieure à 2 m. La longueur de câble max. dépend de la tension de service et de la fréquence ; se reporter à 'Données techniques générales'
Lors de votre commande, merci de compléter le numéro de commande par un numéro à 3 chiffres qui indique la longueur en décimètres.
Exemple : 5 m longueur de câble = 050
General technical Data and safety instructions incremental encoders
