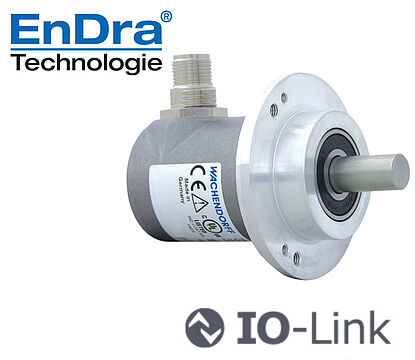

Codeur rotatif absolu IO-Link WDGA 58B,
Arbre plein, bride de serrage;
Boîtier : Ø 58 mm
16/43-bit monotour/multitours;
Arbre plein : Ø 6 mm, Ø 8 mm, Ø 3/8" (9.525 mm), Ø 10 mm;
Profil de l'appareil Smart Sensor Profile (SSP)
Code binaire
- EnDra®: sans maintenance et respectueuse de l'environnement
- IO-Link, monotour/multitours
- Profil de l'appareil pour codeur rotatif Smart Sensor Profile (SSP)
- Monotour/multitours (max. 16 bit / 43 bit)
- Technologie novatrice avec processeur 32 bits
- LED couleur pour l'affichage de l'état de fonctionnement et des messages d'erreur
- Surveillance de la tension d'alimentation
- Commutateur à came pour la position et la vitesse avec hystérésis
- Charges sur le palier des plus élevées : radiale 220 N, axiale 120 N
65.536 pas / 360° (16 bits)
Résolution multitoursjusqu'à 32 bits avec haute précision de valeur jusqu'à 43 bits.
Information: Attention: Pas d'option AAO = IP67 intégral
Longueur de l'arbre: L : 12 mm
Charge rad. max. sur l'arbre: 125 N
Charge ax. max. sur l'arbre: 120 N
Information: Attention: Pas d'option AAO = IP67 intégral
Longueur de l'arbre: L : 19 mm
Charge rad. max. sur l'arbre: 125 N
Charge ax. max. sur l'arbre: 120 N
Information: Attention: Pas d'option AAO = IP67 intégral
Longueur de l'arbre: L : 20 mm
Charge rad. max. sur l'arbre: 220 N
Charge ax. max. sur l'arbre: 120 N
Longueur de l'arbre: L : 20 mm
Charge rad. max. sur l'arbre: 220 N
Charge ax. max. sur l'arbre: 120 N
Consommation interne: typ. 30 mA
Puissance absorbée: max. 0,6 W
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | |
|---|---|

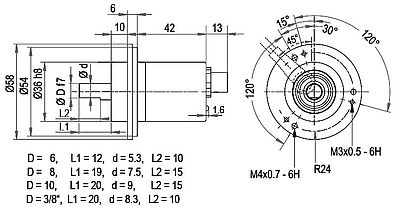

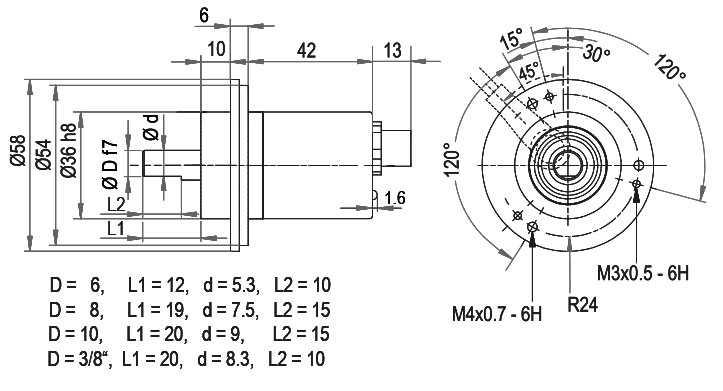

| IB5 | axial, 5-pôles, blindage relié électriquement au boîtier codeur |
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | |
|---|---|

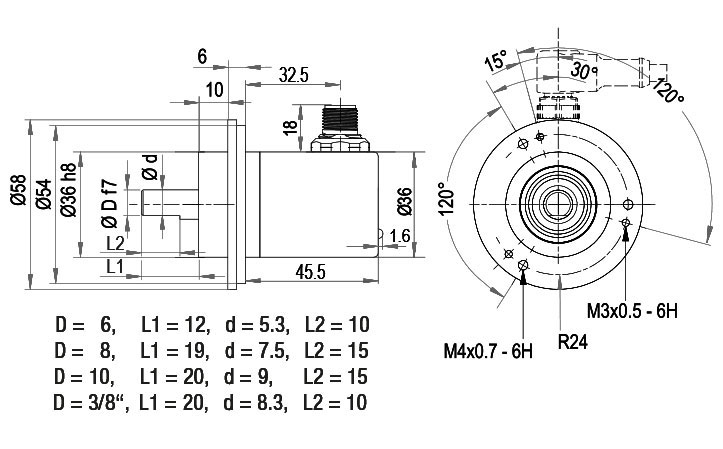

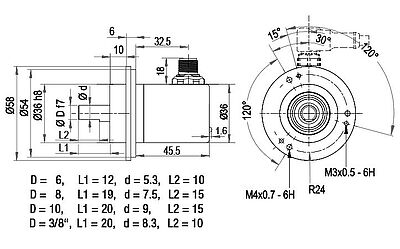

| IC5 | radial, 5-pôles, blindage relié électriquement au boîtier codeur |
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.33 MB)
- Codeurs incrémentaux et absolus
- Systèmes Feedback moteur
- Systèmes de mesure de déplacement
- Recopie de mesures pour ascenceurs
- Fabrication Allemande
Download (4.29 MB)
The future of steel production with smart sensor technology.
Download (1.51 MB)
IODD file for encoder absolute WDGA IO-Link
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Angle de montage MW58B
Convient pour codeurs rotatifs incrémentaux WDGI 58B, 58K, 58D, 58N, WDG 58T et
codeurs rotatifs absolus WDGA 58B.
Bride carrée QF58B
Convient pour codeurs rotatifs incrémentaux WDGI 58B, 58K, 58D, 58N, WDG 58T et
codeurs rotatifs absolus WDGA 58B, WDGA 58D.
Bride carrée WDGQF58B04
Convient pour codeurs rotatifs incrémentaux WDGI 58B, 58K, 58D, 58N, WDG 58T et
codeurs rotatifs absolus WDGA 58B, WDGA 58D.
Accouplement flexible à membranes métalliques FSK22
pour codeurs rotatifs avec axe Ø 6 mm, 10 mm ou 12 mm.
Accouplement flexible à hélicoïdes WK24
pour codeurs rotatifs avec axe Ø 6 mm, 8 mm, 10 mm ou 12 mm.
Accouplement flexible à soufflet BK29
pour codeurs rotatifs avec axe Ø 6 mm, 8 mm, 10 mm ou 12 mm*.
Décalage radial max. de l'arbre : ± 0,25 mm ou ± 0,30 mm*
Rigidité du ressort de torsion : 150 Nm/rad ou 130 Nm/rad*
Accouplement flexible à soufflet FB29B
pour codeurs rotatifs avec axe Ø 4 mm, 6 mm, 8 mm, 10 mm ou 12 mm.
Accouplement à anneau élastomère DSK29
pour codeur axe Ø 6 mm, 8 mm ou 10 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.
Accouplement à anneau élastomère DSK38
pour codeur axe Ø 6 mm, 8 mm, 10 mm ou 12 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.
Accouplement à anneau élastomère DSK48
pour codeur axe Ø 10 mm, 12 mm ou 14 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.
Bras à ressort pour codeur rotatif types
58B, 58D, 58K, 58N et 58T
pour mesure de longueur
Bras à ressort pour codeur rotatif types
58B, 58D, 58K, 58N et 58T
pour mesure de longueur
STEP download WDGMA51052_01 STEP download WDGMA51052_02 STEP download WDGMA51052_03
Bras à ressort pour codeur rotatif types
58B, 58D, 58K, 58N et 58T
pour mesure de longueur
STEP download WDGMA10000_A STEP download WDGMA10000_B STEP download WDGMA10000_C
Support de l'encodeur égalisation linéaire
pour codeur rotatif types
58B, 58D, 58K, 58N et 58T
pour mesure de longueur
Roue de mesure MR150GR06
Circonférence : 150 mm,
Surface de revêtement : Joint torique de 3,5 mm de large, matériau NBR70
Domaines d'application : Bois, métal, bandes transporteuses, papier, textiles.
Pour codeurs rotatifs avec axe : Ø 6 mm
Roue de mesure MRA200GR10
Circonférence : 150 mm,
Surface de revêtement : Joint torique de 3,5 mm de large, matériau NBR70
Domaines d'application : Bois, surfaces vernies, papier, matières plastiques.
Pour codeurs rotatifs avec axe : Ø 10 mm.
Roues de mesure MR200KR
Circonférence 200 mm,
Surface de revêtement : moletage croisé
Domaines d'application : carton, bois, certains textiles.
Pour codeurs rotatifs avec axe : Ø 6 mm ou 10 mm.
Roues de mesure MRA200KR
Circonférence 200 mm,
Surface de revêtement : moletage croisé
Domaines d'application : Carton, bois, textiles, caoutchouc, plastique souple.
Pour codeurs rotatifs avec axe : Ø 6 mm, Ø 10 mm ou Ø 12 mm.
Roues de mesure MR200KH
Circonférence 200 mm,
Surface de revêtement : plastique (Polyuréthane, lisse)
Domaines d'application : plastique, surfaces peintes, papier, carton, bois, métal, textiles.
Pour codeurs rotatifs avec axe : Ø 6 mm ou 10 mm.
Roues de mesure MRA200KH
Circonférence 200 mm,
Surface de revêtement : plastique (Polyuréthane, lisse)
Domaines d'application : métal graissé, profilés en acier, surfaces peintes, plastique, papier, carton, bois, textiles, fil, cuir.
Pour codeurs rotatifs avec axe : Ø 6 mm, Ø 10 mm ou Ø 12 mm.
Roues de mesure MR200NG
Circonférence 200 mm,
Surface de revêtement : caoutchouc à picots
Domaines d'application : textiles.
Pour codeurs rotatifs avec axe : Ø 6 mm ou 10 mm
Roues de mesure MRA200NG
Circonférence 200 mm,
Surface de revêtement : Polyuréthane à picots
Domaines d'application : Textiles grossiers, tapis, mesure de câble, toison, papier, carton, bois, plastique.
Pour codeurs rotatifs avec axe : Ø 6 mm, Ø 10 mm ou Ø 12 mm.
Roues de mesure MR200KG
Circonférence 200 mm,
Surface de revêtement : plastique (Hytrel, strié)
Domaines d'application : plastique, surfaces peintes, papier, carton, bois, métal, textiles.
Pour codeurs rotatifs avec axe : Ø 6 mm ou 10 mm.
Roues de mesure MRA200KG
Circonférence 200 mm,
Surface de revêtement : plastique (Polyuréthane, strié)
Domaines d'application : Métal non graissé, surfaces peintes, plastique, papier, carton, bois, textiles, verre, revêtements de sol.
Pour codeurs rotatifs avec axe : Ø 6 mm, Ø 10 mm ou Ø 12 mm
Roues de mesure MR500KR
Circonférence 500 mm,
Surface de revêtement : moletage croisé
Domaines d'application : Carton, bois, (textiles).
Pour codeurs rotatifs avec axe : Ø 10 mm.
Roues de mesure MRA500KR
Circonférence 500 mm,
Surface de revêtement : moletage croisé
Domaines d'application : Carton, bois, textiles, caoutchouc, plastique souple.
Pour codeurs rotatifs avec axe : Ø 10 mm ou Ø 12 mm.
Roues de mesure MR500KH
Circonférence 500 mm,
Surface de revêtement : plastique (Hytrel, lisse)
Domaines d'application : plastique, surfaces peintes, papier, carton, bois, métal, textiles.
Pour codeurs rotatifs avec axe : Ø 10 mm.
Roues de mesure MRA500KH
Circonférence 500 mm,
Surface de revêtement : plastique (Polyuréthane, lisse)
Domaines d'application : métal graissé, profilés en acier, surfaces peintes, plastique, papier, carton, bois, textiles, fil, cuir.
Pour codeurs rotatifs avec axe : Ø 10 mm ou Ø 12 mm.
Roues de mesure MR500KG
Circonférence 500 mm,
Surface de revêtement : plastique (Hytrel, strié)
Domaines d'application : Plastique, surfaces peintes, papier, carton, bois, métal, textiles.
Pour codeurs rotatifs avec axe : Ø 10 mm.
Roues de mesure MRA500KG
Circonférence 500 mm,
Surface de revêtement : plastique (Polyuréthane, strié)
Domaines d'application : Métal non graissé, surfaces peintes, plastique, papier, carton, bois, textiles, verre, revêtements de sol.
Pour codeurs rotatifs avec axe : Ø 10 mm ou Ø 12 mm.
Roues de mesure MR500NG
Circonférence 500 mm,
Surface de revêtement : caoutchouc à picots
Domaines d'application : textiles
Pour codeurs rotatifs avec axe : Ø 10 mm
Roues de mesure MRA500NG
Circonférence 500 mm,
Surface de revêtement : Polyuréthane à picots
Domaines d'application : Textiles grossiers, tapis, mesure de câble, toison, papier, carton, bois, plastique.
Pour codeurs rotatifs avec axe : Ø 10 mm oder Ø 12 mm.
Roues de mesure MR500KV
Circonférence 500 mm,
Surface de revêtement : plastique (Vulkollan®, lisse)
Domaines d'application : Plastique, surfaces peintes, papier, carton, bois, métal, fil.
Pour codeurs rotatifs avec axe : Ø 10 mm.
Le codeur rotatif WDGA 58B IO-Link peut également être livré avec la protection élevée IP67 intégrale.
Vitesse de fonctionnement max. : 3500 tr/min.
Charge sur arbre admissible : axiale 100 N; radiale: 110 N
Couple de démarrage : env. 4 Ncm en température ambiante
