WDGA 58A SAEJ1939 sep. galv.

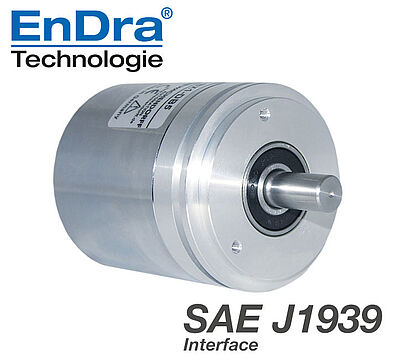

Codeur rotatif absolu, magnétique, CAN SAE J1939 WDGA 58A,
Séparation galvanique;
Arbre plein, bride synchro;
Boîtier : Ø 58 mm

16/32-bit monotour/multitours;
Arbre plein : Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8"

Fiche technique
Drehgeber WDGA58A SAEJ1939 galv
Points forts
  • Technologie Multitours EnDra : sans maintenance et respectueuse de l'environnement
  • Protocole CAN SAE J1939
  • Technologie novatrice avec processeur 32 bits
  • LED à 2 couleurs comme affichage de l'état de fonctionnement
  • Charges sur le palier des plus élevées : radiale 220 N, axiale 120 N
Détails produit
Bride
Bride synchro
Boîtier
Ø 58 mm
Boîtier en acier chromé, blindage magnétique
Résolution
Résolution monotour

65.536 pas / 360° (16 bits)

Résolution multitours

jusqu'à 32 bits

Arbre
Ø 6 mm
Information: Attention: Pas d'option AAS = IP67 intégral
Longueur de l'arbre: L : 12 mm
Charge rad. max. sur l'arbre: 125 N
Charge ax. max. sur l'arbre: 120 N
Ø 8 mm
Information: Attention: Pas d'option AAS = IP67 intégral
Longueur de l'arbre: L : 19 mm
Charge rad. max. sur l'arbre: 125 N
Charge ax. max. sur l'arbre: 120 N
Ø 10 mm
Longueur de l'arbre: L : 20 mm
Charge rad. max. sur l'arbre: 220 N
Charge ax. max. sur l'arbre: 120 N
Ø 9,525 mm
Information: Attention: Pas d'option AAS = IP67 intégral
Longueur de l'arbre: L : 20 mm
Charge rad. max. sur l'arbre: 220 N
Charge ax. max. sur l'arbre: 120 N
Vitesse de fonctionnement max.
8000 tr/min.
Tension de service
10 VDC jusqu'à 32 VDC
Consommation interne: typ. 100 mA
Puissance absorbée: max. 1 W
Température de travail
-40 °C à +85 °C
Température de stockage
-40 °C à +100 °C
Protection
Boîtier : IP65, IP67; à l'entrée de l'arbre : IP65
Information

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

Désignation
CB5axial, 5-pôles, blindage relié électriquement au boîtier codeur
Affectations des bornes
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/blindage1

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

Désignation
CC5radial, 5-pôles, blindage relié électriquement au boîtier codeur
Affectations des bornes
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/blindage1

Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici

Désignation
DB5axial, 5-pôles, blindage relié électriquement au boîtier codeur
Affectations des bornes
Connecteur femelleM12x1, 5-pôles
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/blindage1
ConnecteurM12x1, 5-pôles
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/blindage1
SP300 Drehgeber Spannexzenter
SP-3-00

Excentrique de serrage SP-3-00

Convient pour codeurs rotatifs incrémentaux WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B et codeurs rotatifs absolus WDGA 36A, WDGA 58A, WDGA 58B.

MG58A Drehgeber Montageglocke 01
MG58A

Cloche de montage MG58A

Convient pour codeurs rotatifs incrémentaux WDGI 58A et
codeurs rotatifs absolus WDGA 58A.

ST27 Kupplung Drehgeber
ST27

Accouplement à anneau élastomère ST27

pour codeurs rotatifs avec axe Ø 6 mm ou 10 mm

PK20 Kupplung Drehgeber
PK20

Accouplement à tenons PK20

pour codeurs rotatifs avec axe Ø 6 mm.

PK24 Kupplung Drehgeber
PK24

Accouplement à tenons PK24

pour codeurs rotatifs avec axe Ø 6 mm, 8 mm ou 10 mm.

FSK22 Kupplung Drehgeber
FSK22

Accouplement flexible à membranes métalliques FSK22

pour codeurs rotatifs avec axe Ø 6 mm, 10 mm ou 12 mm.

WK22 Kupplung Drehgeber
WK22

Accouplement flexible à hélicoïdes WK22

pour codeurs rotatifs avec axe Ø 6 mm.

WK24 Kupplung Drehgeber
WK24

Accouplement flexible à hélicoïdes WK24

pour codeurs rotatifs avec axe Ø 6 mm, 8 mm, 10 mm ou 12 mm.

WK32 Kupplung Drehgeber
WK32

Accouplement flexible à hélicoïdes WK32

pour codeurs rotatifs avec axe Ø 6 mm ou 10 mm.

BK29 Kupplung Drehgeber
BK29

Accouplement flexible à soufflet BK29

pour codeurs rotatifs avec axe Ø 6 mm, 8 mm, 10 mm ou 12 mm*.
Décalage radial max. de l'arbre : ± 0,25 mm ou ± 0,30 mm*
Rigidité du ressort de torsion : 150 Nm/rad ou 130 Nm/rad*

FB29B Kupplung Drehgeber
FB29B

Accouplement flexible à soufflet FB29B

pour codeurs rotatifs avec axe Ø 4 mm, 6 mm, 8 mm, 10 mm ou 12 mm.

DSK29 Kupplung Drehgeber
DSK29

Accouplement à anneau élastomère DSK29

pour codeur axe Ø 6 mm, 8 mm ou 10 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.

DSK38 Kupplung Drehgeber
DSK38

Accouplement à anneau élastomère DSK38

pour codeur axe Ø 6 mm, 8 mm, 10 mm ou 12 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.

DSK48 Kupplung Drehgeber
DSK48

Accouplement à anneau élastomère DSK48

pour codeur axe Ø 10 mm, 12 mm ou 14 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.

Le codeur rotatif WDG 58A CAN SAE J1939 sép. galv. peut également être livré avec la protection élevée IP67 intégrale.

Vitesse de fonctionnement max. :       3500 tr/min.
Charge sur arbre admissible :             axiale 100 N; radiale: 110 N
Couple de démarrage :                       env. 4 Ncm en température ambiante

Le codeur WDGA 58A CAN SAE J1939 sép. galv. est également disponible avec fixe 120 Ohm résistance de terminaison.
