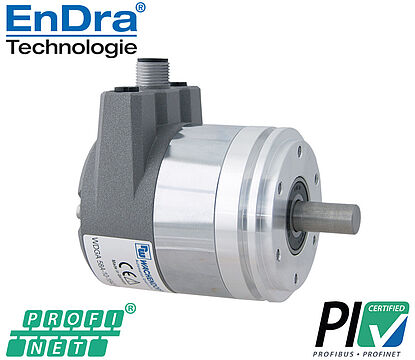

Codeur rotatif absolu PROFINET-IO WDGA 58A
Connecteur bus : Connexion via connecteur 3x M12;
Arbre plein, bride synchro;
Boîtier : Ø 58 mm
16/43-bit monotour/multitours
Arbre plein : Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8"
Protocole : PROFINET-IO (CC-C)
Profil de l'appareil : commutable, classes 3, 4
- EnDra®: sans maintenance et respectueuse de l'environnement
- PROFINET-IO, Monotour/Multitours
- Conception compacte avec connecteur bus
- Monotour/Multitours (max. 16 bits/43 bits)
- Technologie novatrice
- LED à 2 couleurs comme affichage de l'état de fonctionnement et 2 LED´s L/A
- Charges sur le palier des plus élevées : radiale 220 N, axiale 120 N
- Profil de l'appareil : commutable, classes 3, 4
- IRT
- Configurable via integrated web server:
- IP address
- Subnet mask
- Gateway address
- Encoder parameters readable
- Firmware update
jusqu'à 65.536 pas / 360° (16 bits)
Résolution multitours43 bits
Information: Attention: Pas d'option AAO = IP67 intégral
Longueur de l'arbre: L : 12 mm
Charge rad. max. sur l'arbre: 125 N
Charge ax. max. sur l'arbre: 120 N
Information: Attention: Pas d'option AAO = IP67 intégral
Longueur de l'arbre: L : 19 mm
Charge rad. max. sur l'arbre: 125 N
Charge ax. max. sur l'arbre: 120 N
Longueur de l'arbre: L : 20 mm
Charge rad. max. sur l'arbre: 220 N
Charge ax. max. sur l'arbre: 120 N
Information: Attention: Pas d'option AAO = IP67 intégral
Longueur de l'arbre: L : 20 mm
Charge rad. max. sur l'arbre: 220 N
Charge ax. max. sur l'arbre: 120 N
Consommation interne: typ. 125 mA
Puissance absorbée: typ. 3 W
Logiciel de configuration
Télécharger des logiciels
Licensing declaration
IP >= V1.00 Licensing declaration
Manuel d'utilisation WDGA PROFINET Manuel d'utilisation WDGA PROFINET
Le fichier STEP que vous avez demandé n'apparaît pas :
Exigence fichier STEP Ici
| Désignation | |
|---|---|
| BI2 | Connecteur bus avec 3x M12x1 |
Download (582 KB)
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.33 MB)
- Codeurs incrémentaux et absolus
- Systèmes Feedback moteur
- Systèmes de mesure de déplacement
- Recopie de mesures pour ascenceurs
- Fabrication Allemande
Download (4.29 MB)
The future of steel production with smart sensor technology.
Download (1.51 MB)
PROFINET IO; EtherNet/IP; EtherCAT; Universal IE
Download (904 KB)
GSDML file for ≥ vers. 2.00
WDGA absolute with PROFINET IO
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (13.97 KB)
GSDML file for ≥ vers. 2.00
WDGA absolute with PROFINET IO
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (13.59 KB)
Declaration from the PROFIBUS-Nutzerorganisation for the WDGA PROFINET for Wachendorff Automation GmbH & Co. KG
Download (84 KB)
for Wachendorff Automation GmbH & Co. KG.
Download (610 KB)
for Wachendorff Automation GmbH & Co. KG.
Download (143 KB)
Ready-made Industrial Ethernet connection cable KIE-4-67-RJ:
suitable for encoders WDGA with bus cover BI2 (PROFINET, EthertNet/IP, EtherCAT, universal IE)
Plug M12 - cable - plug RJ45
Ready-made Industrial Ethernet connection cable KIE-4-67-DC:
suitable for encoders WDGA with bus cover BI2 (PROFINET, EthertNet/IP, EtherCAT, universal IE)
Plug M12 - cable - plug M12
Connecteur femelle (prise) KIZ-4-67 :
Pour l'alimentation électrique, 4-pôles
Câble confectionné blindé avec boîtier de raccordement droit,
blindage (écran) en saillie, IP67+IP69K.
Accouplement flexible à membranes métalliques FSK22
pour codeurs rotatifs avec axe Ø 6 mm, 10 mm ou 12 mm.
Accouplement flexible à hélicoïdes WK24
pour codeurs rotatifs avec axe Ø 6 mm, 8 mm, 10 mm ou 12 mm.
Accouplement flexible à soufflet BK29
pour codeurs rotatifs avec axe Ø 6 mm, 8 mm, 10 mm ou 12 mm*.
Décalage radial max. de l'arbre : ± 0,25 mm ou ± 0,30 mm*
Rigidité du ressort de torsion : 150 Nm/rad ou 130 Nm/rad*
Accouplement flexible à soufflet FB29B
pour codeurs rotatifs avec axe Ø 4 mm, 6 mm, 8 mm, 10 mm ou 12 mm.
Accouplement à anneau élastomère DSK29
pour codeur axe Ø 6 mm, 8 mm ou 10 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.
Accouplement à anneau élastomère DSK38
pour codeur axe Ø 6 mm, 8 mm, 10 mm ou 12 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.
Accouplement à anneau élastomère DSK48
pour codeur axe Ø 10 mm, 12 mm ou 14 mm.
Pas de pièces mobiles, isolant thermiquement et électriquement, bon fonctionnement, sans maintenance.
Bonne résistance à l':
Essence, pétrole, le benzène, le toluène, les hydrocarbures aromatiques et non aromatiques, les alcools, les glycols, solvants et de nombreux produits chimiques.
Le codeur rotatif WDGA 58A PROFINET-IO (cov) peut également être livré avec la protection élevée IP67 intégrale.
Vitesse de fonctionnement max. : 3500 tr/min.
Charge sur arbre admissible : axiale 100 N; radiale: 110 N
Couple de démarrage : env. 4 Ncm en température ambiante
Le codeur WDGA 58A PROFINET-IO arbre : Ø 6 mm est également disponible avec un arbre raccourci L = 10 mm.
